Camera models and calibration

Learning Outcomes

❗

pinhole모델의 카메라 projection
projection matrix에서의 카메라 중심, principal planes, principal point, principal axis등의 개념
forward & backward projection
캘리브레이션을 통한 instrinsic & extrinsic 값 찾기

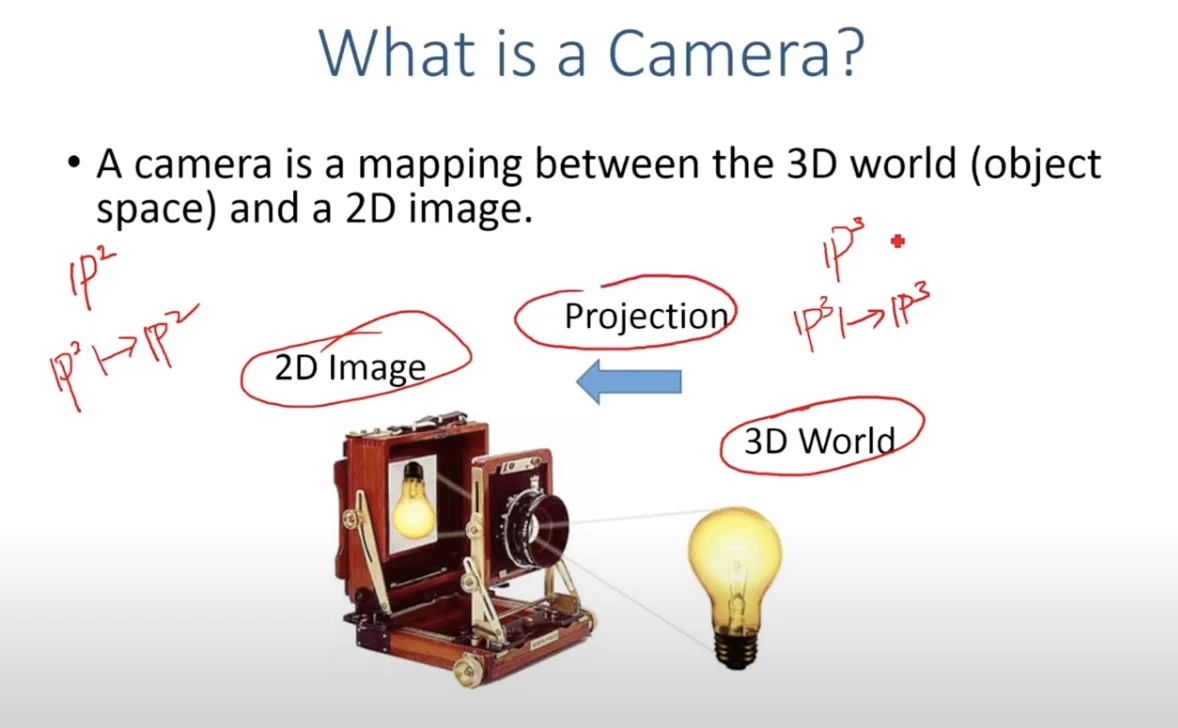

What is a Camera?

❗

3차원의 물체를 $p^2$차원으로 매핑하는것

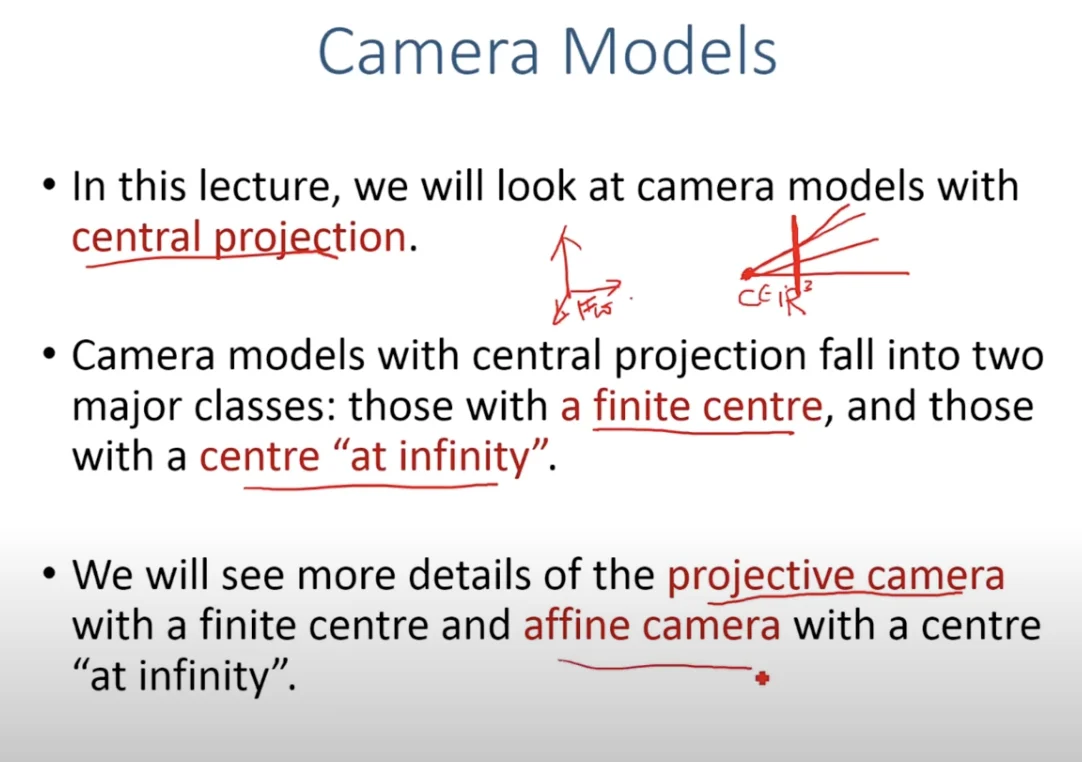

카메라 모델

❗

카메라 모델

중심 사영(Central Projection) : 한 점에서 모든 광선이 나와서 평면에 맺히는 방식입니다.
Finite Centre(유한한 중심) : 카메라의 중심이 유한한 위치에 존재하며 일반적인 projective 카메라가 이에 해당합니다.
Centre at infinity (무한대에 있는 중심) : 카메라의 중심이 무한대에 위치한 경우이며 affine 카메라가 이에 해당합니다. 원근투영이 적용되지 않습니다.

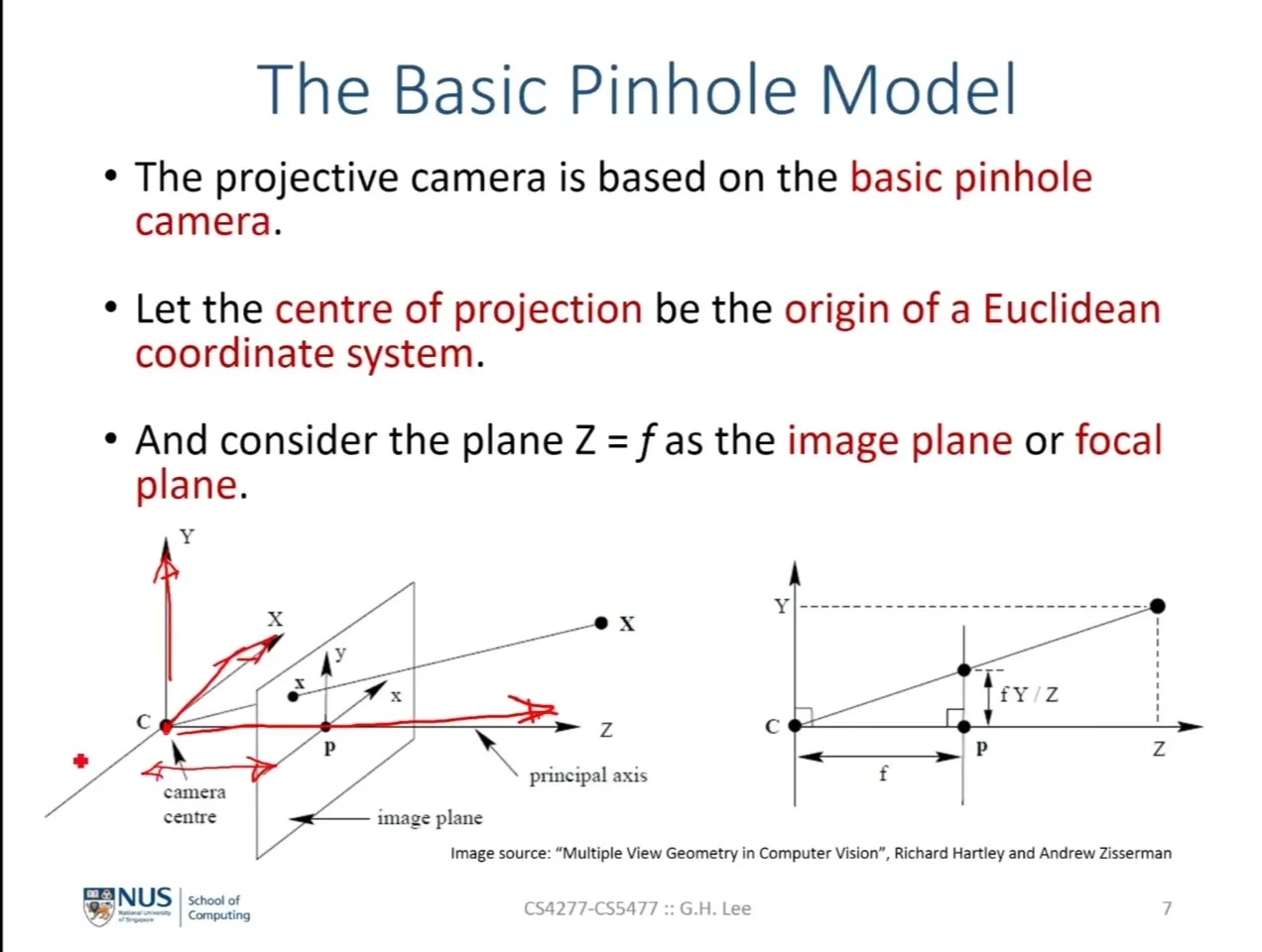

기본적인 pinhole모델

Image plane은 x,y평면에 평행합니다.
projection의 중심 C를 유클리드 좌표계의 원점이라고 합니다. 또한 C와 p사이의 실제 거리는 초점거리 f가 됩니다.

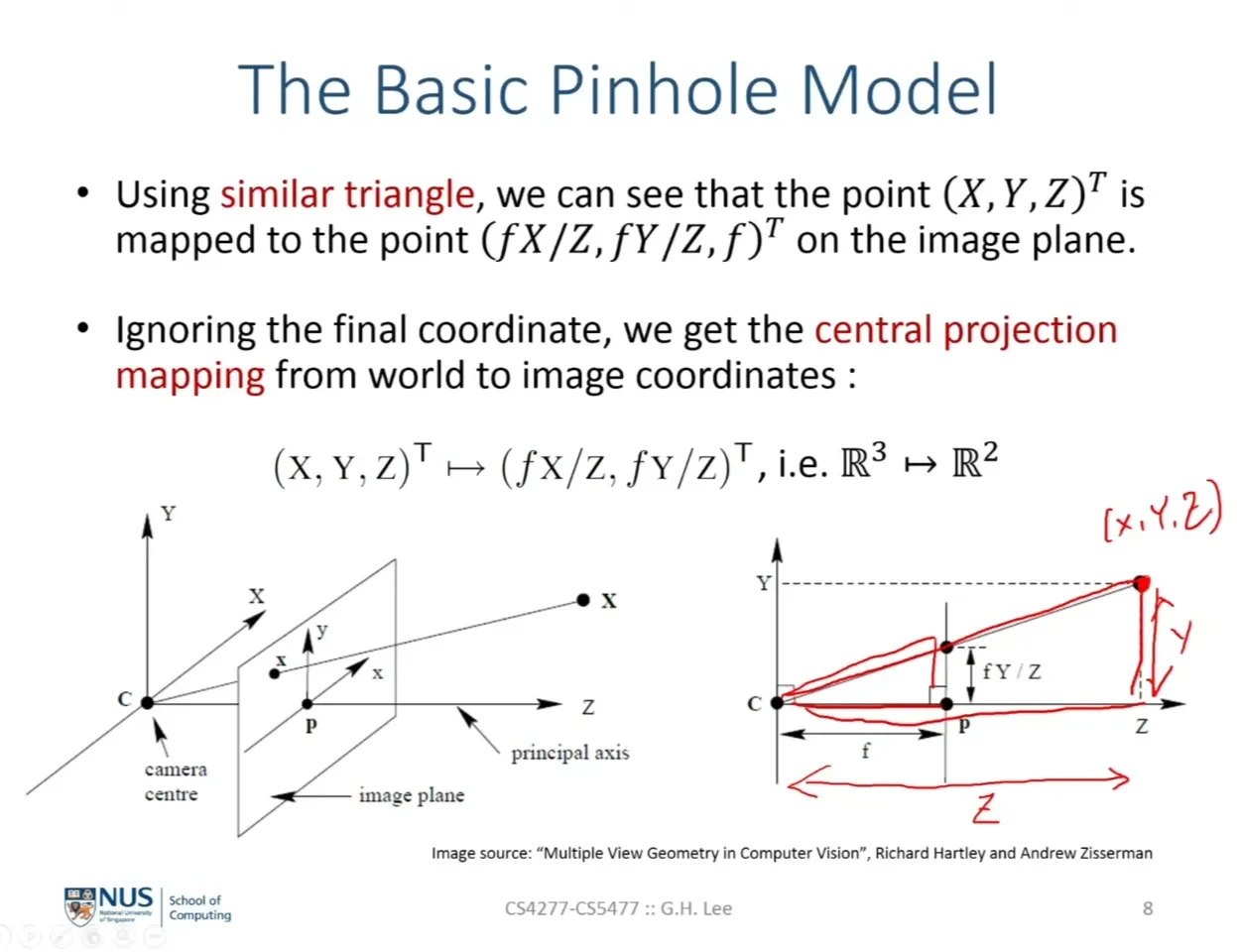

오른쪽 그림의 두 삼각형의 닮음을 이용하면 이미지 평면에 사영된 포인트의 좌표는 $({fX\over z}, {fY\over z}, f)$가 됩니다. 하지만 3D에서 2D로의 사영이므로 세번째 좌표는 무시할 수 있게 됩니다.

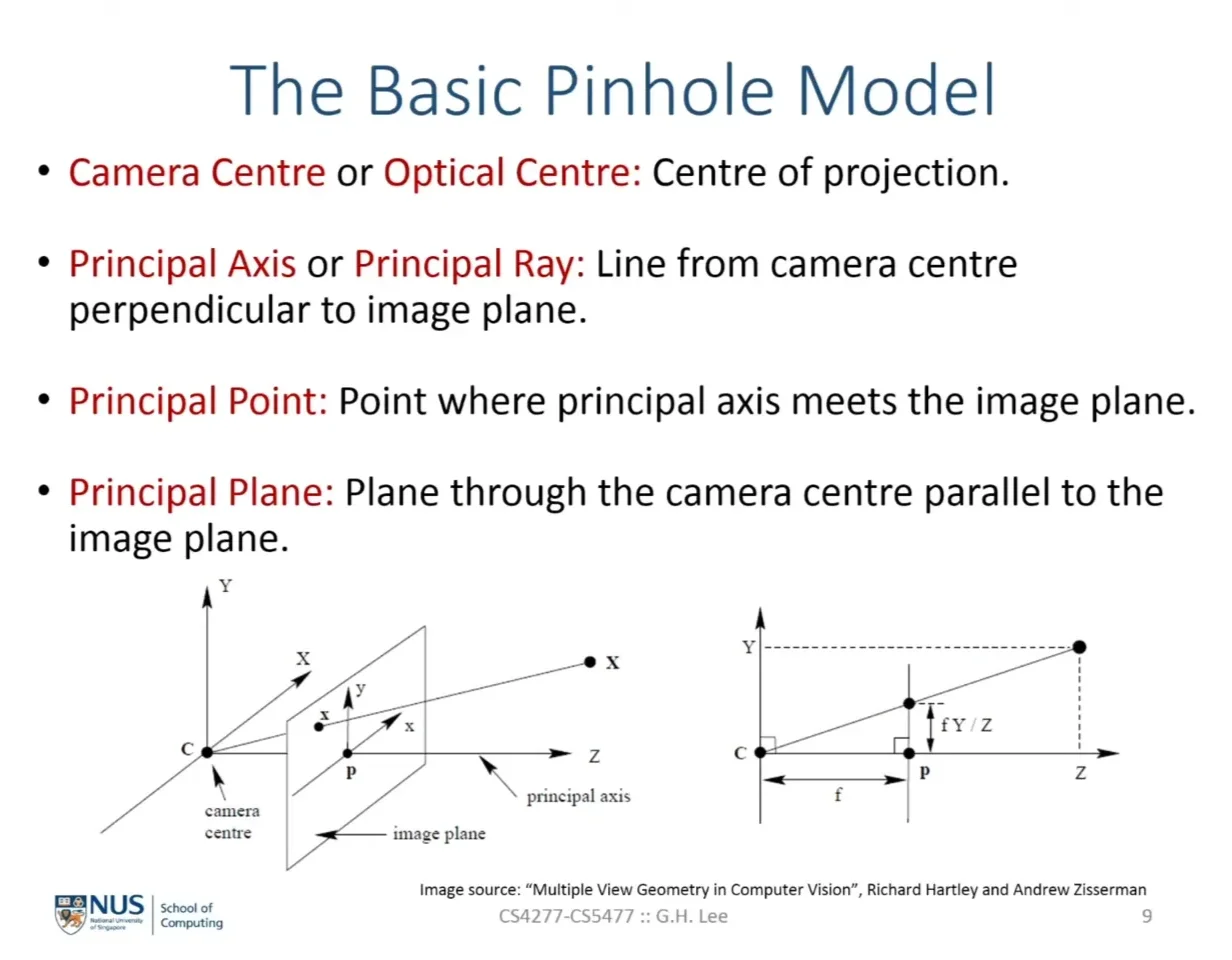

용어들
- Camera centre : 이미지 평면을 지나는 모든 선이 지나는 점..
- Principal axis, point : 유클리드 좌표계의 z축과 그 축이 이미지 평면과 만나는 점
- principal plane : 유클리드 좌표계의 xy평면

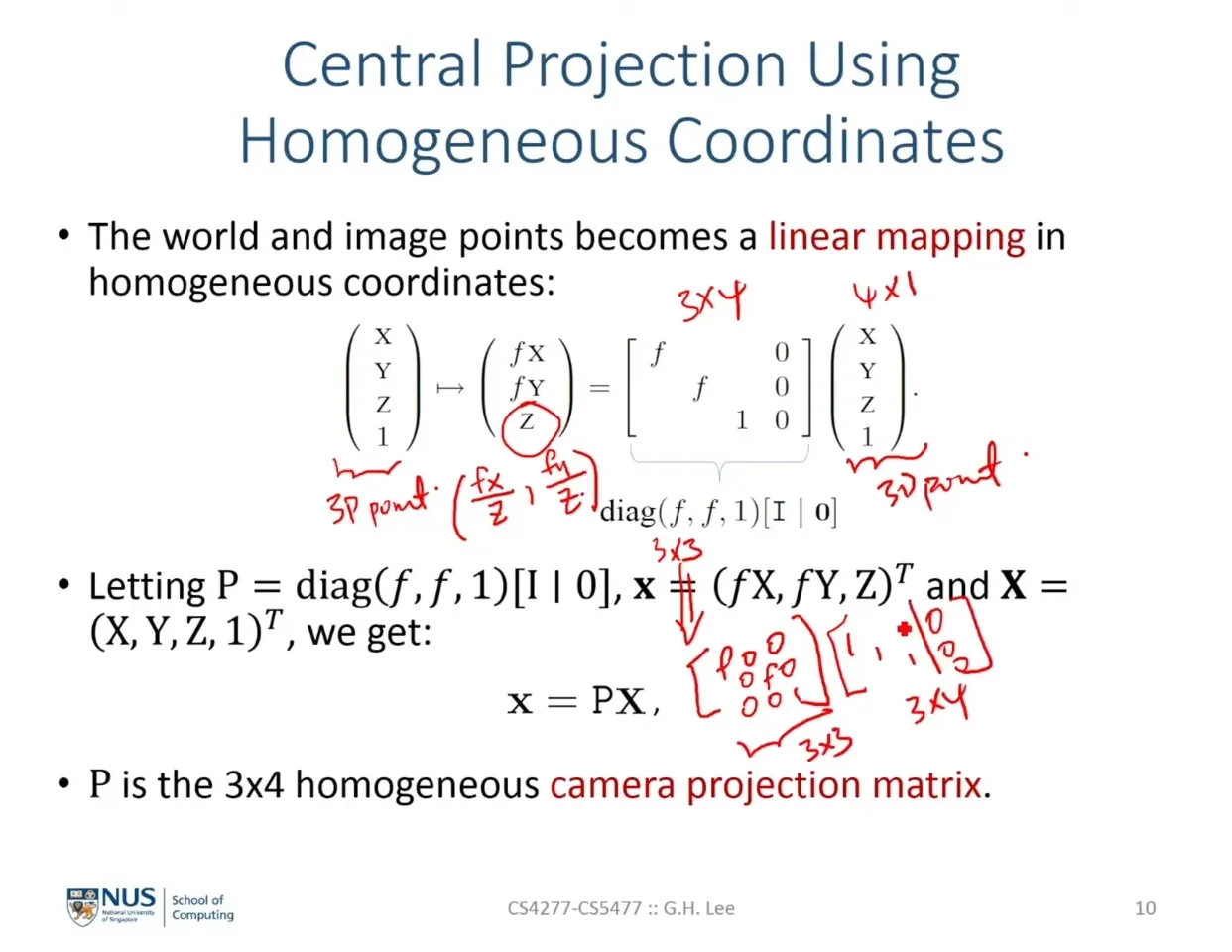

기존에 유클리드 좌표계를 homogeneous 좌표계로 변환한다면

3d point $\vec X$ : $(X, Y, Z) \to (X, Y, Z, 1)$
2d point $\vec x$ : $({fx\over z}, {fx\over z}) \to (fx, fy, z)$
이러한 3d point에서 2d point로의 변환을 matrix 곱의 형태로 나타낸다면 $\vec x = P\vec X$입니다.
- 이때 $P$는 $\begin{bmatrix} {f} & 0 & 0&0 \ 0&f&0&0\0&0&1&0 \end{bmatrix} = \begin{bmatrix} {f} & 0 & 0 \ 0&f&0\0&0&1 \end{bmatrix}\begin{bmatrix} {1} & 0 & 0&0 \ 0&1&0&0\0&0&1&0 \end{bmatrix}$의 형태로 나타낼 수 있습니다.

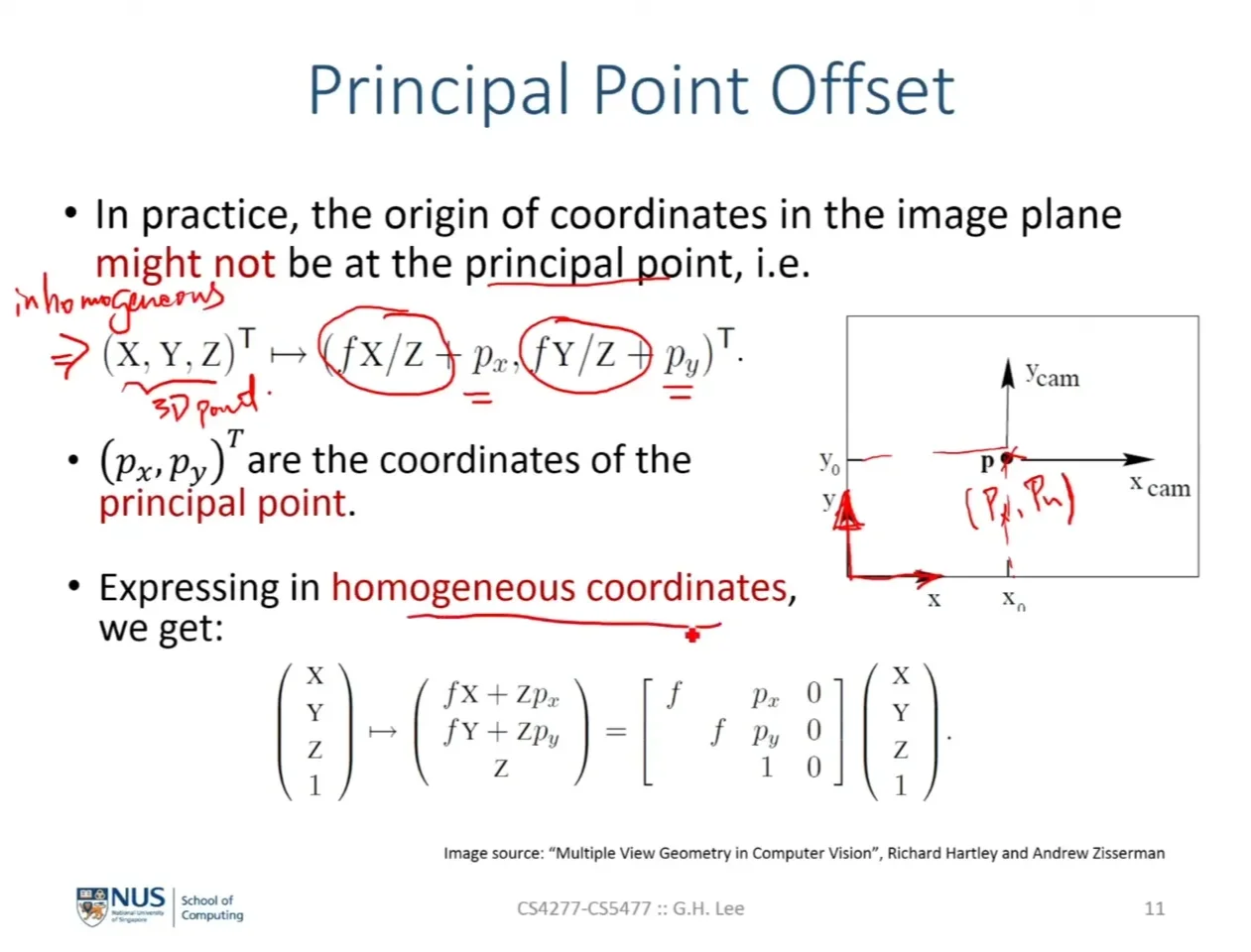

실제 3d point가 사영되었을때 원점은 principal point가 아닐 수도 있고 그것은 정의하기 나름입니다. 이러한 점을 보상하기 위해 2d 이미지의 원점과 principal plane의 차이로 $p_x, p_y$를 정의하고 $P$ matrix에 추가합니다.

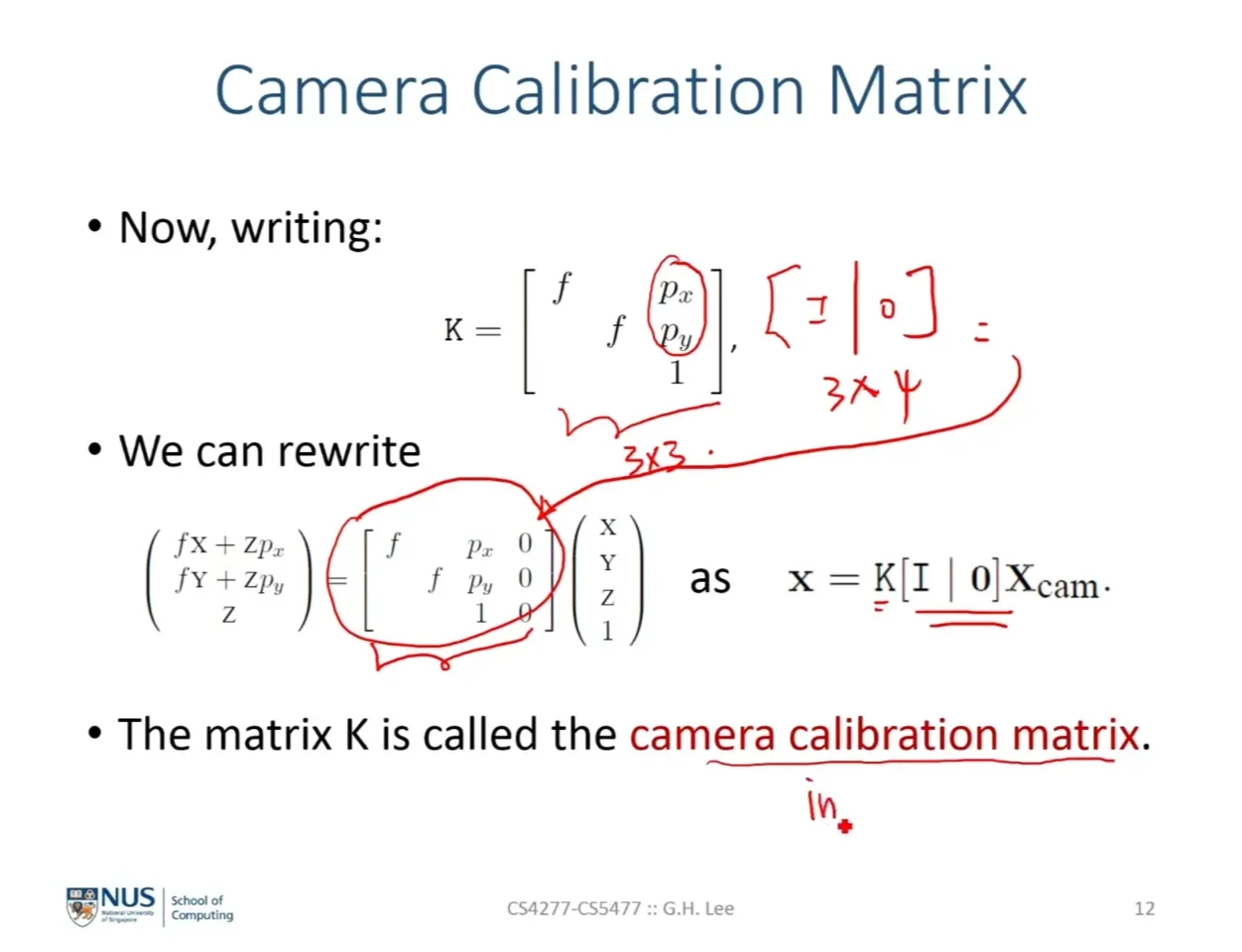

camera to image의 선형변환을 나타내는 matrix를 calibration matrix 혹은 intrinsic matrix라고 부릅니다.

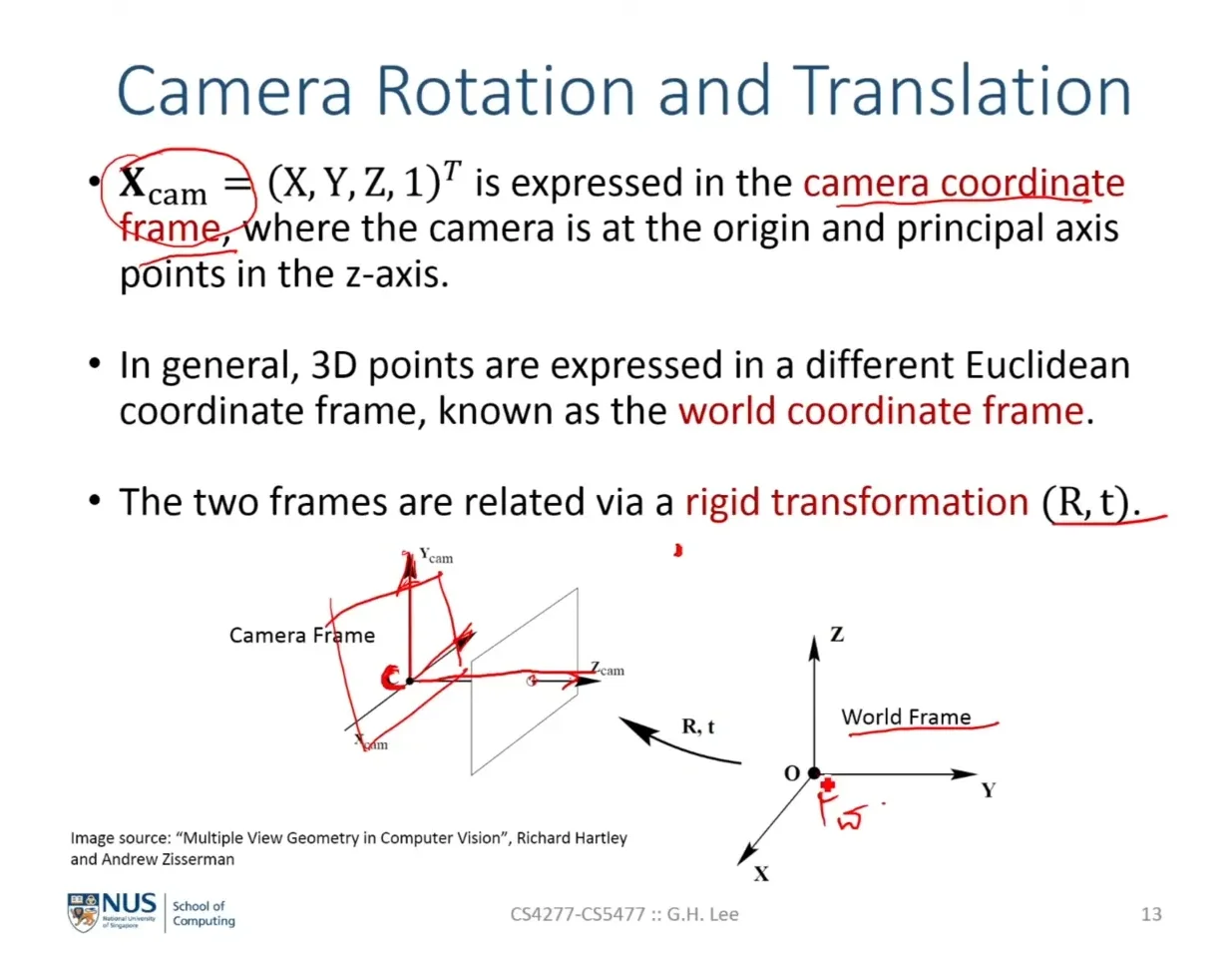

지금 까지는 $X_{cam}$에서 이미지 평면으로의 사영을 알아보았습니다. 하지만 일반적으로 3d point는 world 좌표계라는 카메라 좌표계와는 다른 유클리드 좌표계로 표현됩니다.

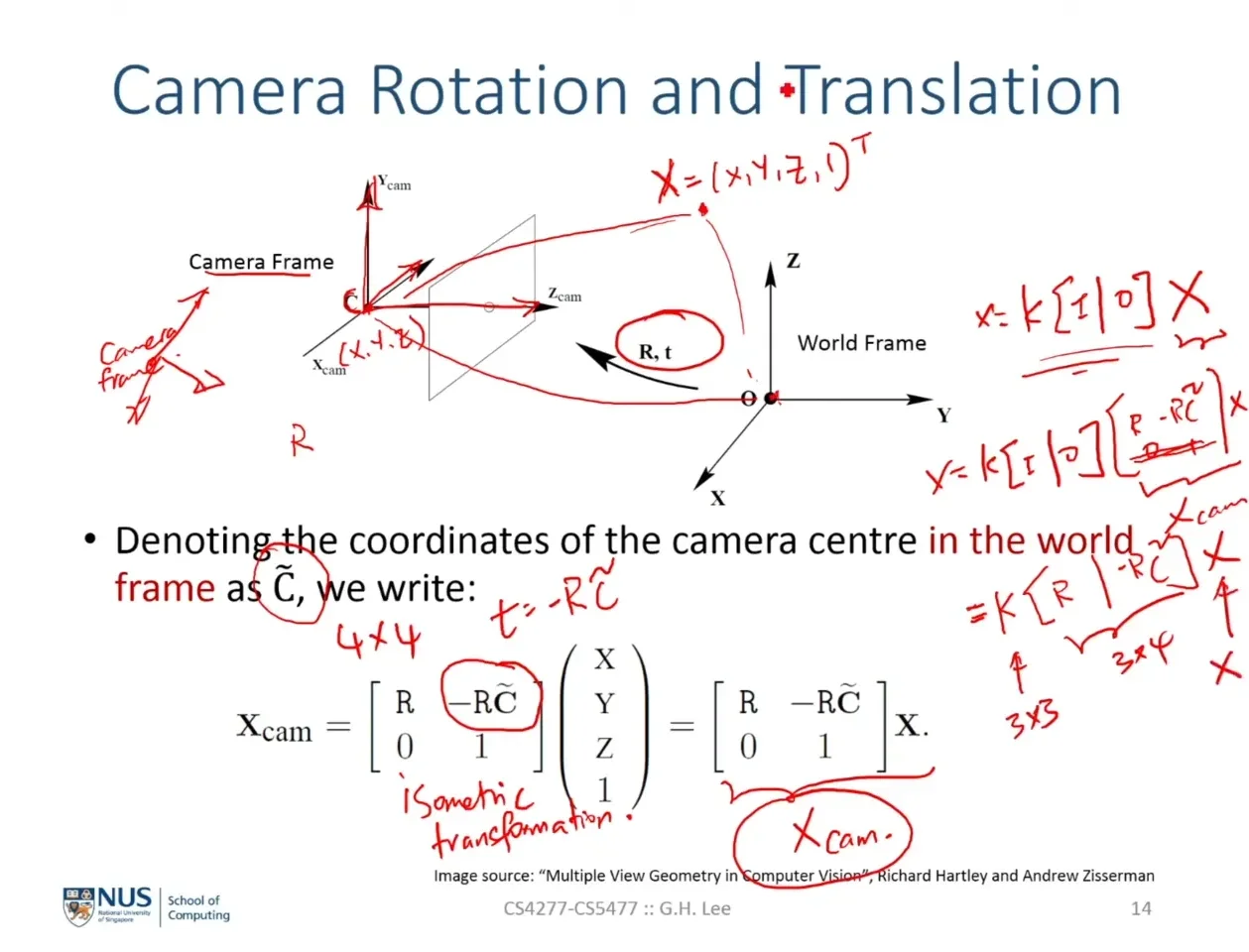

world 좌표계에서 카메라 좌표계로의 변환은 $[R t]$라는 회전과 평행이동의 특성을 가지는 강체 변환입니다.

카메라 좌표계의 중심을 world 좌표계를 기준으로 $C$로 나타낼 수 있습니다.

$X_{cam} = \begin{bmatrix} R&-RC\0&1\end{bmatrix}X_{world}$로 표현할 수 있습니다. 이때 모든 좌표는 homogeneous 좌표계로 표현되므로 $R$은 회전변환을 나타내고 $-RC$는 평행이동을 나타낸다고 볼 수 있습니다.

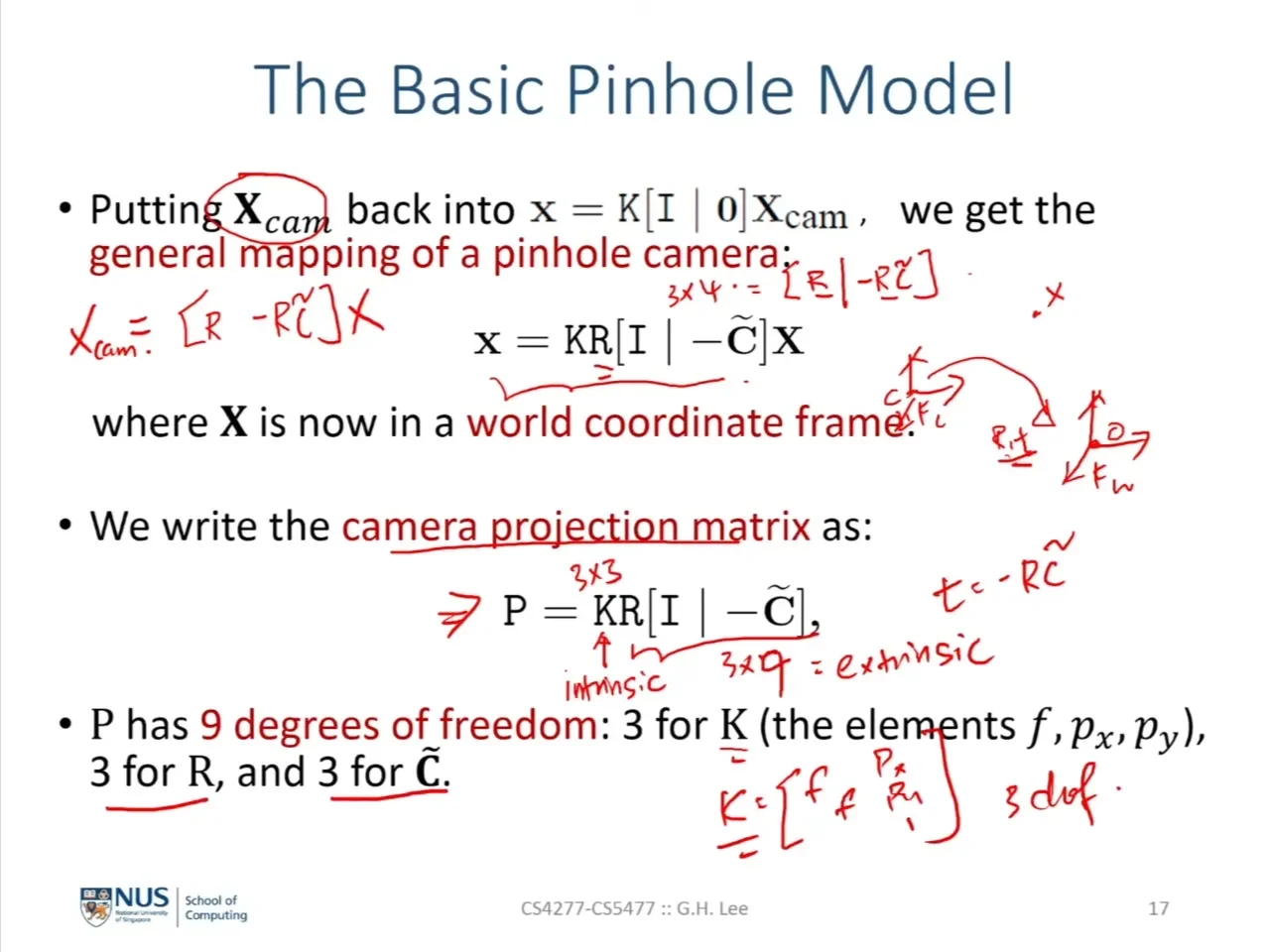

$x_{image} = K\begin{bmatrix}I

0 \end{bmatrix}\begin{bmatrix}R&-RC\0&1 \end{bmatrix}X_{world}$입니다. 이떄 $x_{image} = K\begin{bmatrix}R&-RC \end{bmatrix}X_{world}$ 로 나타낼 수 있습니다.

$P = KR\begin{bmatrix}I -C \end{bmatrix}$로 표현할때 $\begin{bmatrix} R -RC \end{bmatrix}$를 extrinsic matrix라고 합니다. 이때 $P$는 9의 자유도를 가지게 됩니다.

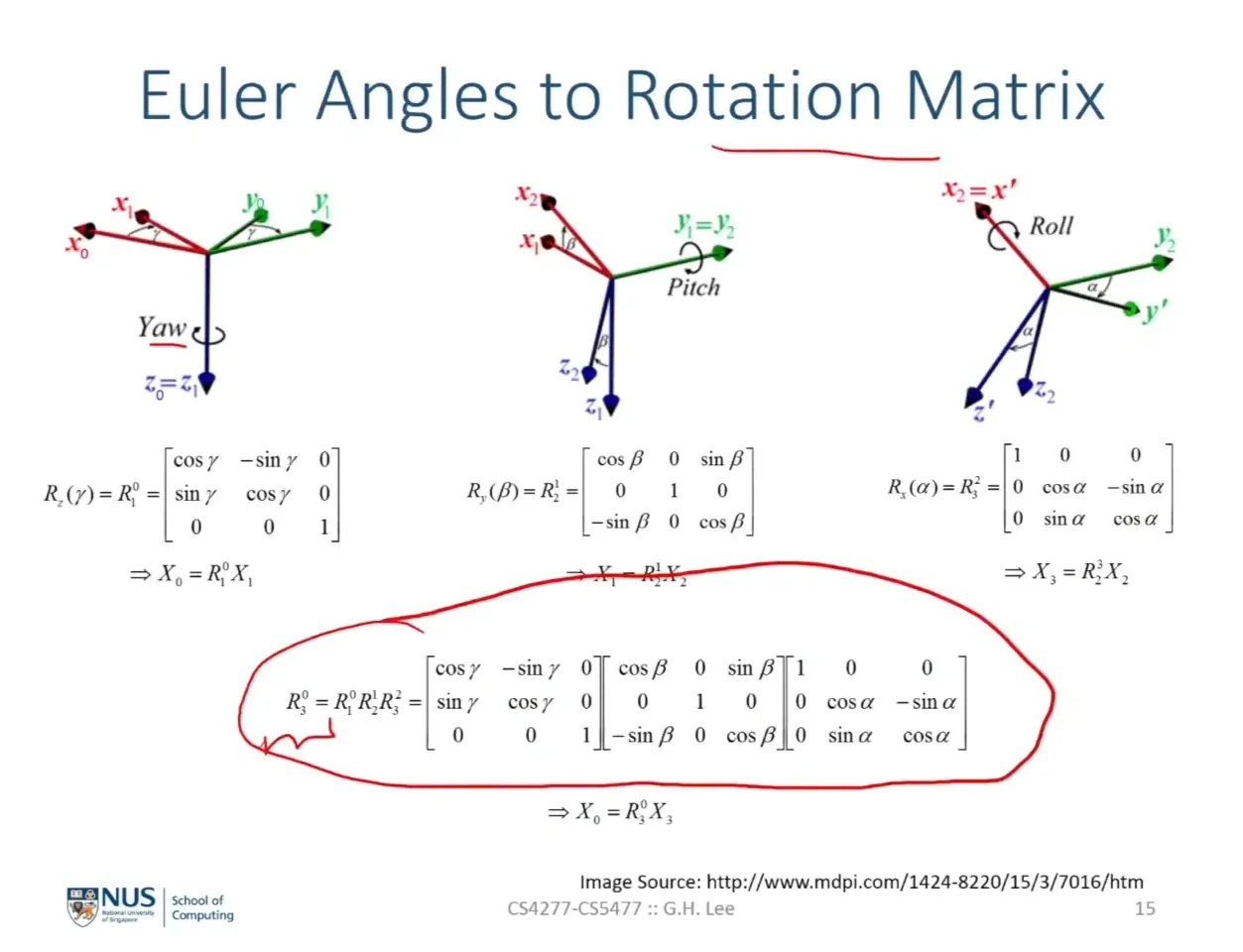

Rotation matrix $R$은 yaw, pitch, roll (YPR)의 Z,Y,X축 각도변환 회전행렬을 순서대로 적용한 행렬입니다.
2D space에서의 회전행렬은 yaw 변환밖에 없기 떄문에 1의 자유도를 가지고 3D space에서의 회전행렬은 3의 자유도를 가집니다.

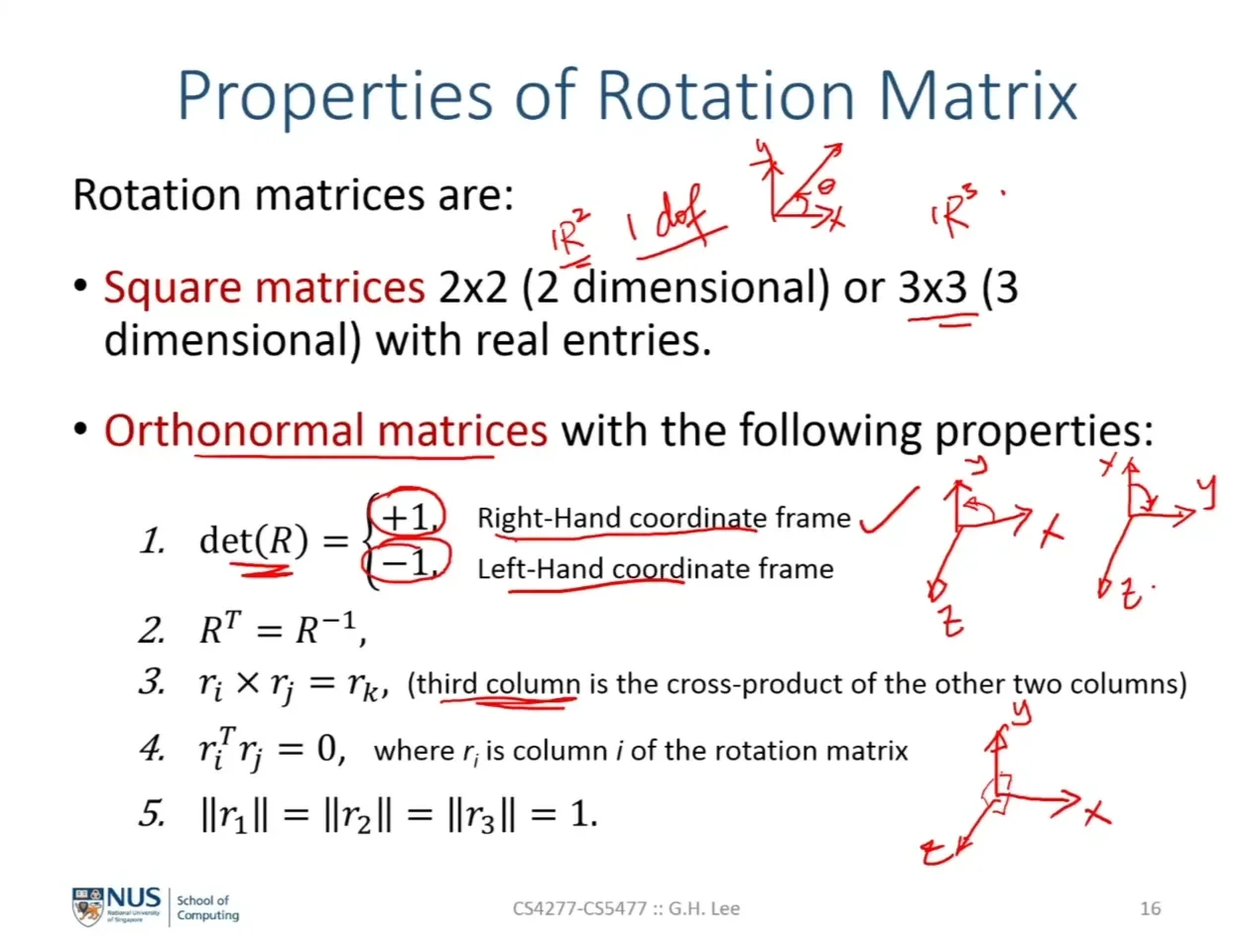

Orthonormal한 회전행렬의 특성 덕분에 다음과 같은 특성을 가지게 됩니다.
- 오른손 좌표축에 대한 회전행렬의 경우 +1, 외손 좌표축에 대한 회전행렬의 경우 -1의 determinat값을 가지게 됩니다. (일반적으로 3d회전은 오른손 좌표계를 기준으로 합니다.)

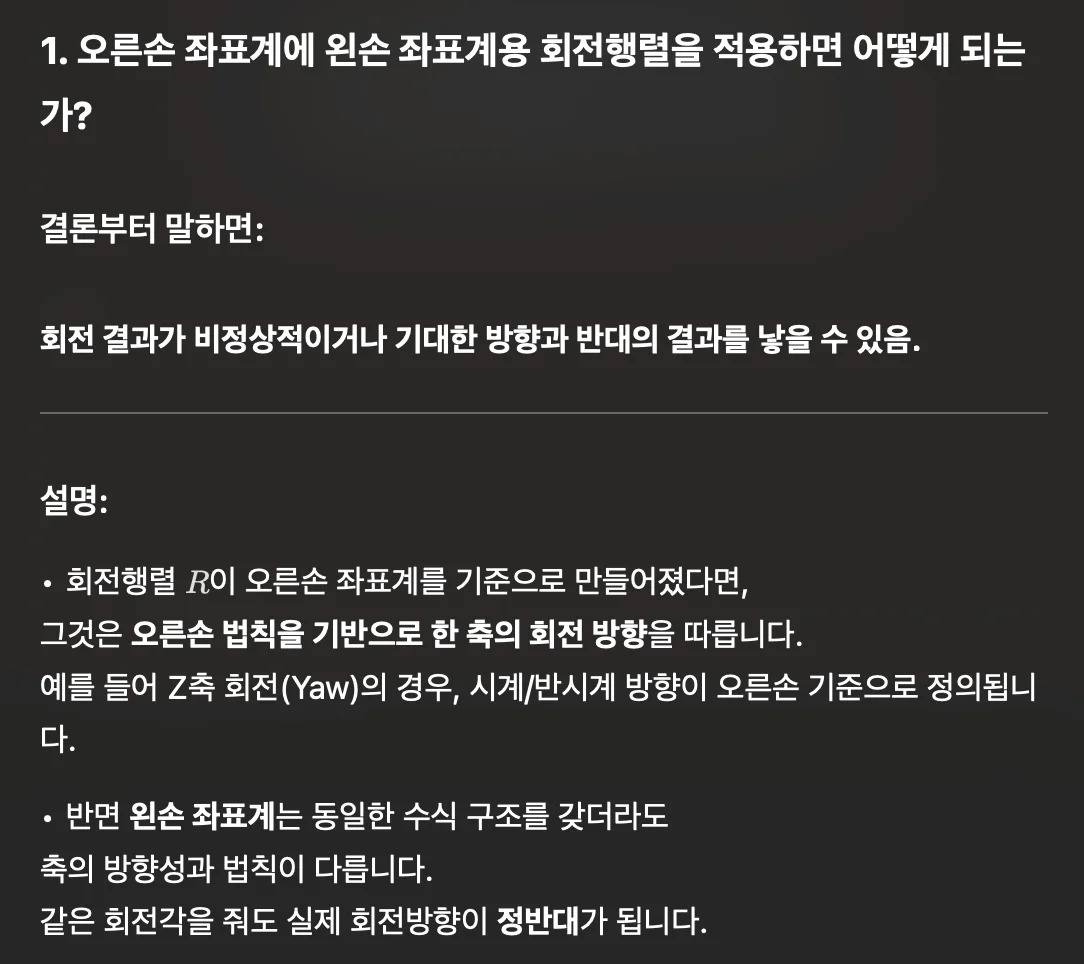

  오른손 좌표계에 왼손 좌표계 회전행렬을 가하면?
- $R$의 Transpose는 inverse입니다.

  why?
- 행렬의 각 colum벡터가 서로 orthonormal basis이기 떄문에 두 column벡터의 외적이 다른 colum 벡터를 나타내게 됩니다.
- 두 colum 벡터의 내적은 0입니다.
- 모든 column벡터의 크기는 1입니다.

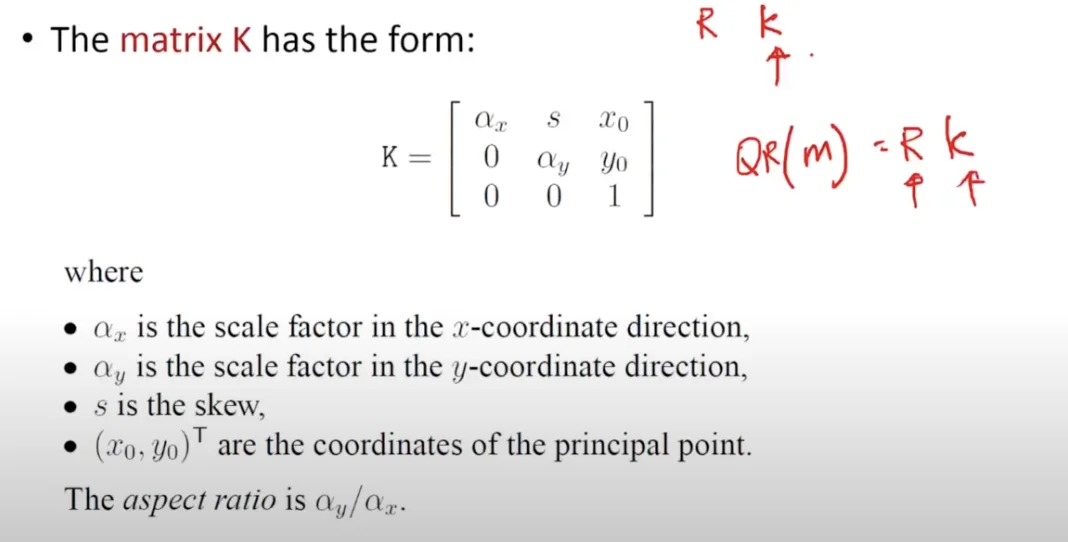

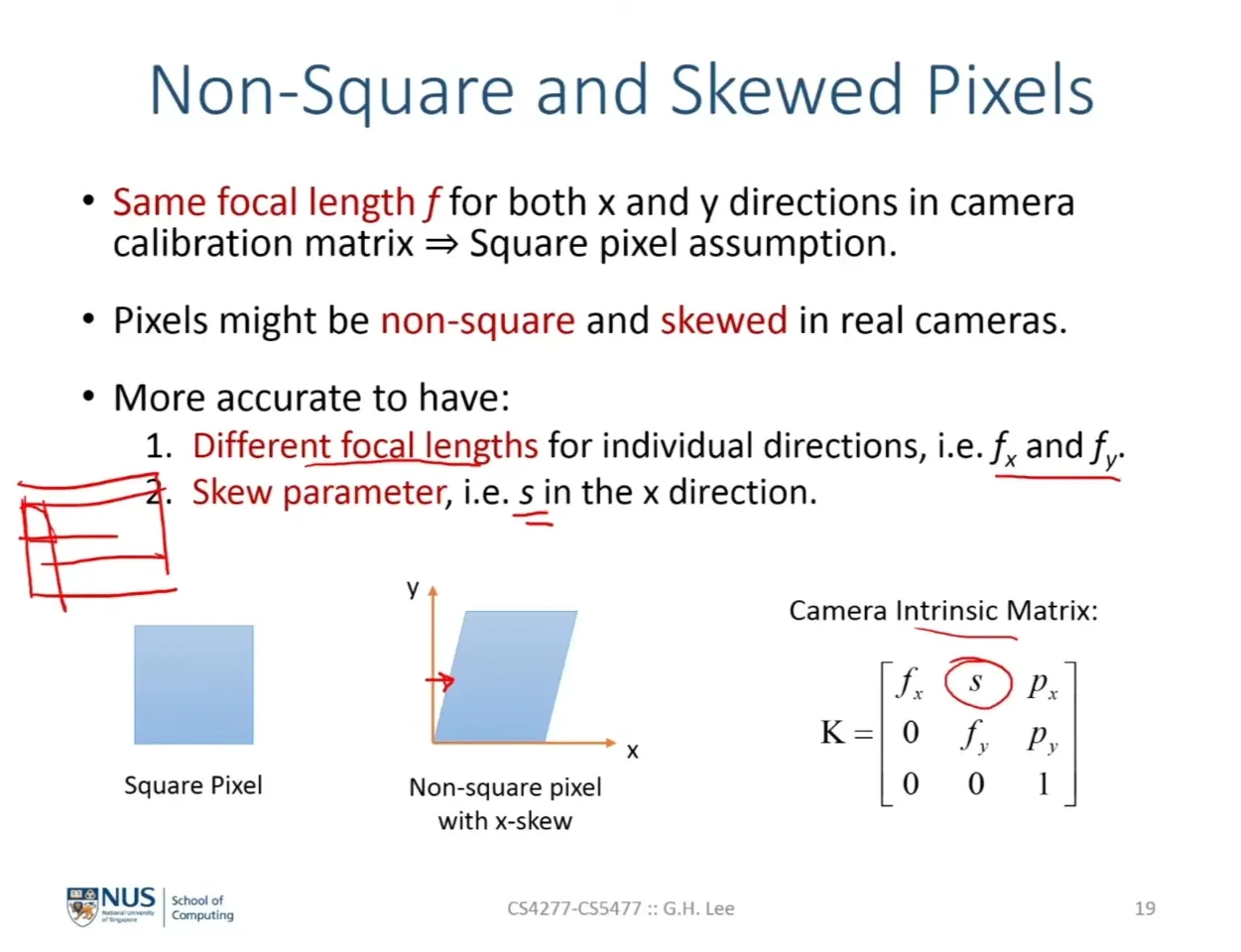

Intrinsic matrix에 대해 더 자세하게 살펴본다면 x축의 초점거리과 y축의 초점거리는 다를 수 있습니다. 따라서 이미지 pixel은 정사각형이 아닐 수 있고 심지어 skew 될 수 도 있습니다. 이러한 x축에 대한 skew값을 파라미터 s로 나타낼 수 있습니다.

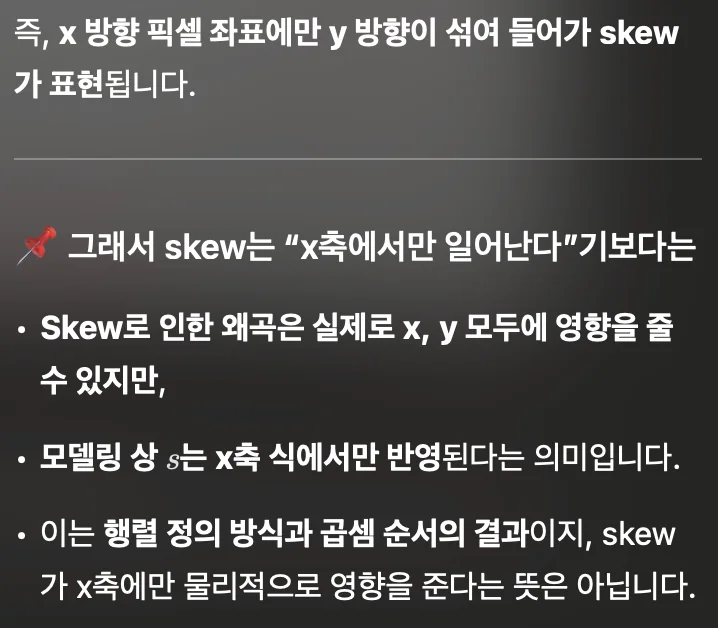

x축으로만 skew가 일어나는 것인가?

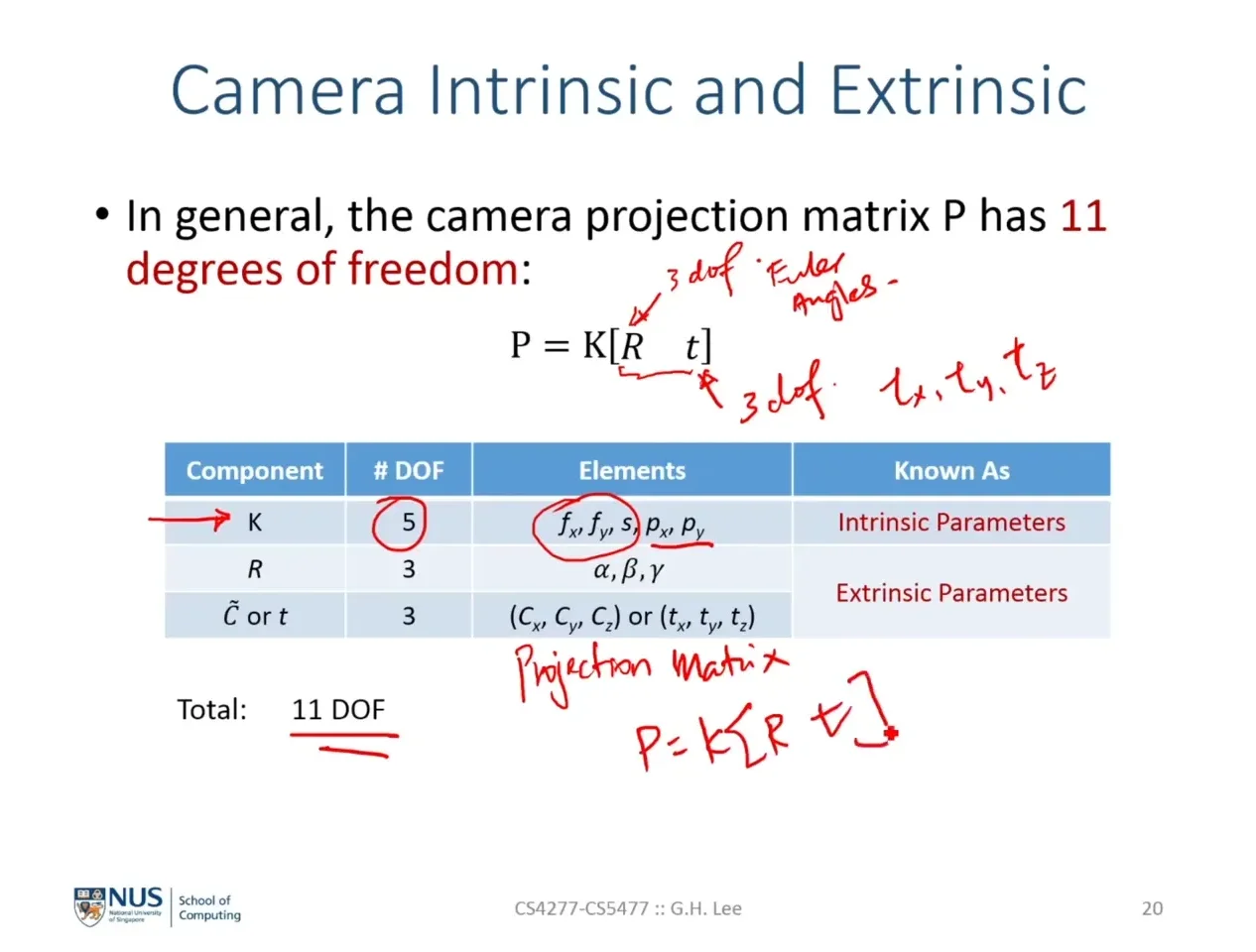

결론적으로 projection matrix $P$는 11의 자유도를 가지게 됩니다.

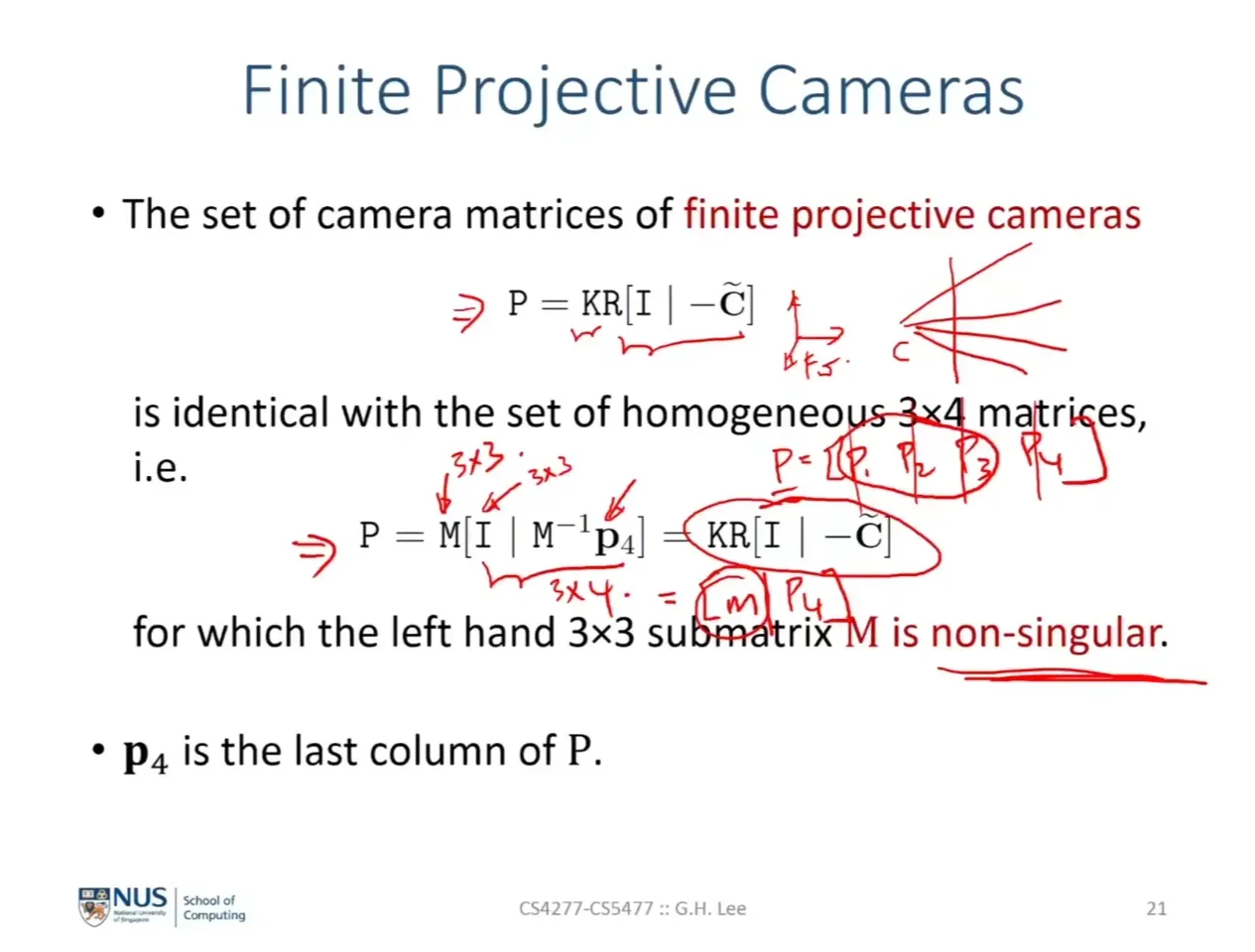

또한 pinhole 카메라 모델은 finite projective camera model이고 $P = KR[I|-C] = M[I|M^{-1}P_4] =$$\begin{bmatrix} P_1&P_2&P_3&P_4 \end{bmatrix}$ 로 나타낼 수 있습니다. 이떄 $C$값이 존재해야 하므로 3 by 3 matrix인 $M(KR)$ 은 non singular합니다.

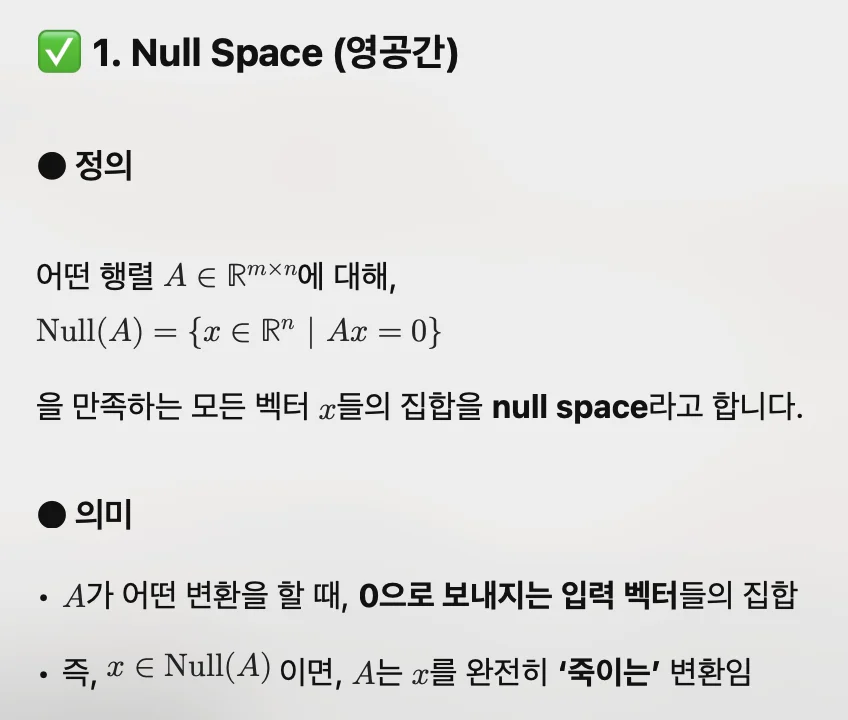

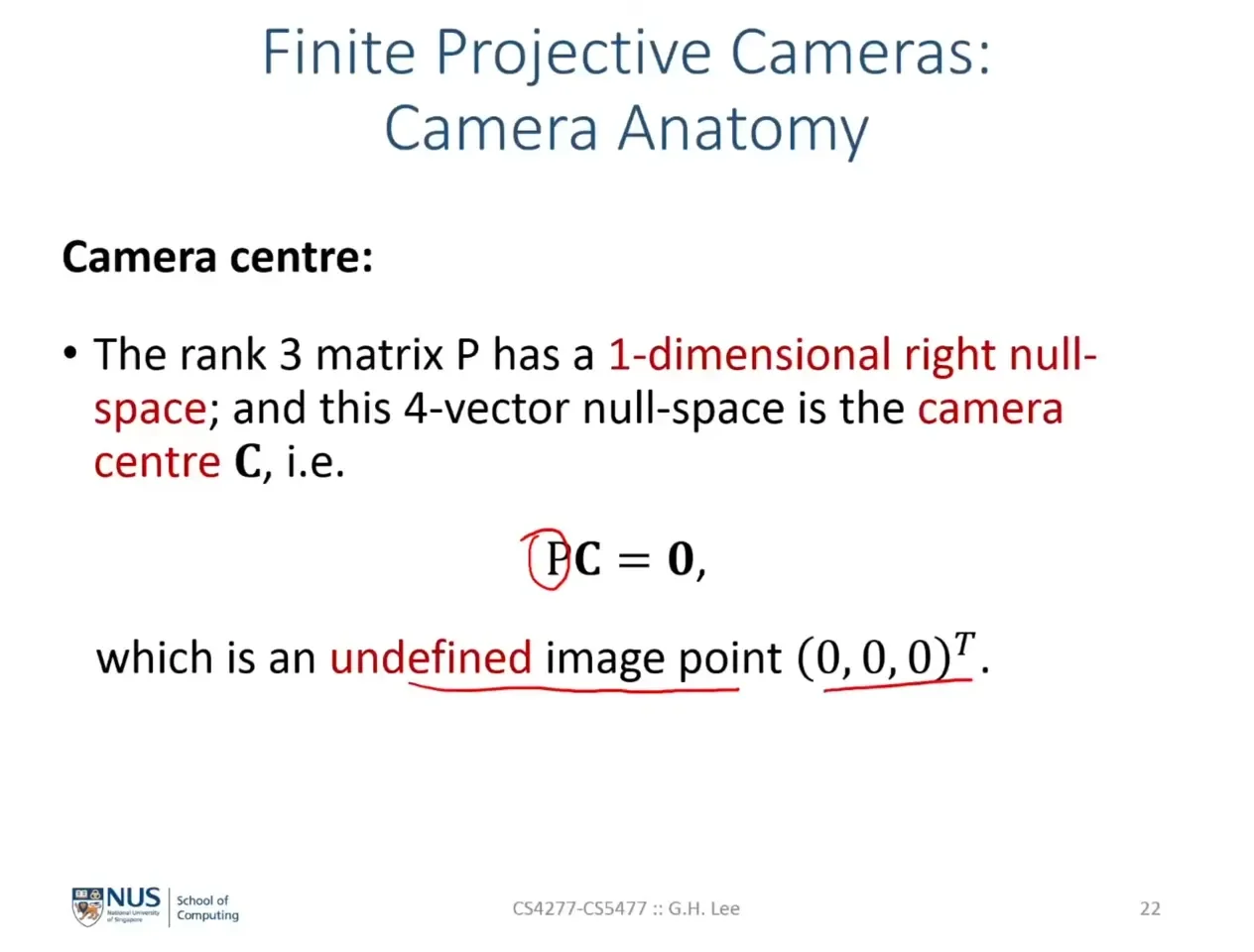

projection matrix $P$는 rank 3이고 Null space에 속하는 4차원 벡터는 카메라의 중심을 의미합니다. 이 카메라 중심은 사영공간에서는 존재하지만 이미지 평면에서의 대응점이 존재하지 않습니다. $PC = 0$

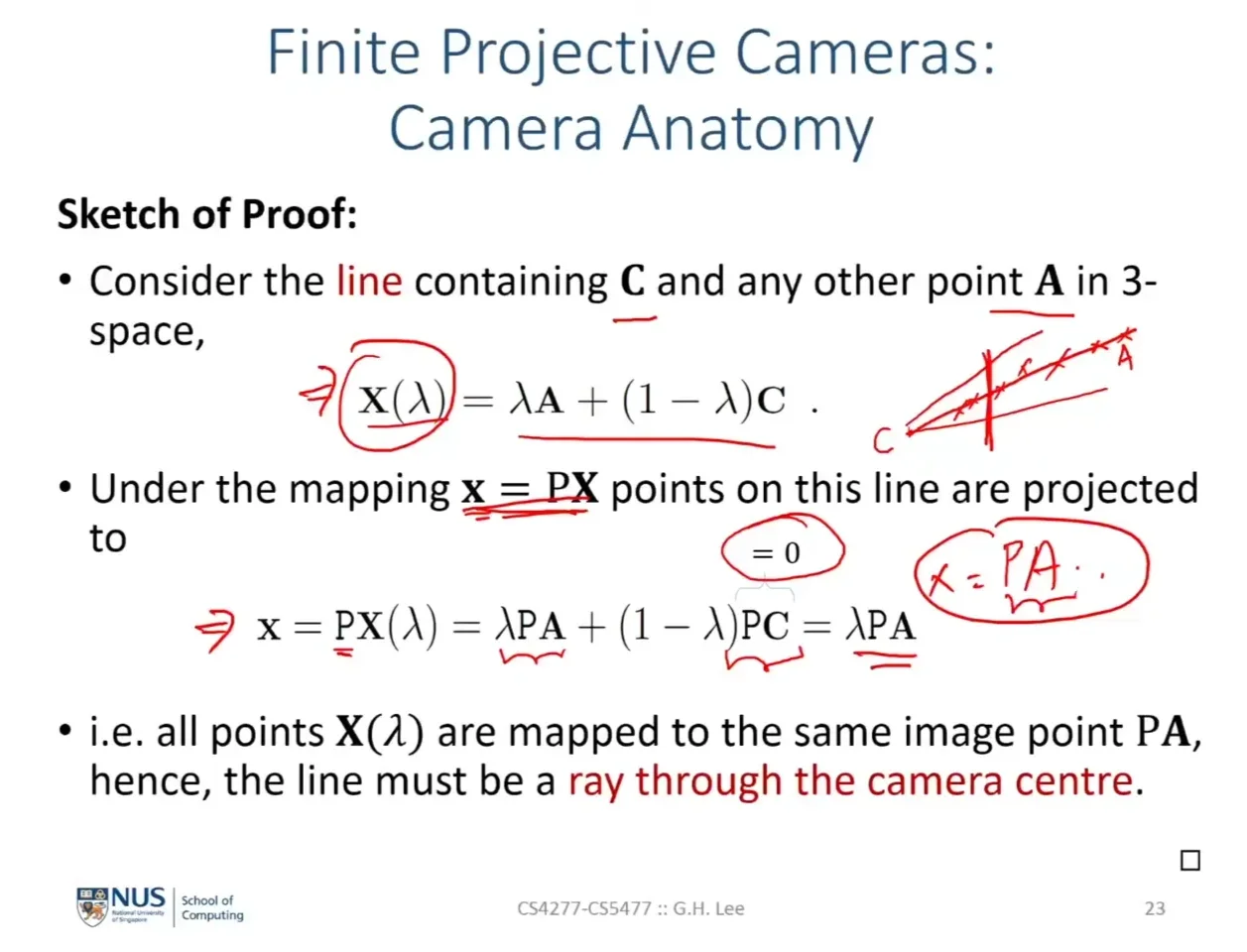

증명
- 사영공간에서의 점 $A$와 $C$사이의 점 $X$를 이미지 평면에 사영시킬때 이 점 $X$를 사영시킨 점과 $A$를 사영시킨 점은 동일합니다. 따라서 $PC = 0$

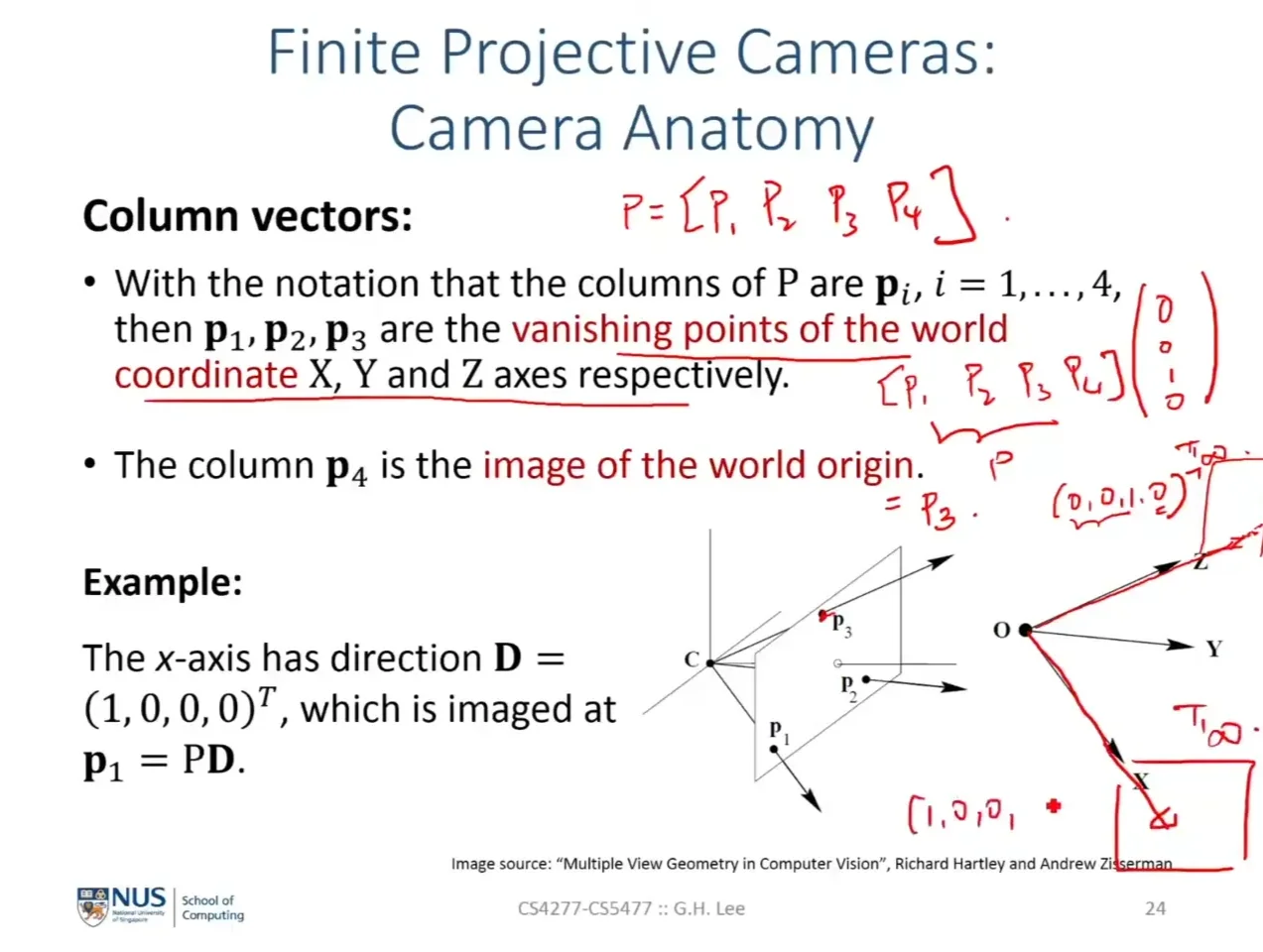

카메라 projection matrix $P = [\vec p_1,\vec p_2, \vec p_3,\vec p_4]$라고 할때 각 $\vec p_1, \vec p_2, \vec p_3$는 world 좌표계에서 x, y, z축의 무한대의 점이 이미지 plane에 사영된 값과 같습니다.

EX) : $[\vec p_1,\vec p_2, \vec p_3,\vec p_4]\begin{bmatrix} 0\0\1\0\end{bmatrix} = p_3$

$\vec p_4$는 $\begin{bmatrix} 0\0\0\1 \end{bmatrix}$인 world 좌표계의 원점이 이미지 평면으로 사영된 값입니다.

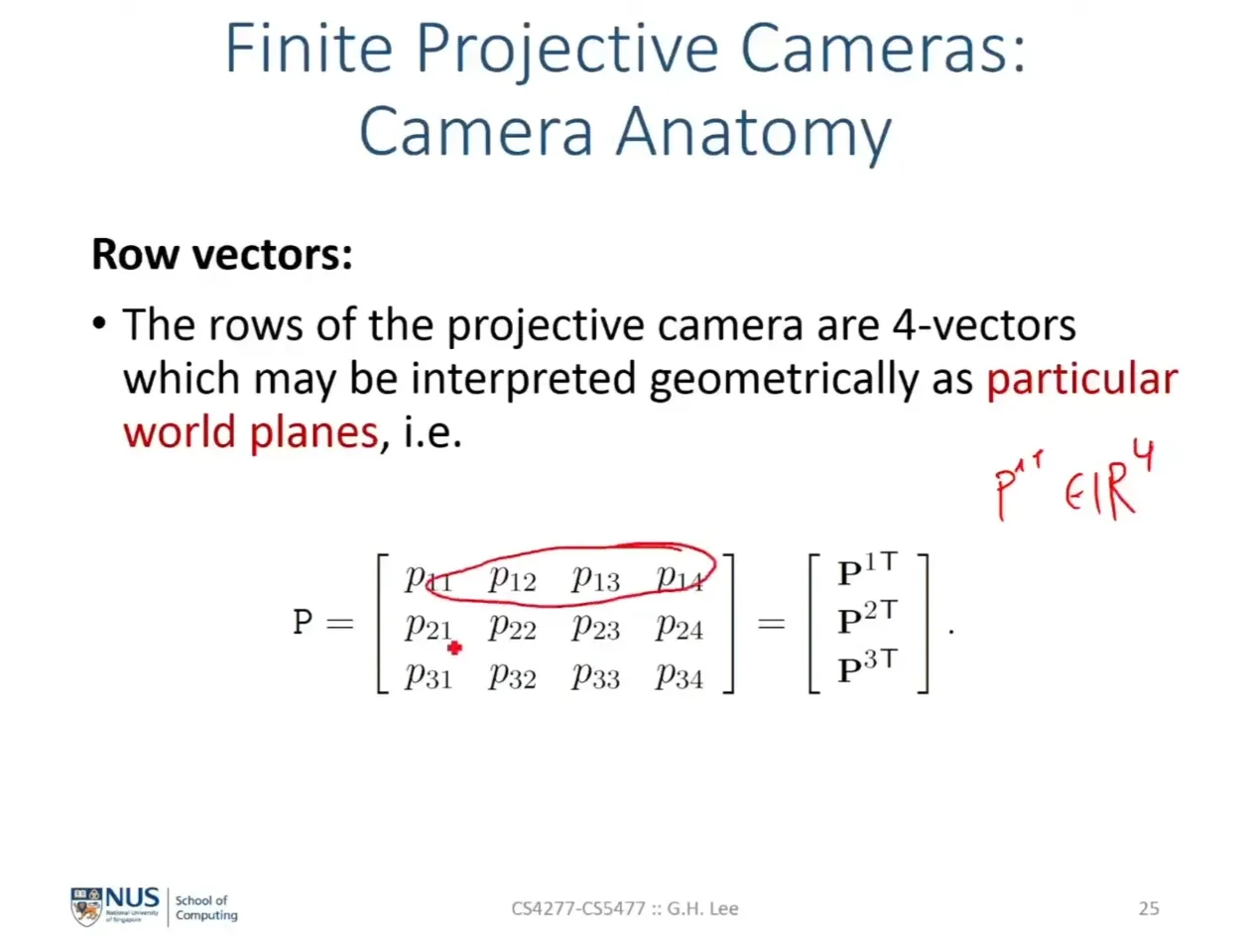

$P$ matrix의 row vector를 볼때 각 row는 특정 Plane을 나타낼 수 있습니다.

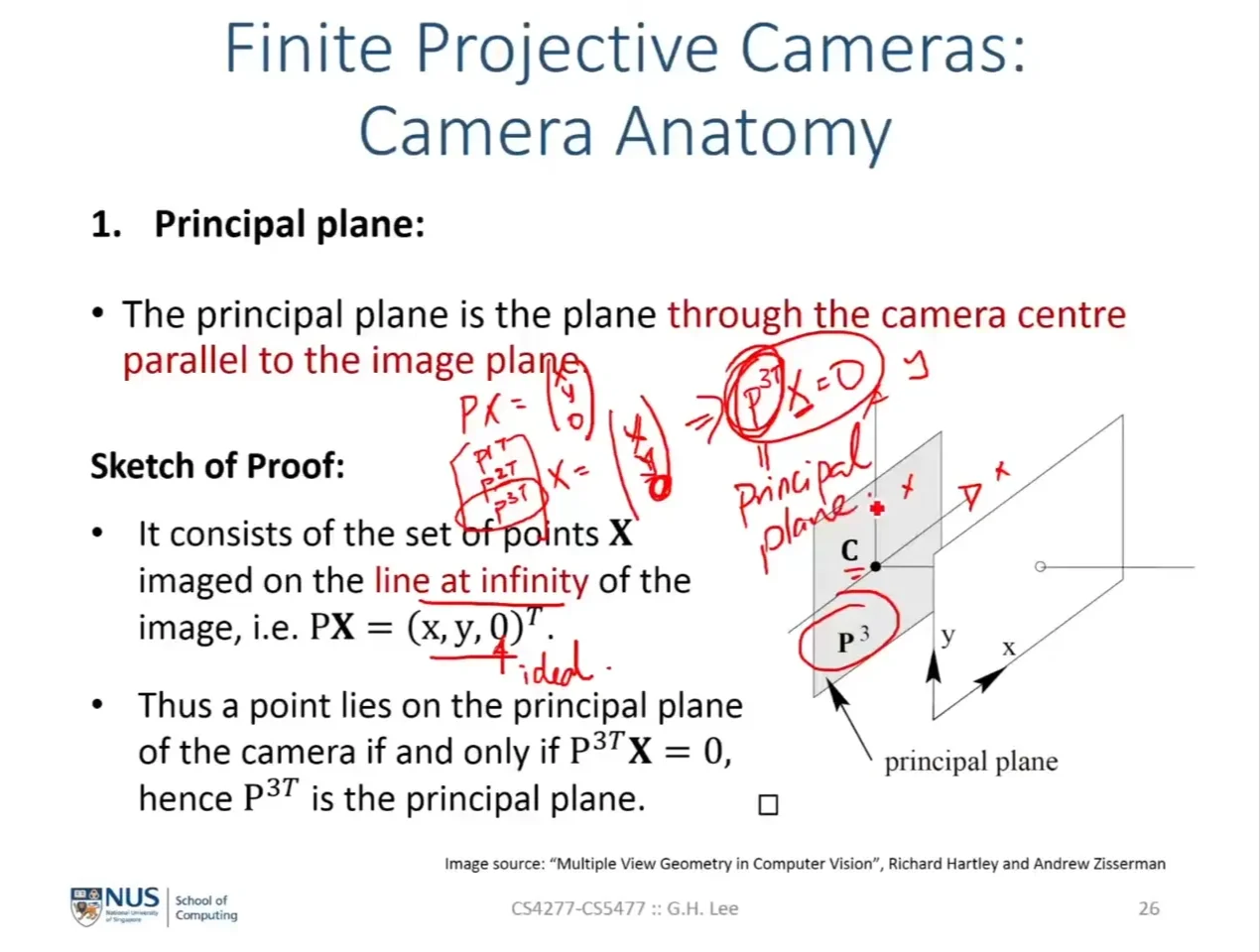

Principal plane
- $X$를 principal plane 위의 점이라고 생각할때 카메라 센터 $C$와 $X$사이에 선을 그으면 이미지 평면에서의 무한대의 점에서 만나게 됩니다. 따라서$\begin{bmatrix} P_1^T\P_2^T\P_3^T \end{bmatrix}X = \begin{bmatrix} X\Y\0\end{bmatrix}$입니다. 이때 항상 $P_3^TX = 0$이므로 $P_3$는 principal plane을 의미하게 됩니다.

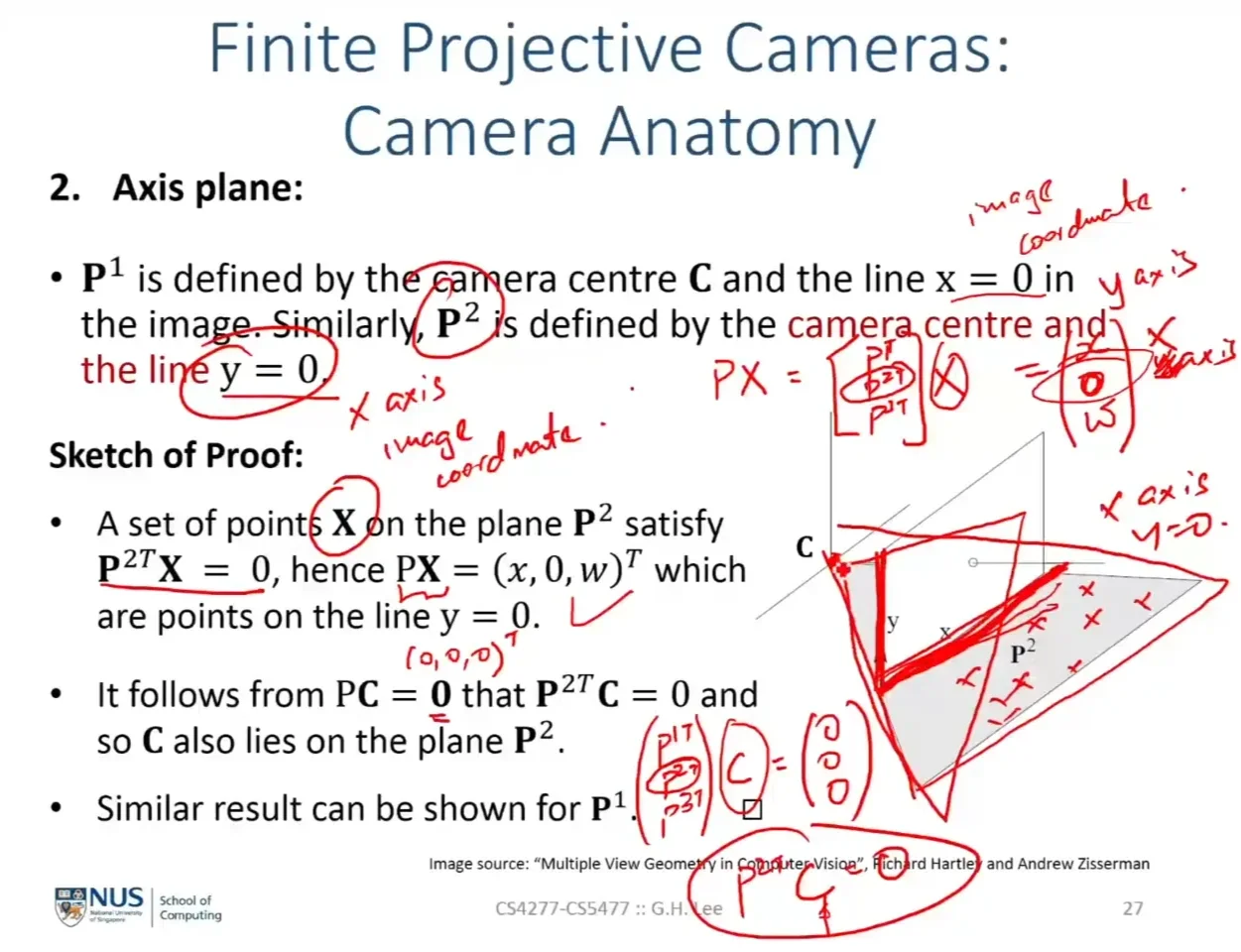

Axis plane
- $PX = (x, 0, w)^T$일때 $(x, 0, w)^T$는 이미지 평면에서 $y=0$인 선이고 $PC = 0$이므로 그 선과 카메라 원점을 지나는 평면 $p_2$는 $P_2^TX = 0$의 식으로 나타낼 수 있습니다.

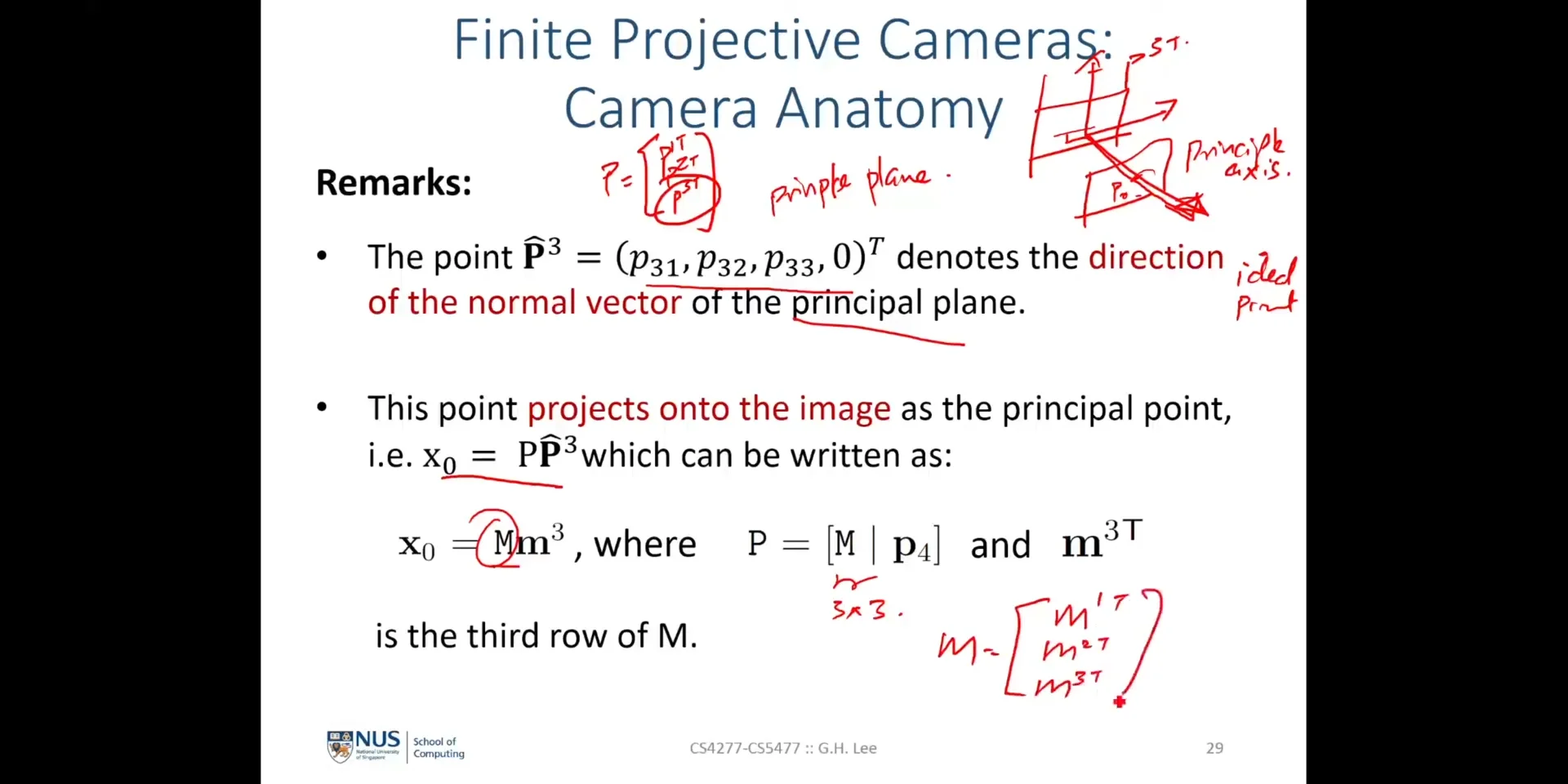

Principal axis, point

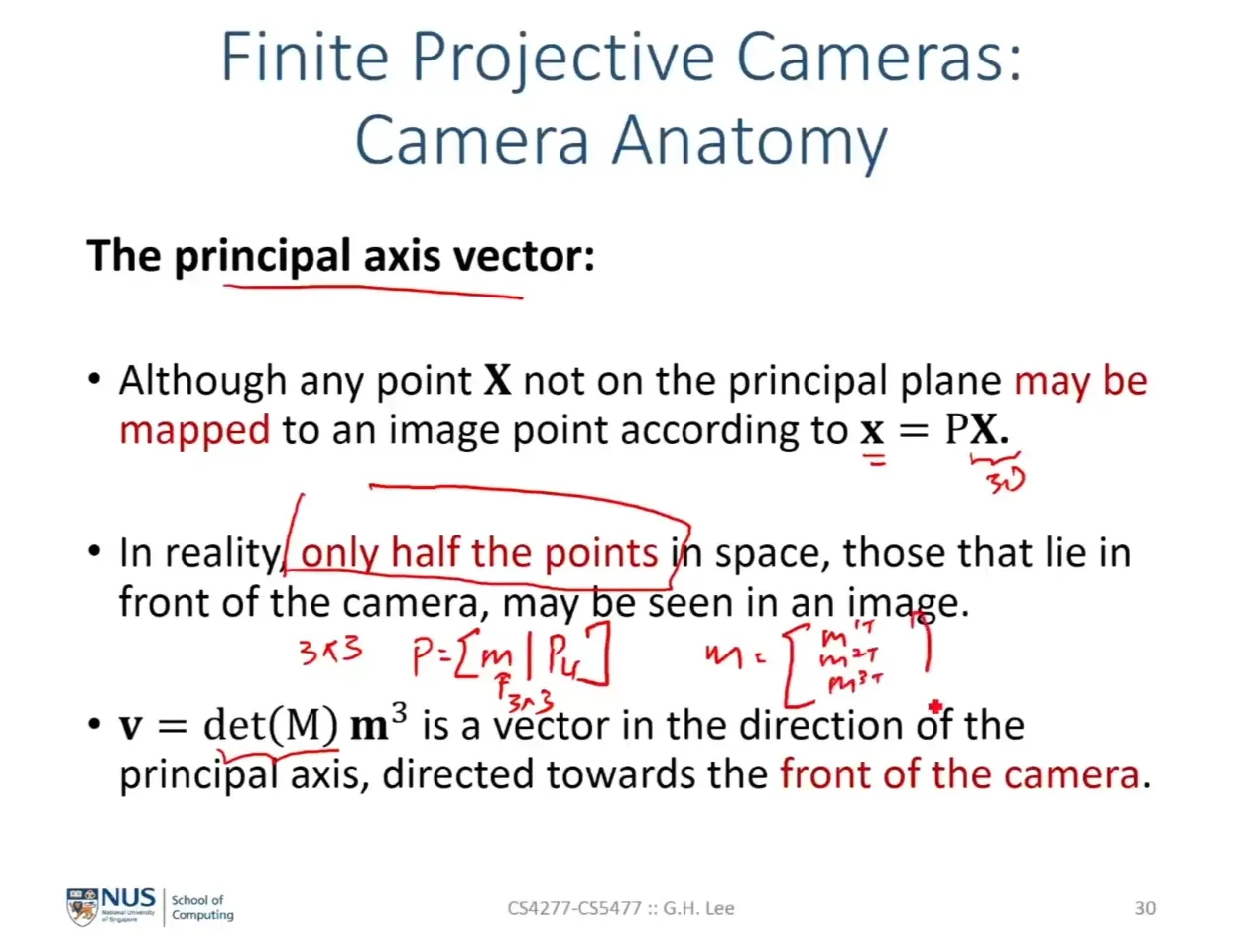

- Principal axis는 principal plane($P_3)$에 normal vecotor이므로 $m^3$vector입니다. 하지만 이 $m^3$벡터의 방향이 카메라의 방향인지 카메라 반대방향인지 모르기 때문에 $det(M)$을 구하여 방향을 지정해 줍니다.
- $det(M)$이 양수이면 오른손 좌표계, 음수이면 왼손 좌표계입니다. 이때$det(M)\vec m^3$는 항상 카메라의 방향을 띄게 됩니다.

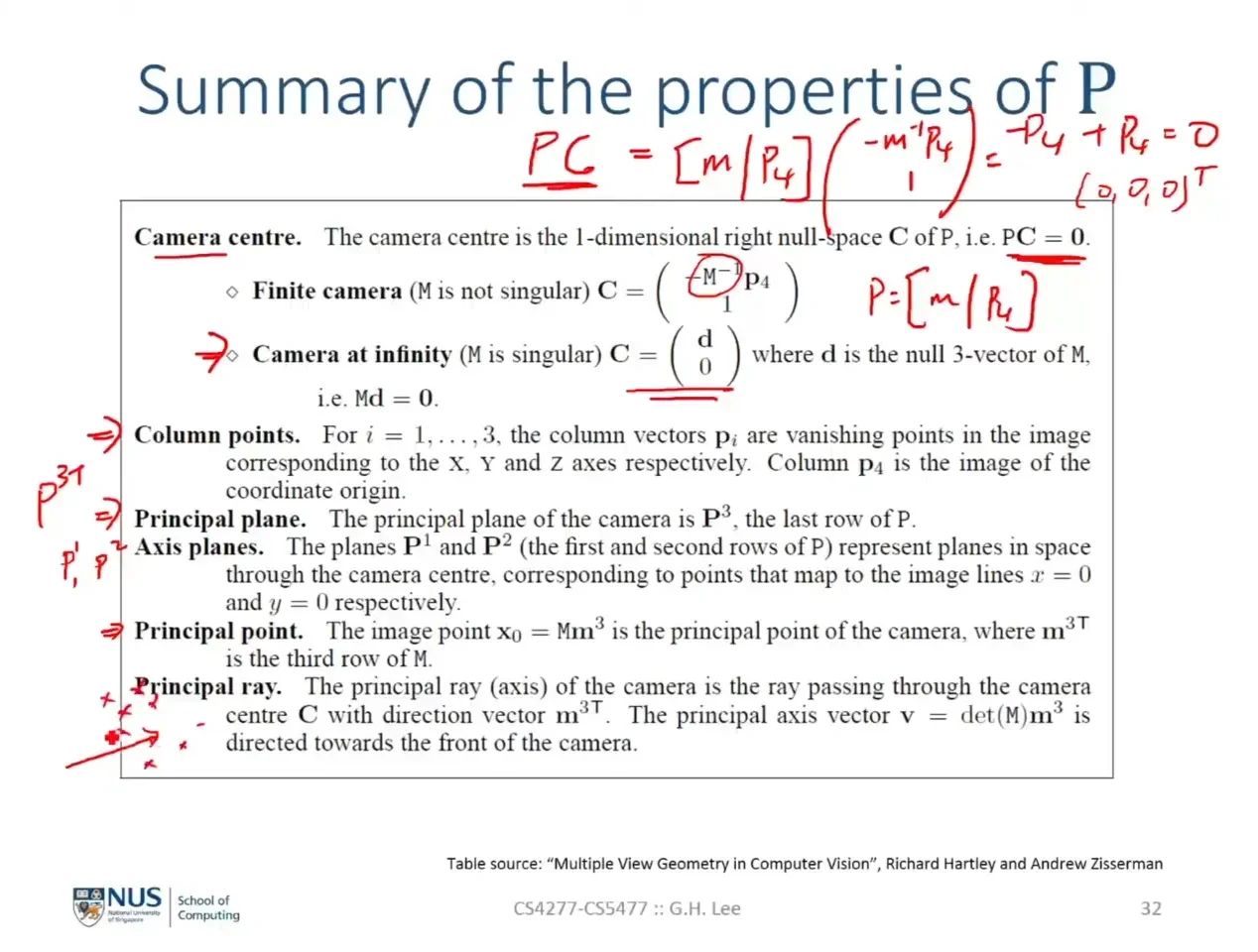

Summary

❗

Action of a Projective Camera on Points

❗

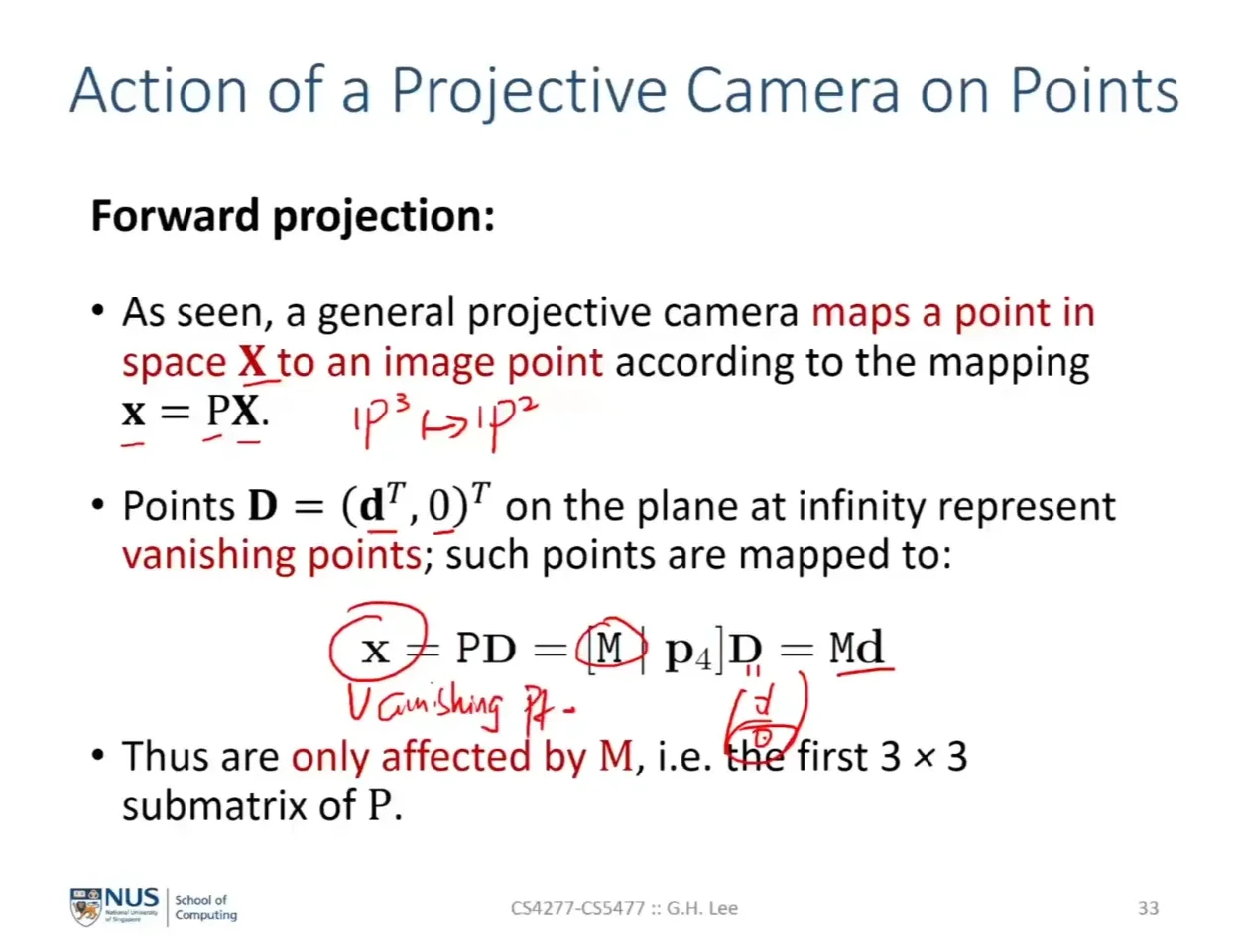

forward projection : 앞서 본 일반적인 projective camera는 3D에서 2D로의 매핑을 나타냈습니다. 3차원에서의 무한대의 점은 2차원 상에서 vanishing point로 표현되며 이는 오직 3 by 3 matrix인 $M$의 영향을 받습니다.

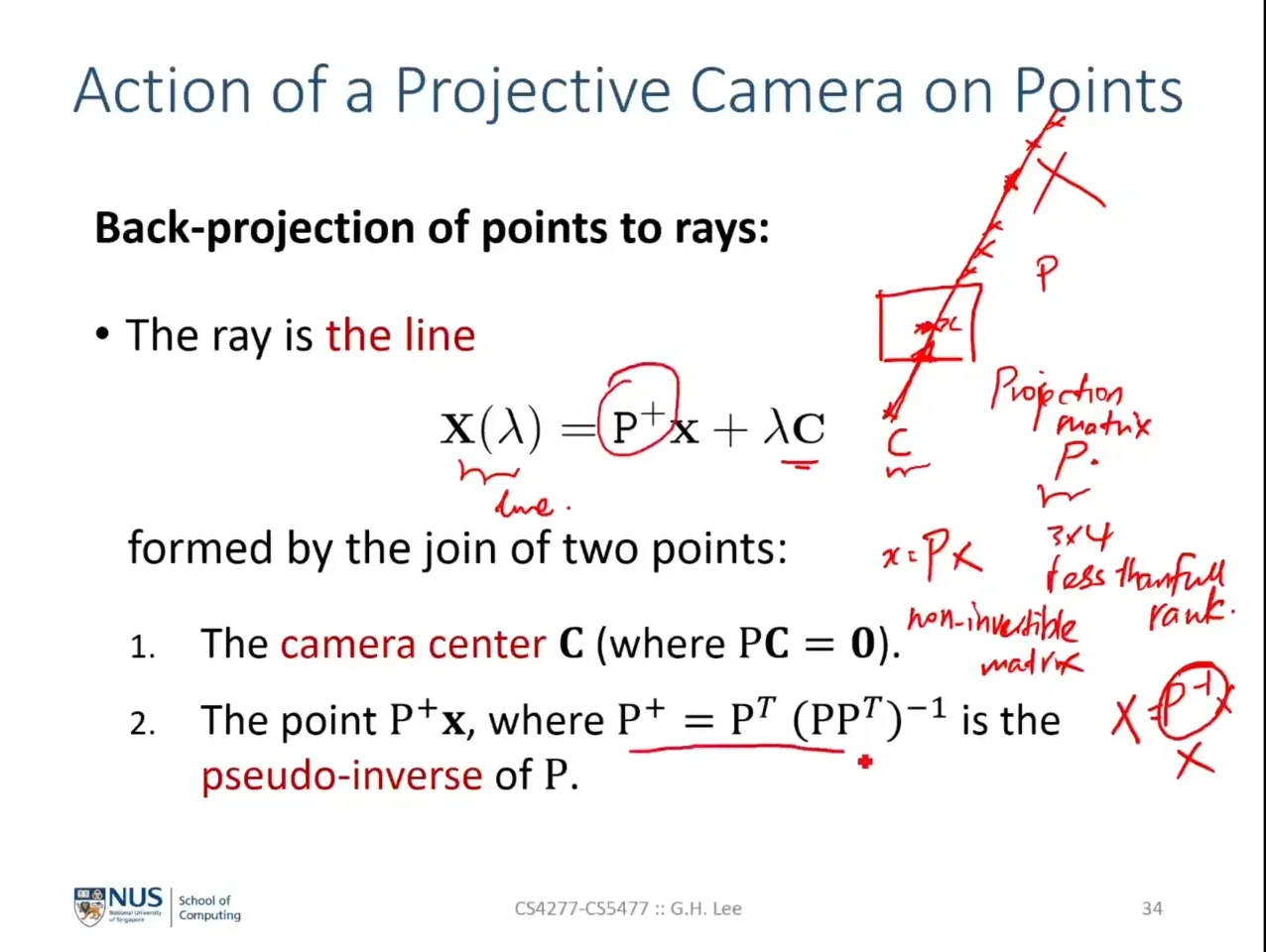

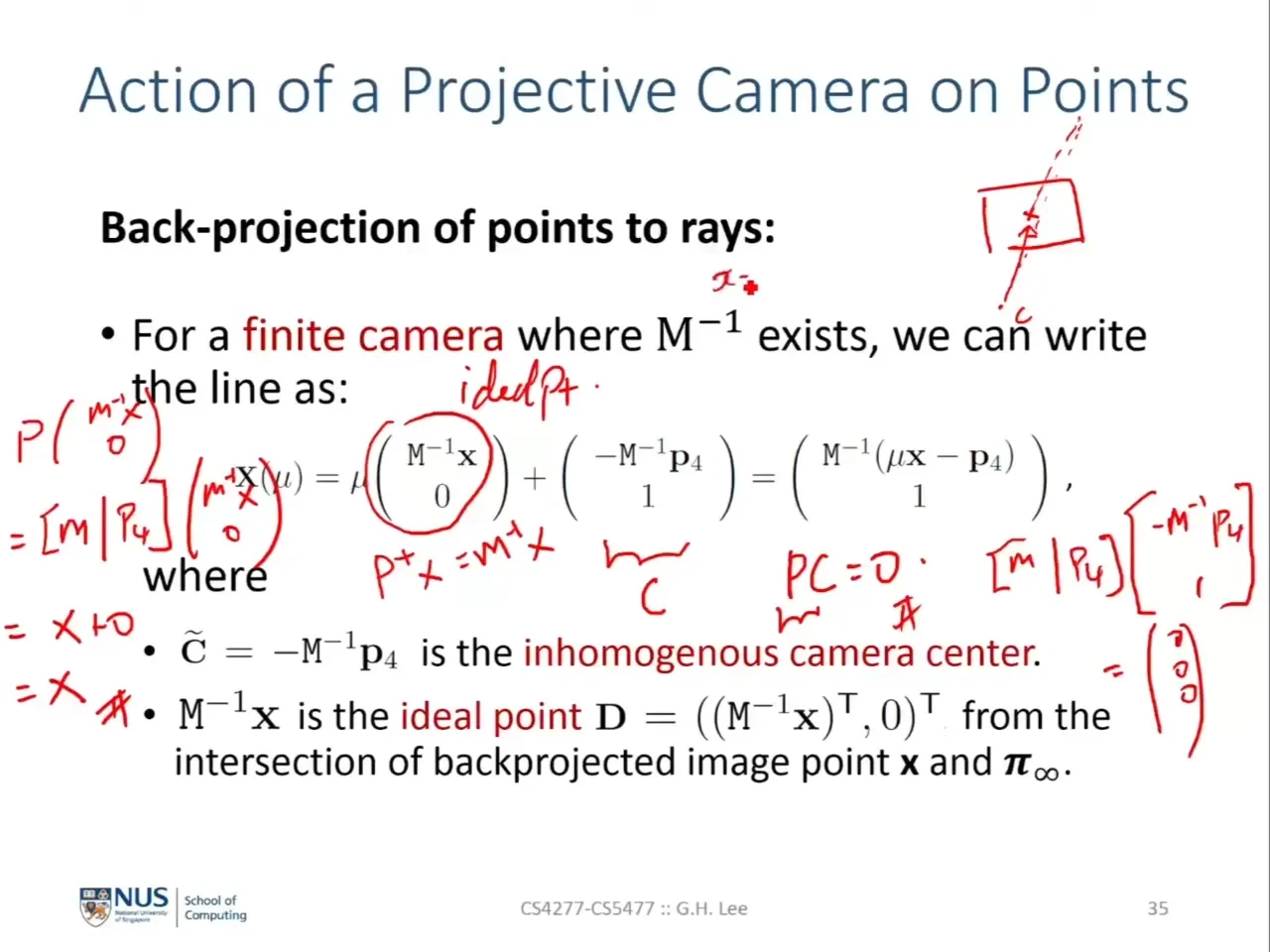

backward projection : projection matrix $P$는 3 by 4 matrix이므로 non invertible하고 따라서 관측된 이미지 상의 $x$를 통해 원본 $X$의 정확한 위치를 복원할 수 는 없습니다. 하지만$X$는 $C$와 $x$를 이은 선 위에 존재하므로 $X(\lambda) = P^+x + \lambda C$로 나타낼 수 있습니다. ($P^+$ = pesudo inverse)

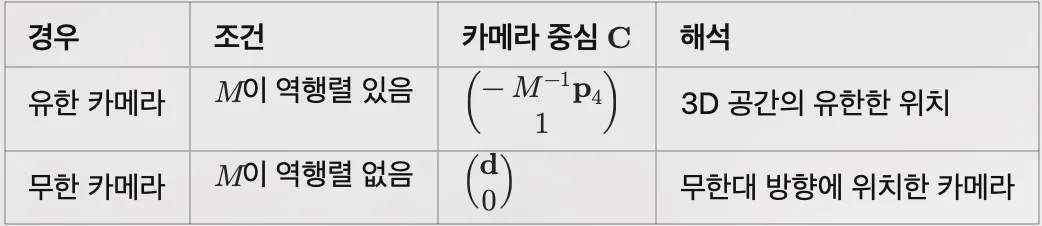

finite camera center일때 $M$은 Invertible하고 $\begin{bmatrix} M^{-1}x\0 \end{bmatrix}$은 무한대 방향의 ideal한 점(방향)을 나타내게 됩니다. 또한 Camera center는 $\begin{bmatrix} -M^{-1}p_4\1 \end{bmatrix}$이므로 카메라 원점 $C$로부터 $M^{-1}x$방향에 있는 점을 표현 할 수 있습니다.

$X$ : 3d point
$C$ : camera center

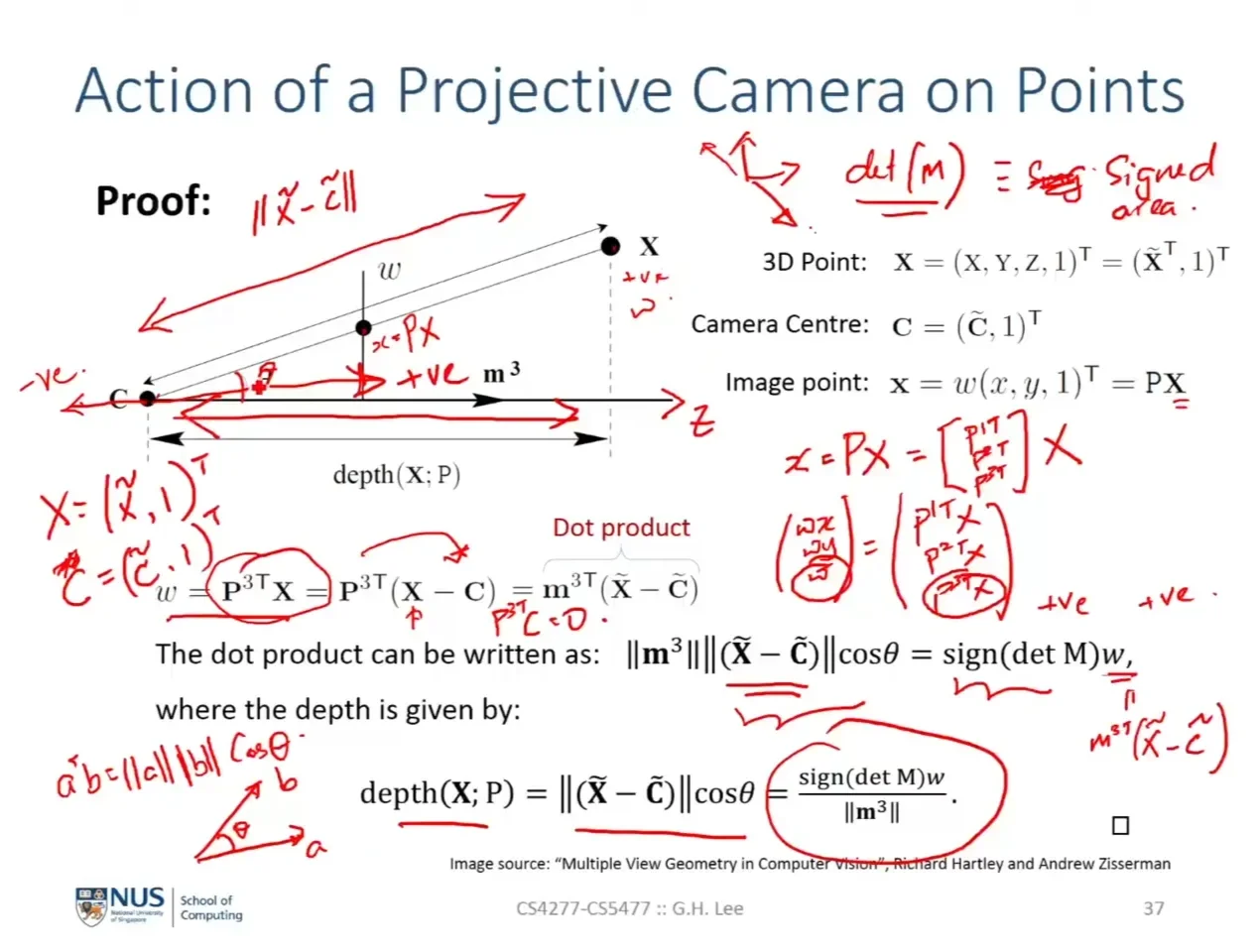

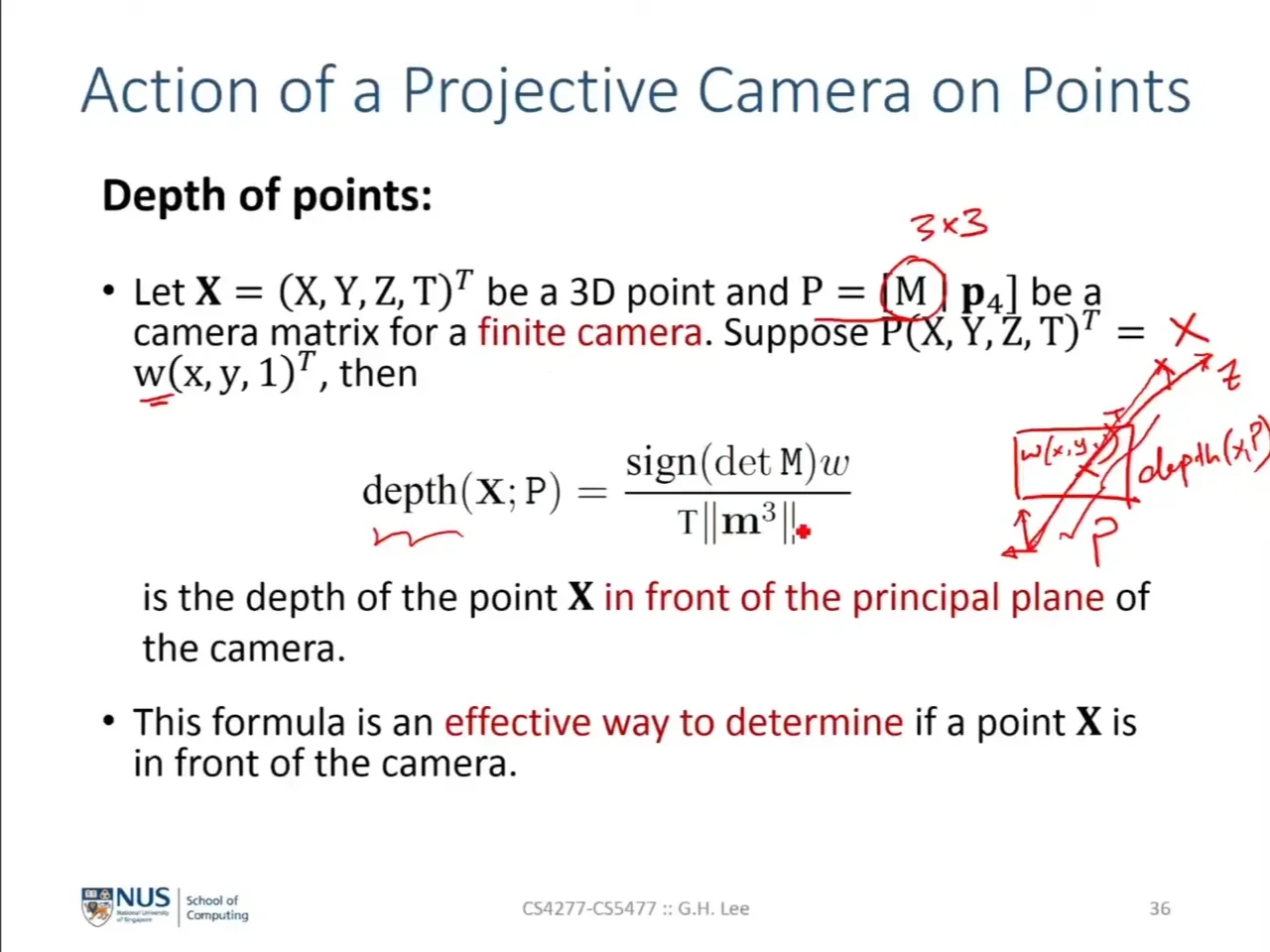

$P\vec X = \vec x = w(x, y, 1)^T$일때 $P^{3T}\vec X=w$입니다. 이때 $det(M)$은 $m3$가 카메라의 방향을 향하도록 해주고 $m^3$와 $X-C$의 내적은 $w$이므로 depth를 내적으로 표현할 수 있게 됩니다.

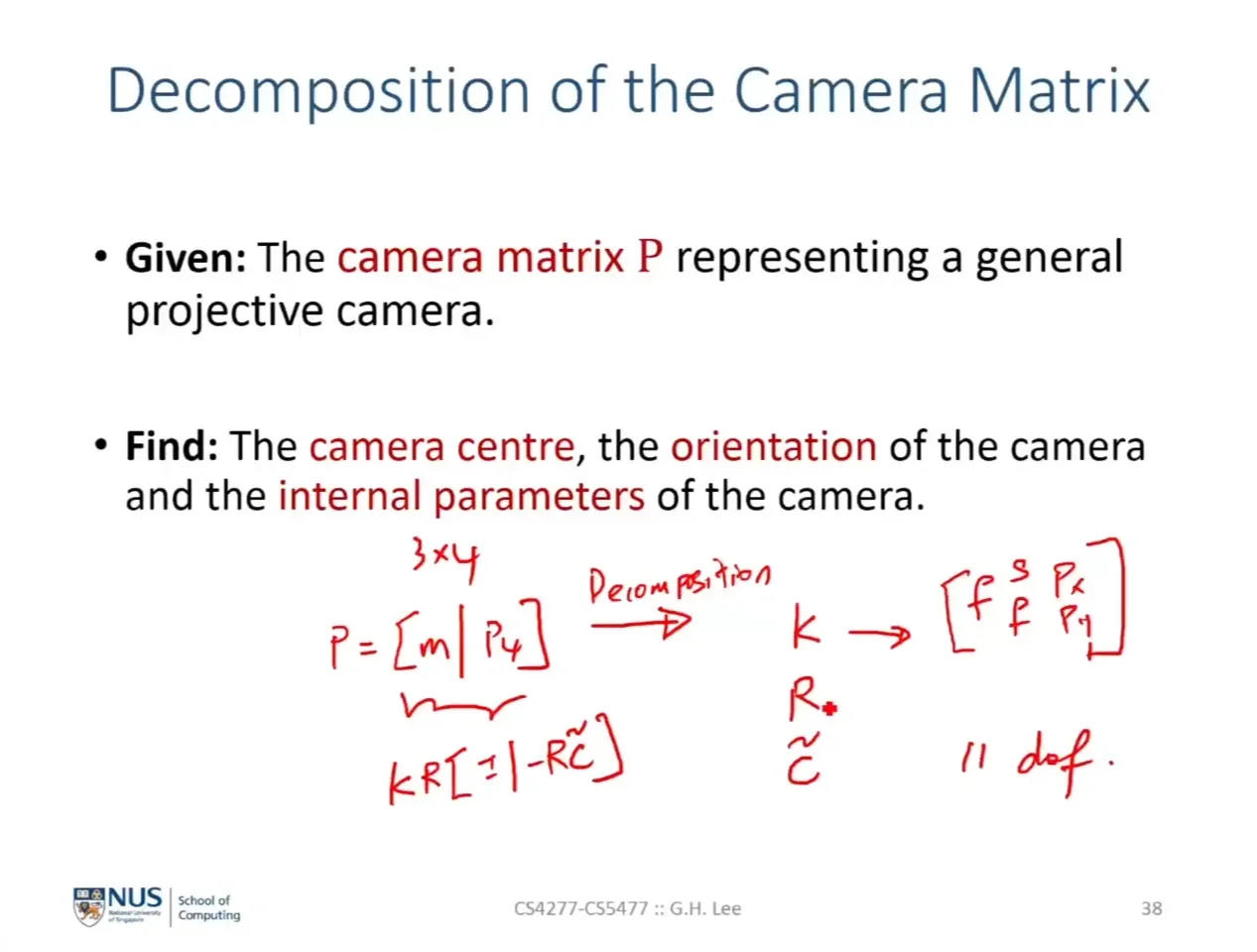

Decomposition of the camera matrix

❗

이제부터 카메라 matrix $P$를 $KR[I

-RC]$로 변환하는 법을 알아보겠습니다.

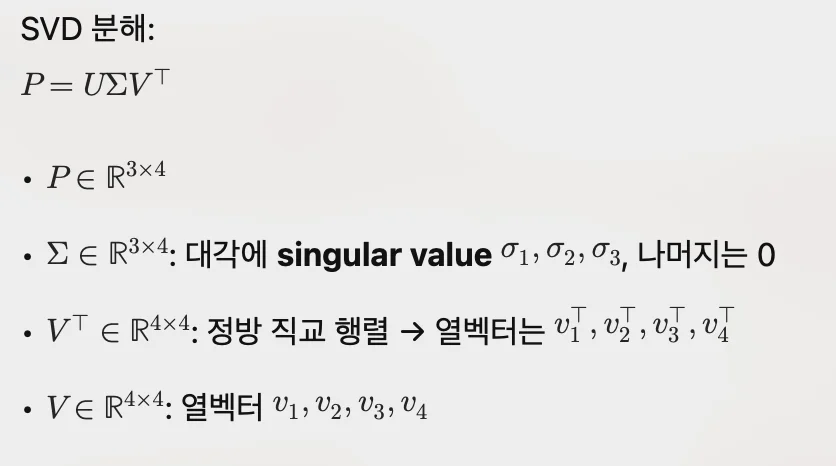

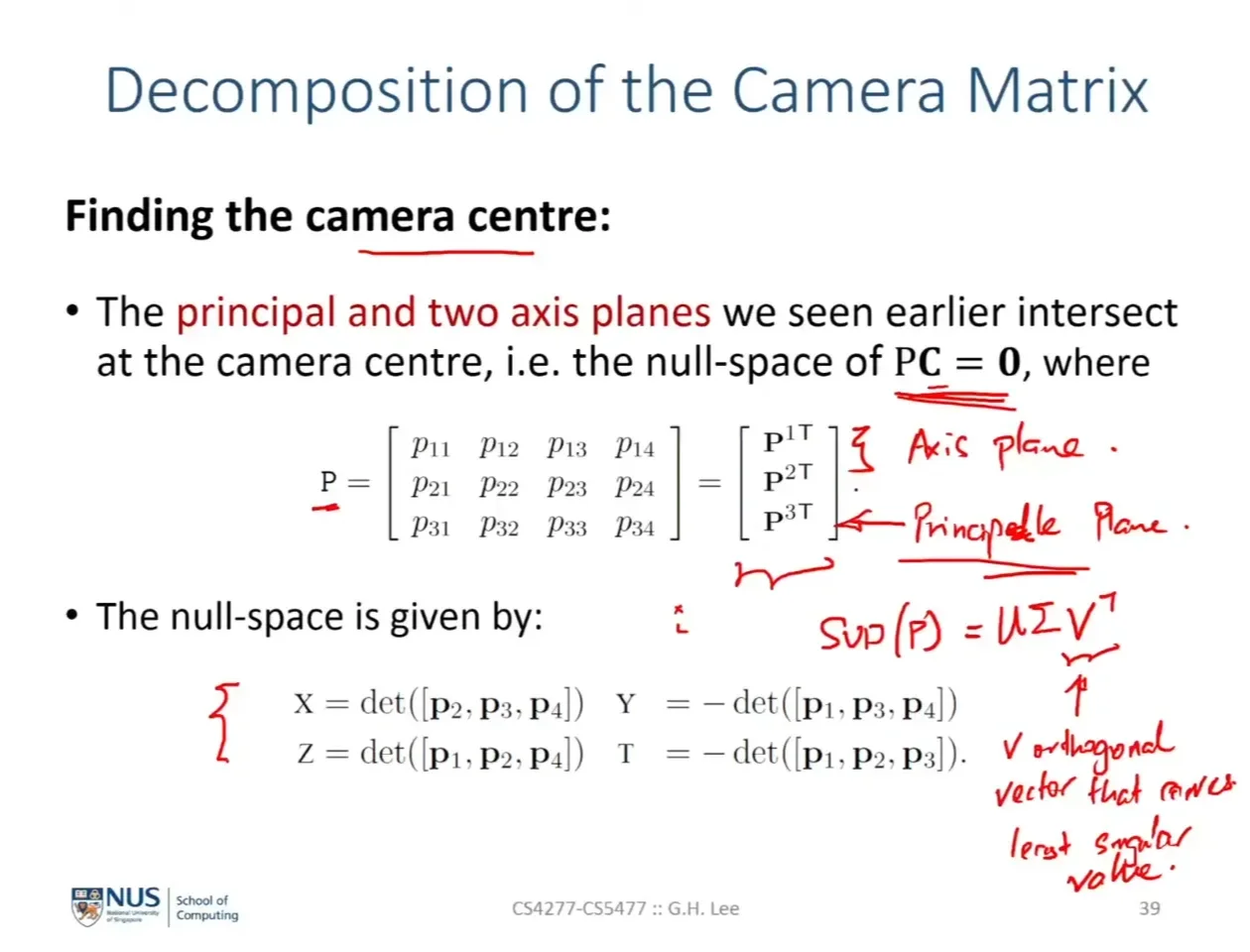

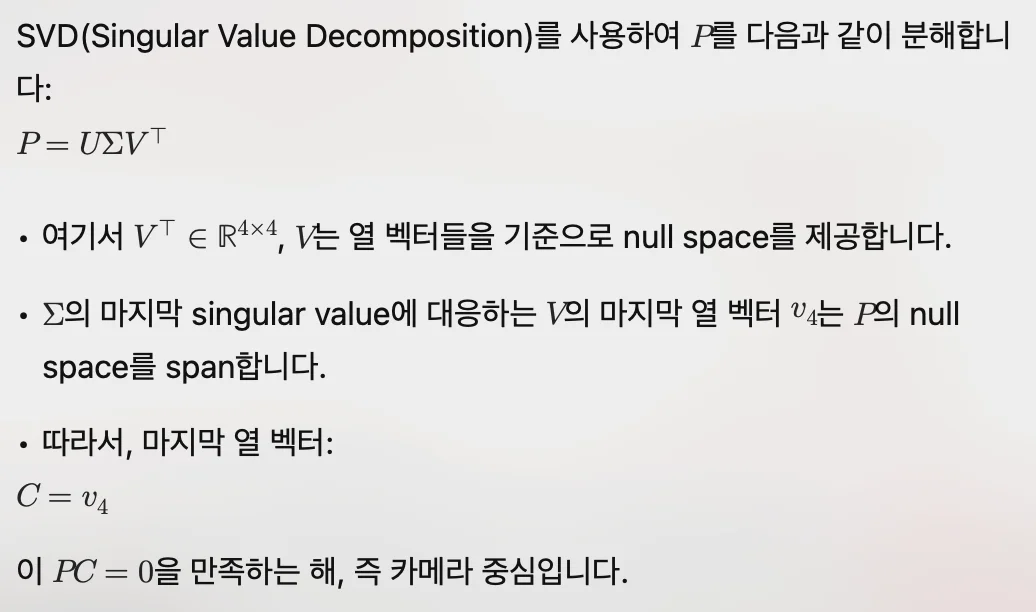

camera centre $C$ : $P$ matrix의 각 row vector는 두개의 axis plane과 하나의 principal plane을 나타내고 이 세 평면의 접점이 카메라 센터 이므로 $P$를 SVD를 통해 나누고 $\sum$의 singular value를 구하므로써 $C$를 구할 수 있습니다.

why?

$P$의 null space는 1차원 벡터 C로 주어집니다.

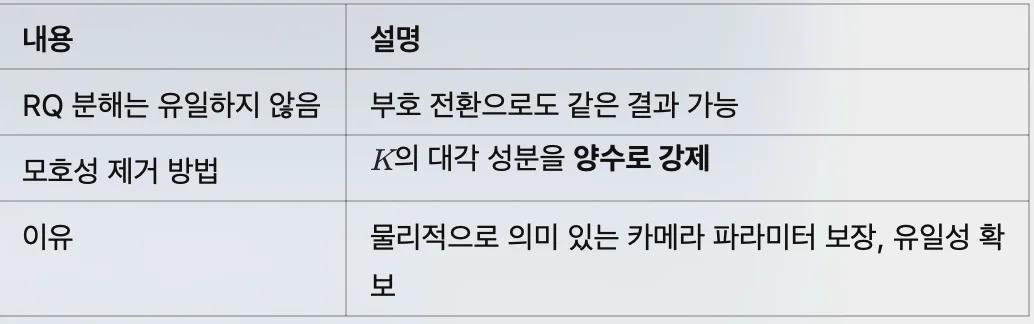

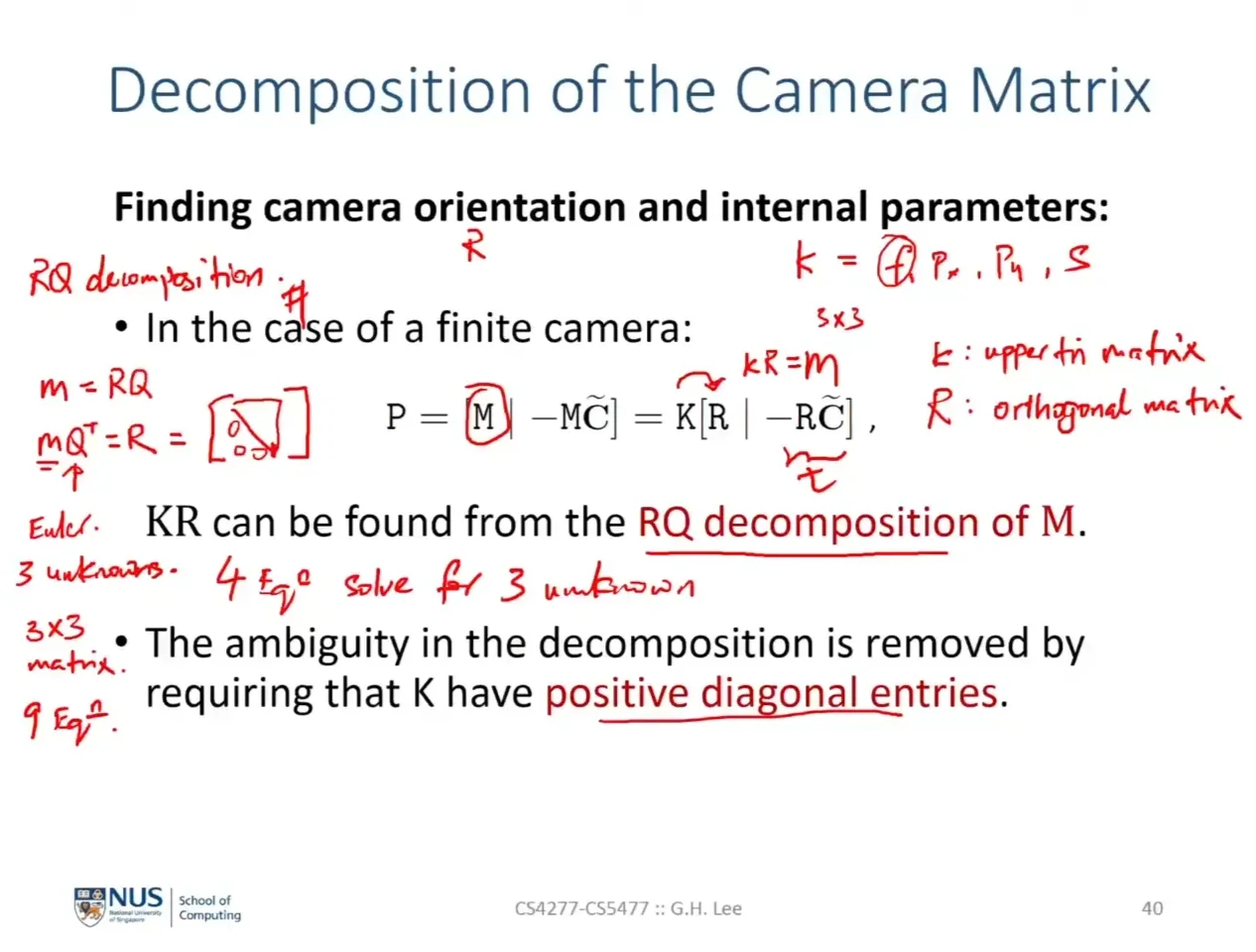

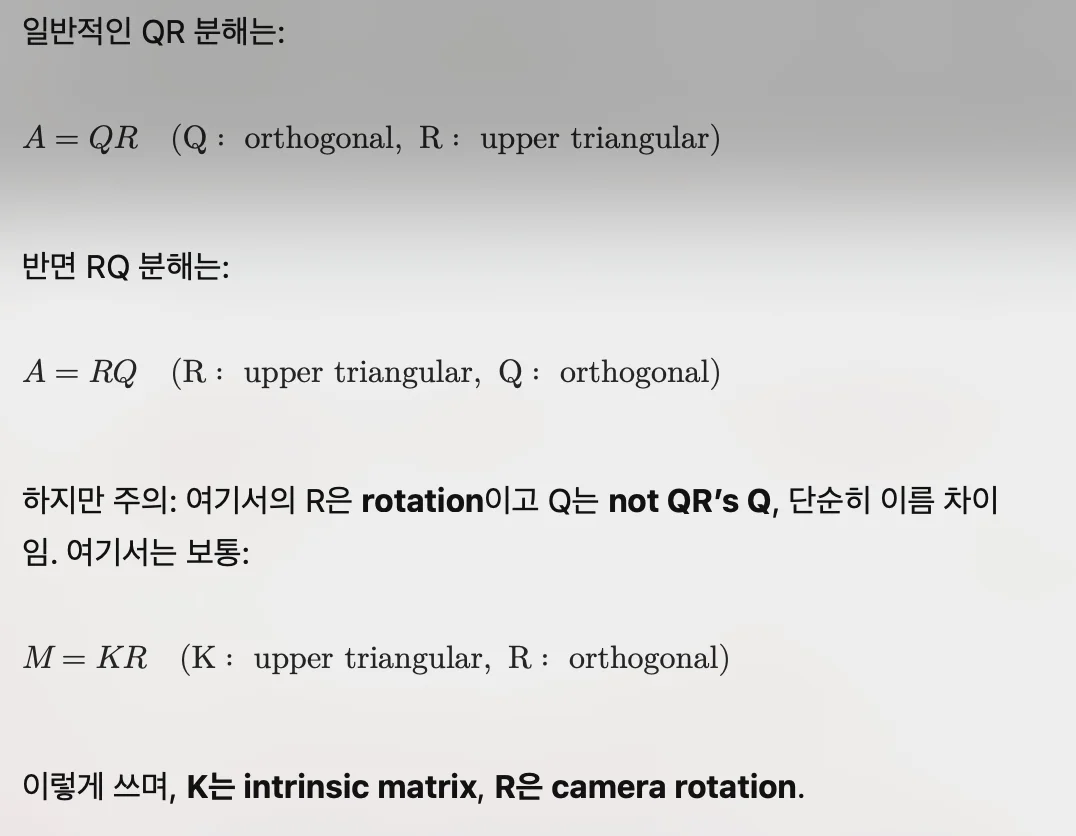

$M = KR$이고 $K$가 upper triangle matrix이기 때문에 RQ decompostion을 통해 분해하여 $M = RQ = KR$로 나타낼 수 있습니다.

이때 $MR^T=K$이고 $K = \begin{bmatrix}&&\0&&*\0&0&1 \end{bmatrix}$이기 때문에 4개의 equation이 나오게 되고 Rotation matrix는 3개의 자유도를 가지기 때문에 해를 확정할 수 있게 됩니다.

why?

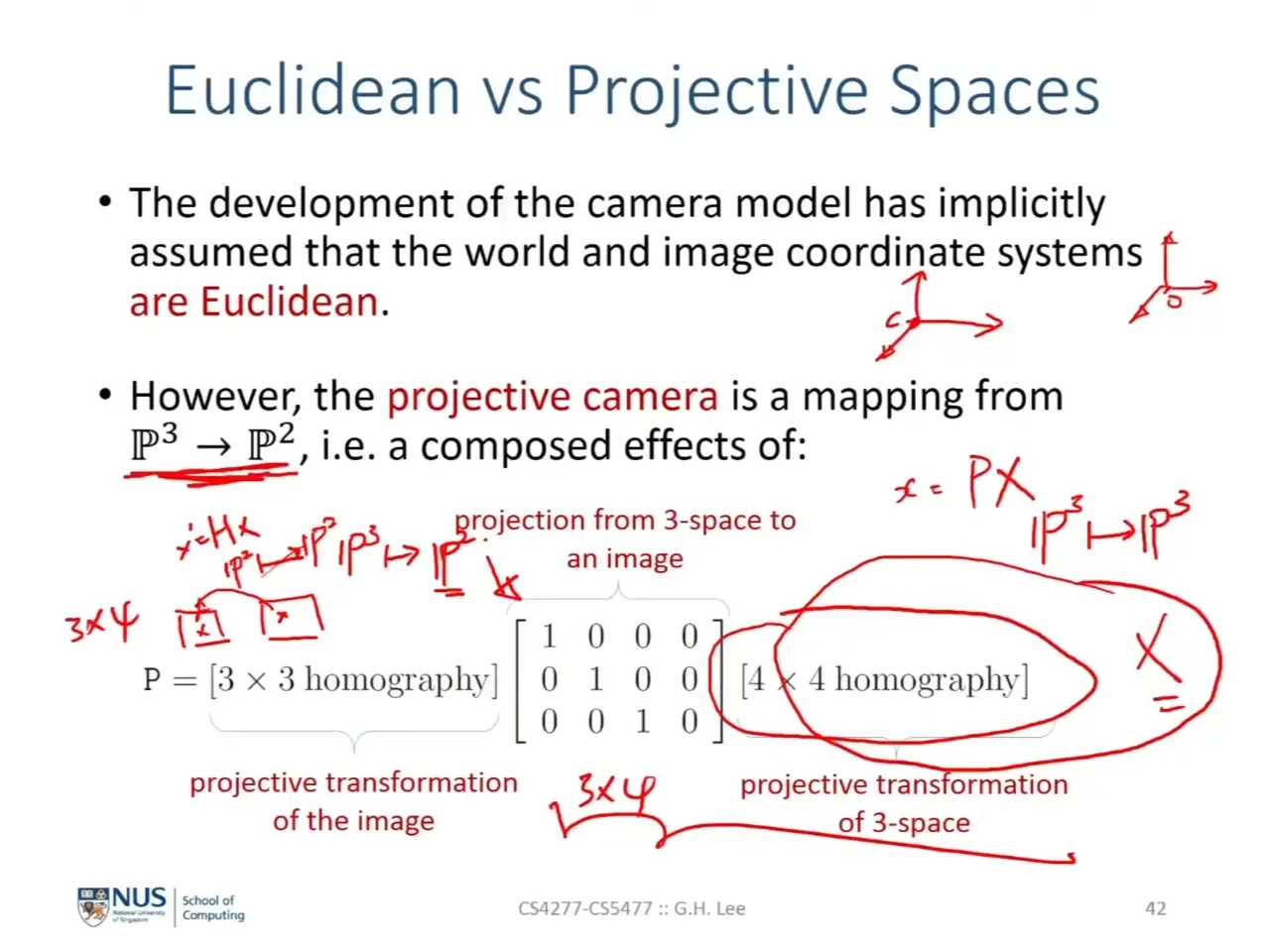

camera 는 필연적으로 projective하며 3차원에서 2차원으로 매핑시킨다.

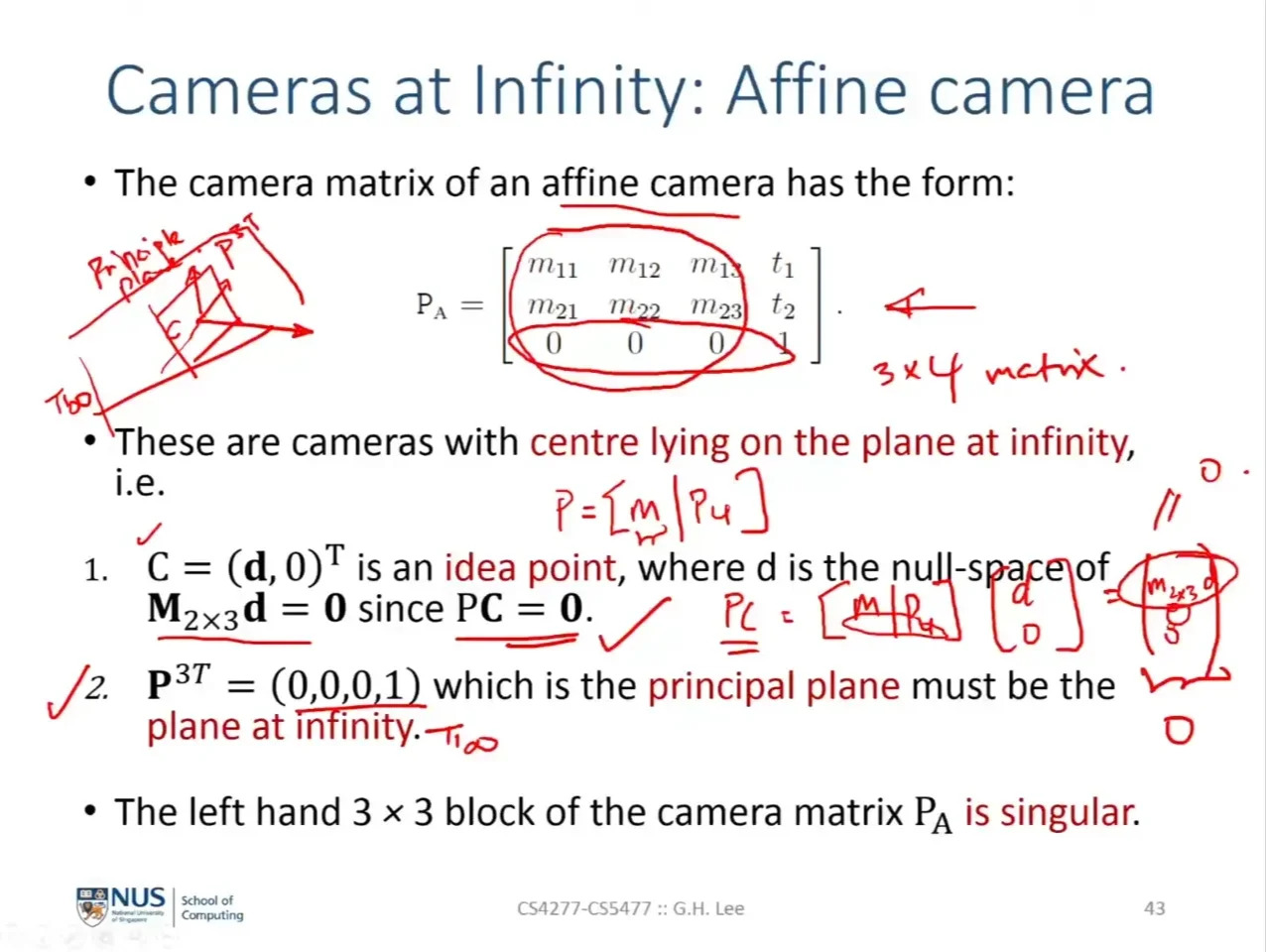

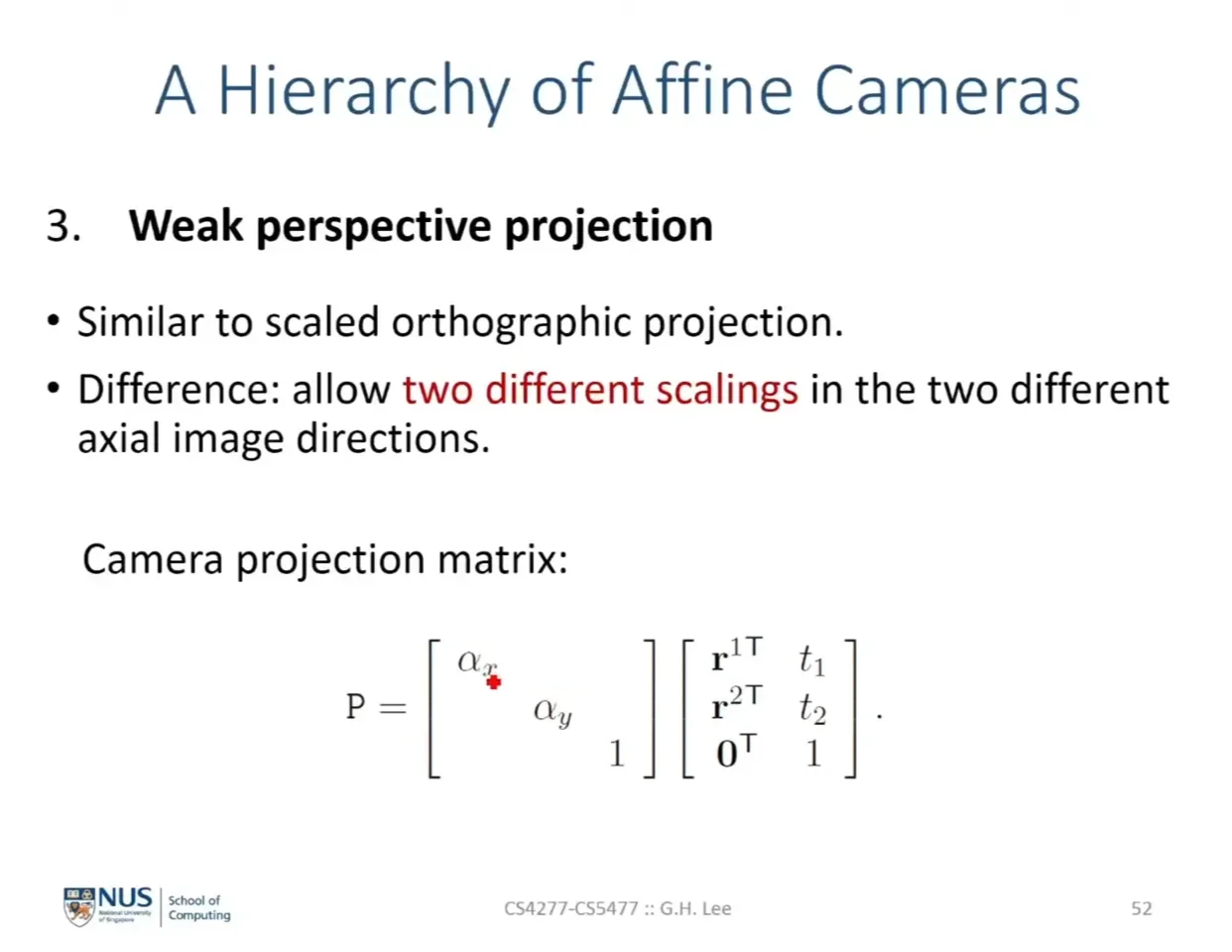

Affine camera : cameras at infinity

❗

카메라 중심이 무한대의 평면 위에 있다는 점을 확인할 수 있는 2가지 방법

카메라 센터는 $P$의 null space이므로 $(\vec d, 0)$으로 표현할 수 있고$M\vec d = 0$을 만족하므로 $d$는 $M$의 null vector이다.
$P$의 세번째 row는 카메라 센터가 존재하는 principal plane인데 (0,0,0,1)이므로 무한대의 평면을 의미한다.

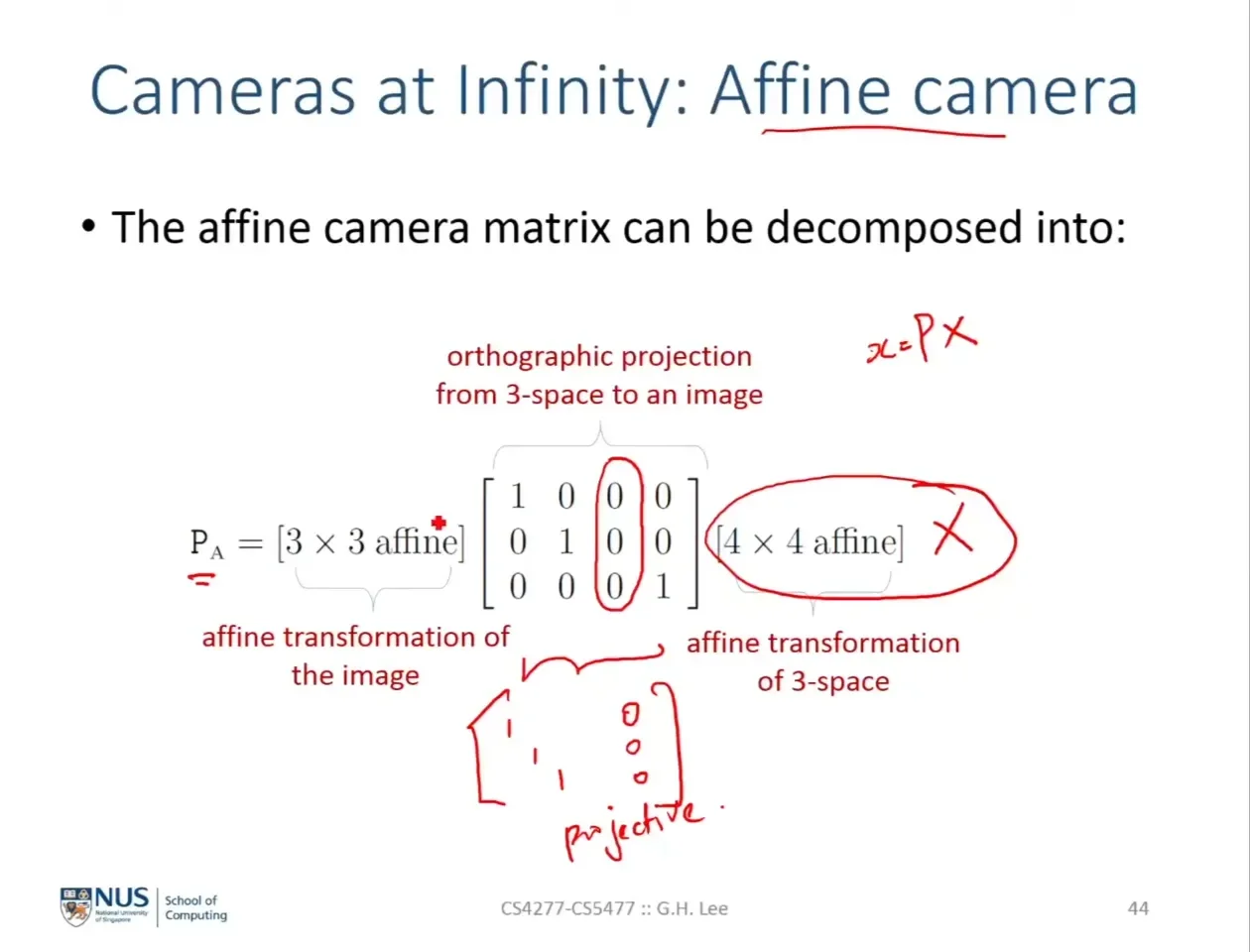

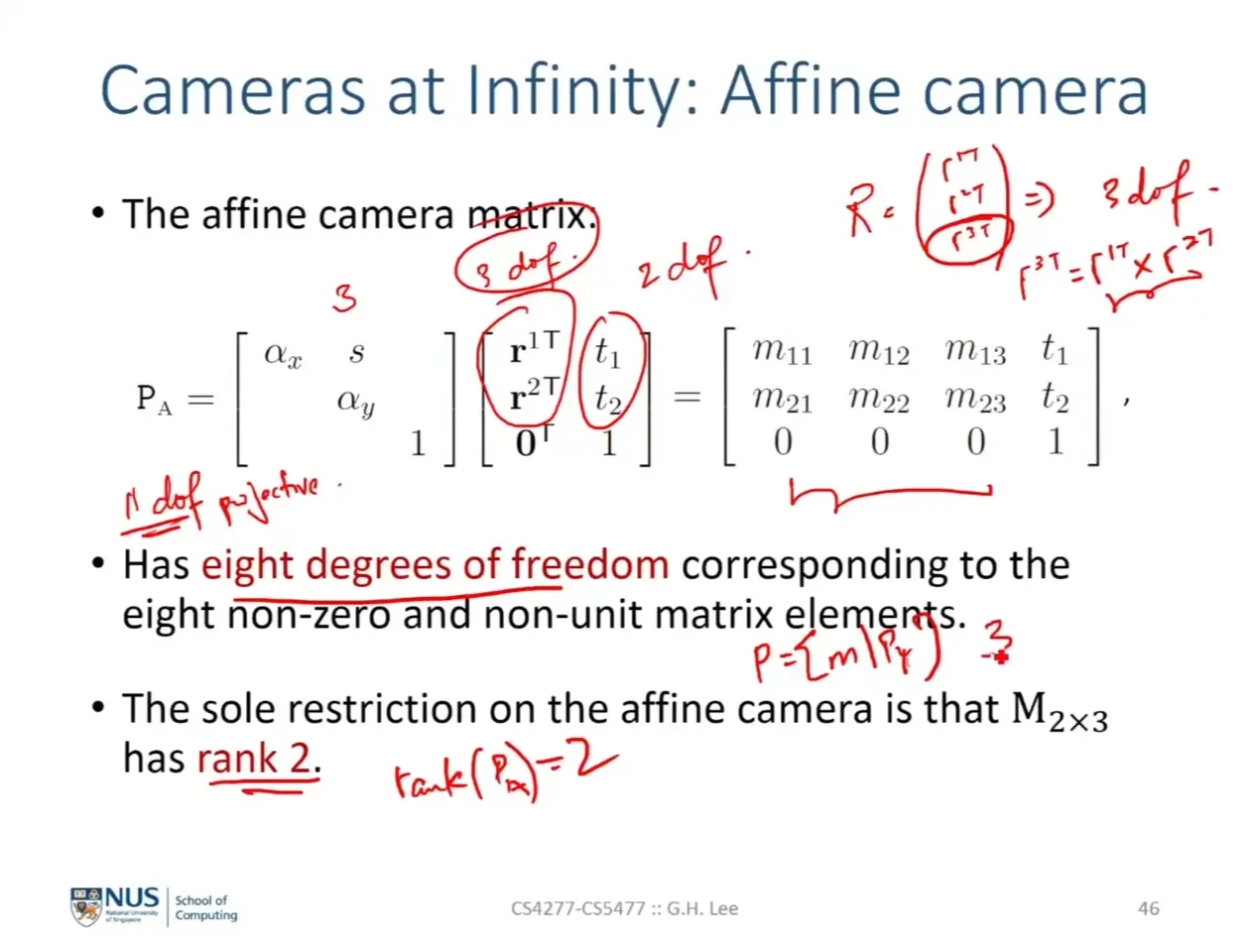

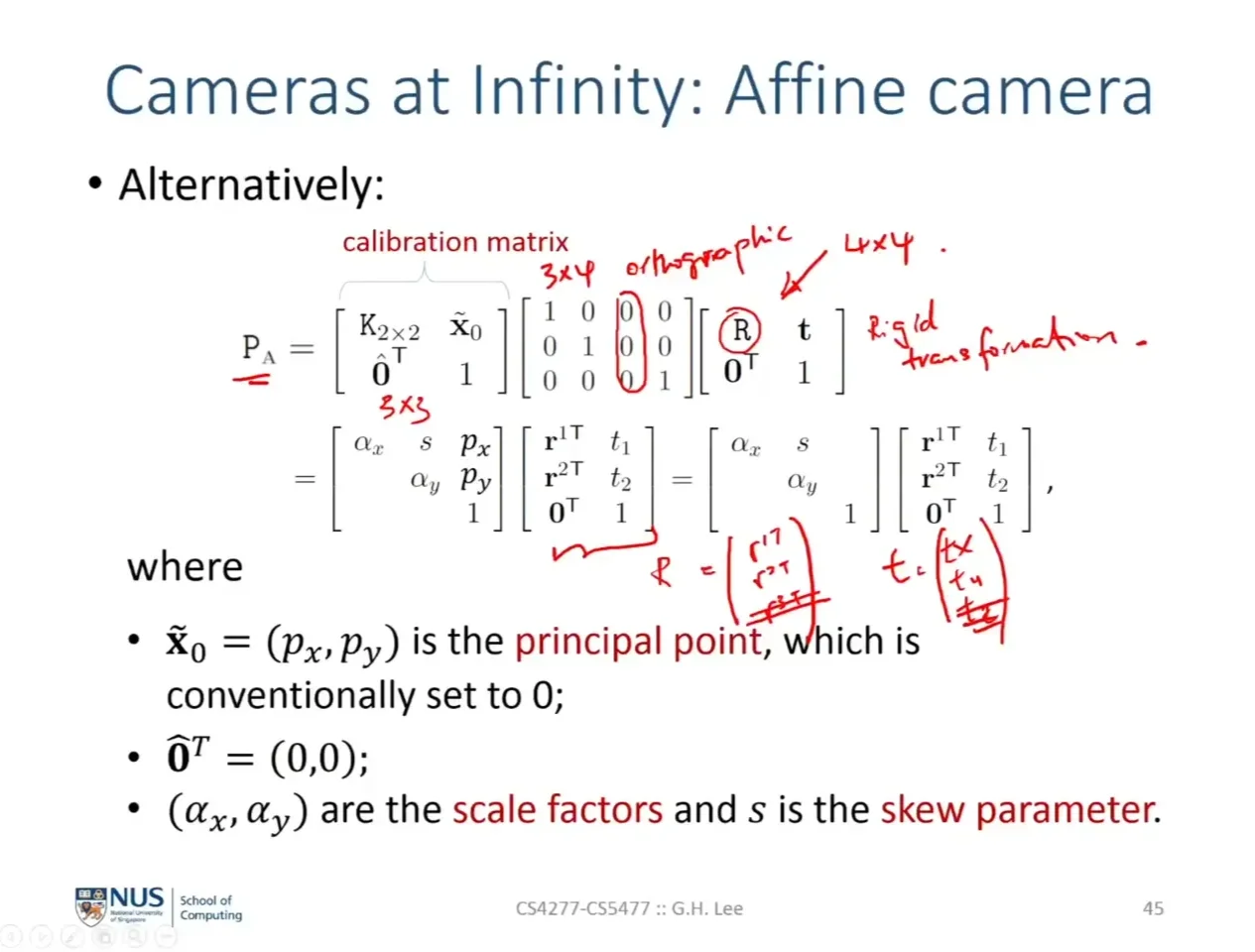

Affine camera의 특이한 점은 3차원에 2차원으로 투영해주는 3 by 4 matrix에서 세번째 column이 0이고 orthographic projection 이 이루어 진다는 점입니다.

affine camera에서는 왜곡이 없기 때문에 $p_x, p_y$를 관습적으로 0으로 두는 경향이 있습니다.

따라서 affine camera matrix는 8의 자유도를 가집니다.
- instrinsic에서 3, rotation에서3, traslation에서

  왜 rotation에서 3인가?
  $r^{1T},r^{2T},r^{3T}$가 외적관계로 dependent하기 때문에 $r^{1T},r^{2T}$가 결정되기 위해 $r^{3T}$가 결정되어야 함
$P_A$는 3의 rank를 가지는 $P_p$와 달리 2의 rank를 가지게 됩니다.

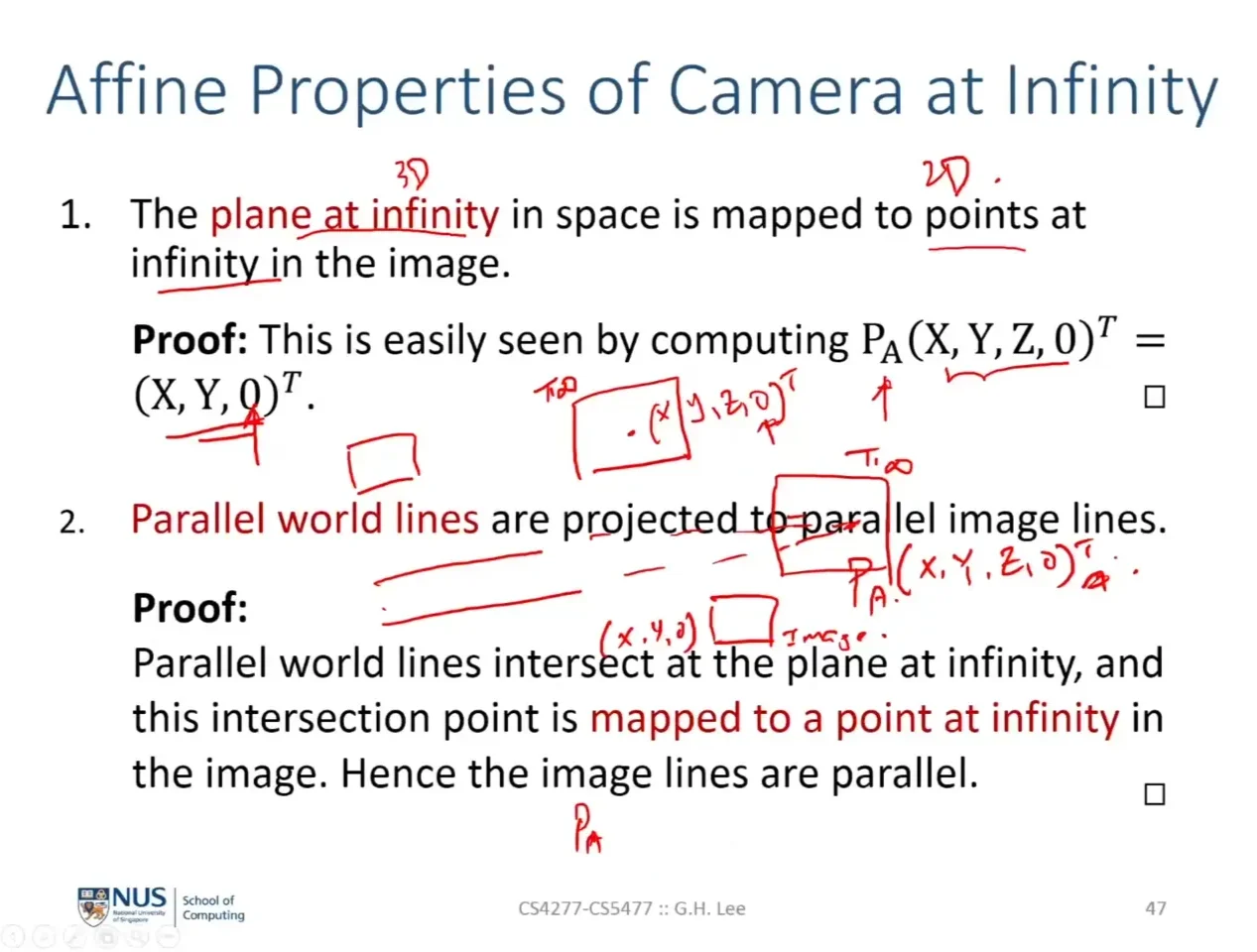

Affine camera의 특징

3차원 상의 무한대점이 2차원의 무한대점에 매핑됩니다. 3rd row가 $(0,0,0,1)$이기 때문입니다.
3차원에서 평행한 두선이 사영 후에도 평행을 유지합니다. affine 특성을 유지합니다. 원근 왜곡이 없습니다.

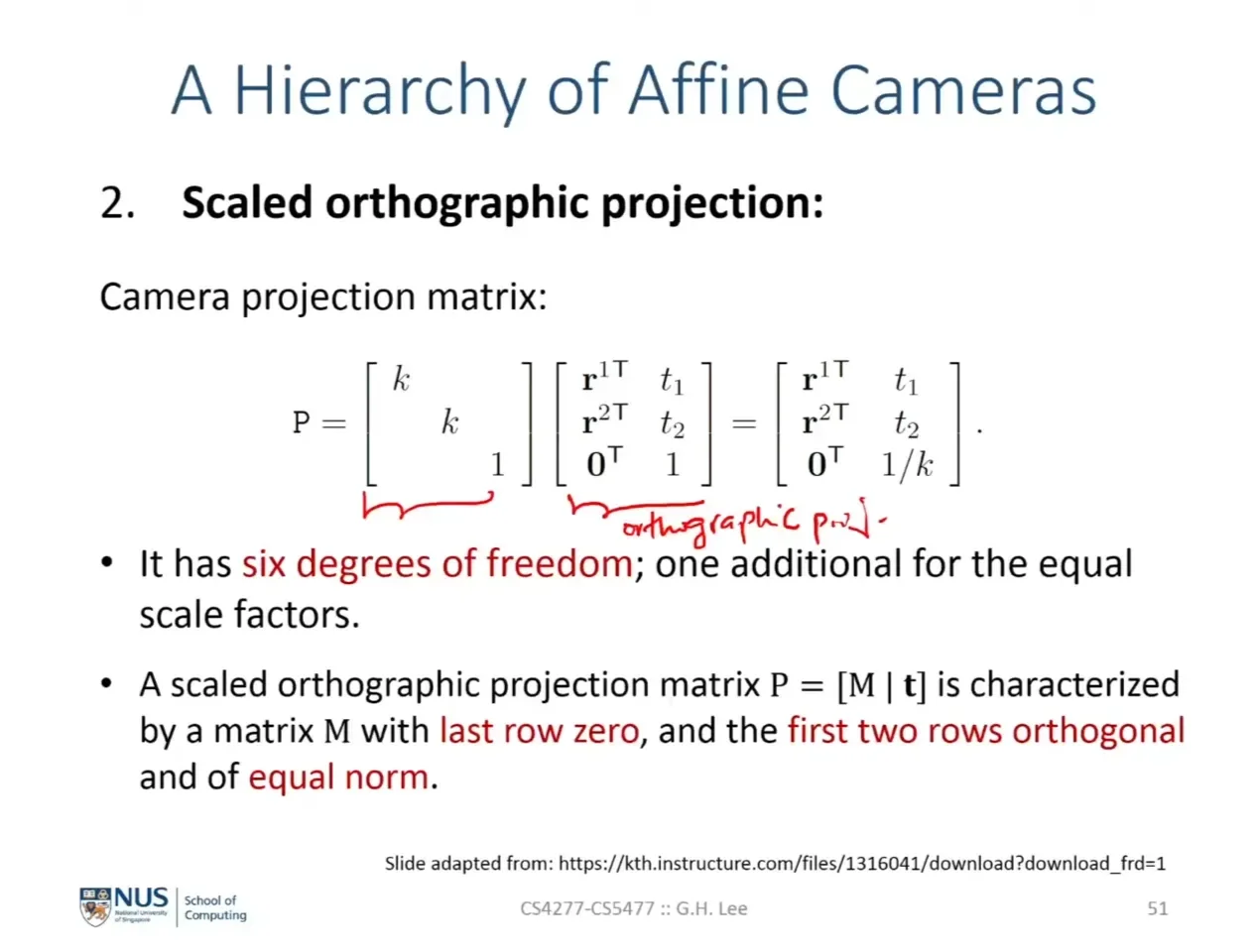

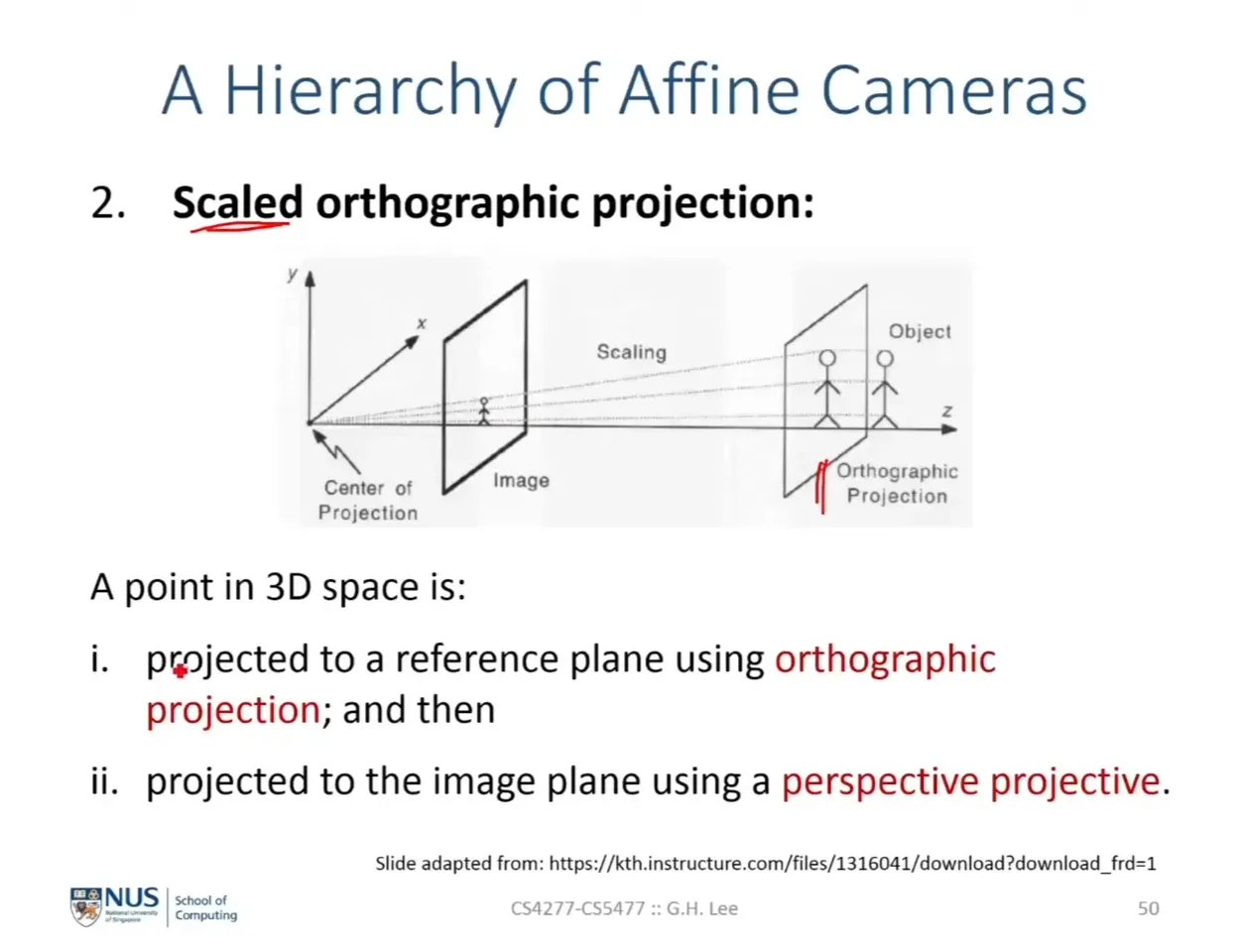

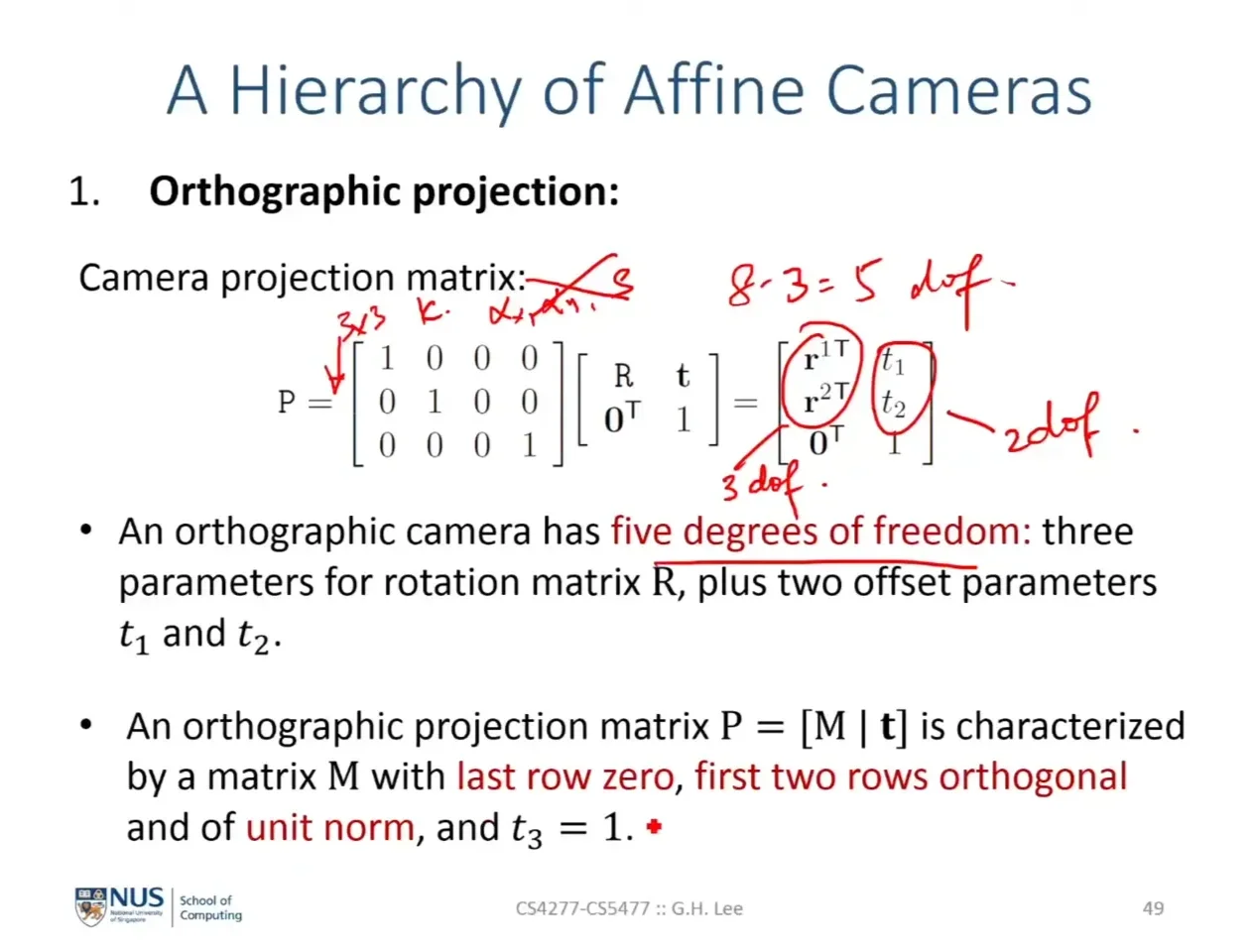

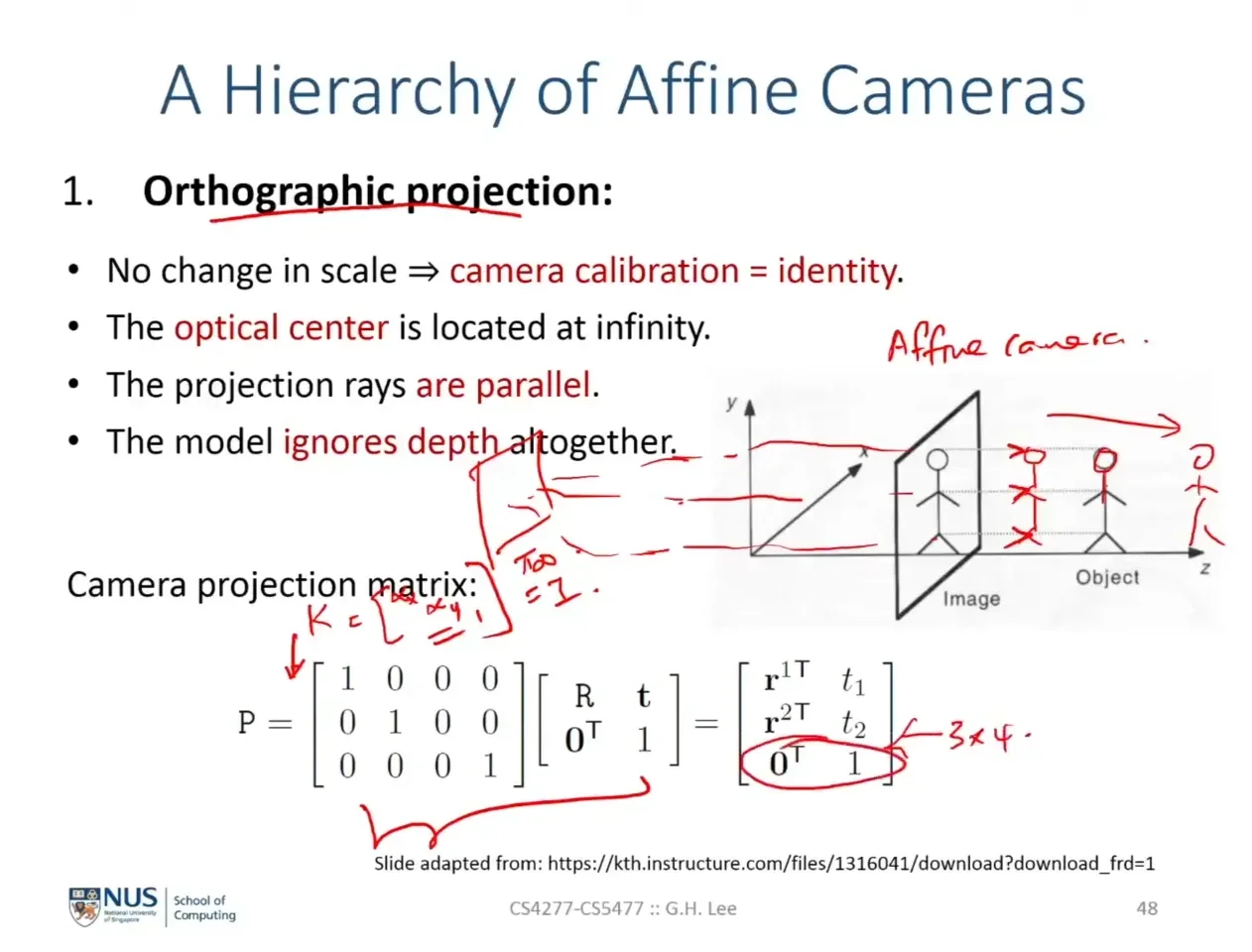

Orthographic projection

카메라 캘리브레이션 matrix가 identity matrix입니다. (스케일링 효과가 없습니다)
depth정보를 없앱니다.
카메라센터가 infinity에 있습니다.
instrinsic parameter가 없으므로 5의 자유도를 가집니다.
$P$ matrix의 마지막 row는 항상 $(0,0,0,1)$입니다.
