[Unist 복원 프로젝트] Part 9. dense lidar dataset

현재 상황

• 현재 상황은 lidar slam (fast-livo2)가 겉보이게는 정확해 보이지만 pose를 colmap의 pose와 비교해볼때 distance에는 2~6cm의, rotation에서는 2~3 도의 평균적인 오차가 있는 것을 확인하였다. 이러한 얼핏 보기에는 작아보이는 오차만으로도 3DGS 결과물에는 차이가 많이 발생하는 것을 확인하였다.
  • colmap 결과물 PSNR : 약 28 db
  • online slam 결과물의 PSNR : 약 21 db
• 이러한 문제의 원인에는 첫번째로 lidar - camera extrinsic calibration에서 문제가 있거나 fast-livo2의 slam결과물에서 이상이 있는 것으로 짐작할 수 있다.
  • global 최적화를 제대로 구현한다면 이러한 문제가 해결될 수도 있겠지만 병목이 생기고 있으니 일단 다음 단계로 먼저 넘어가기로 한다.

    dense lidar point 중첩

• livox mid360 lidar는 128채널 같은 라이다에 비해서 이동하면서 online slam할 경우에 생기는 lidar point가 mesh를 만들기에 dense하지 못하다. 따라서 삼각대에 고정해놓고 라이다 토픽을 특정 시간동안 중첩시켜서 dense한 라이다 포인트를 얻을 수 있도록 하려고 한다.
• 이후에 취득한 dense PCD들을 icp와 같은 매칭기법을 통해서 병합하고 작은 scene의 dens lidar point map을 취득 할 수 있다.

dataset 취득

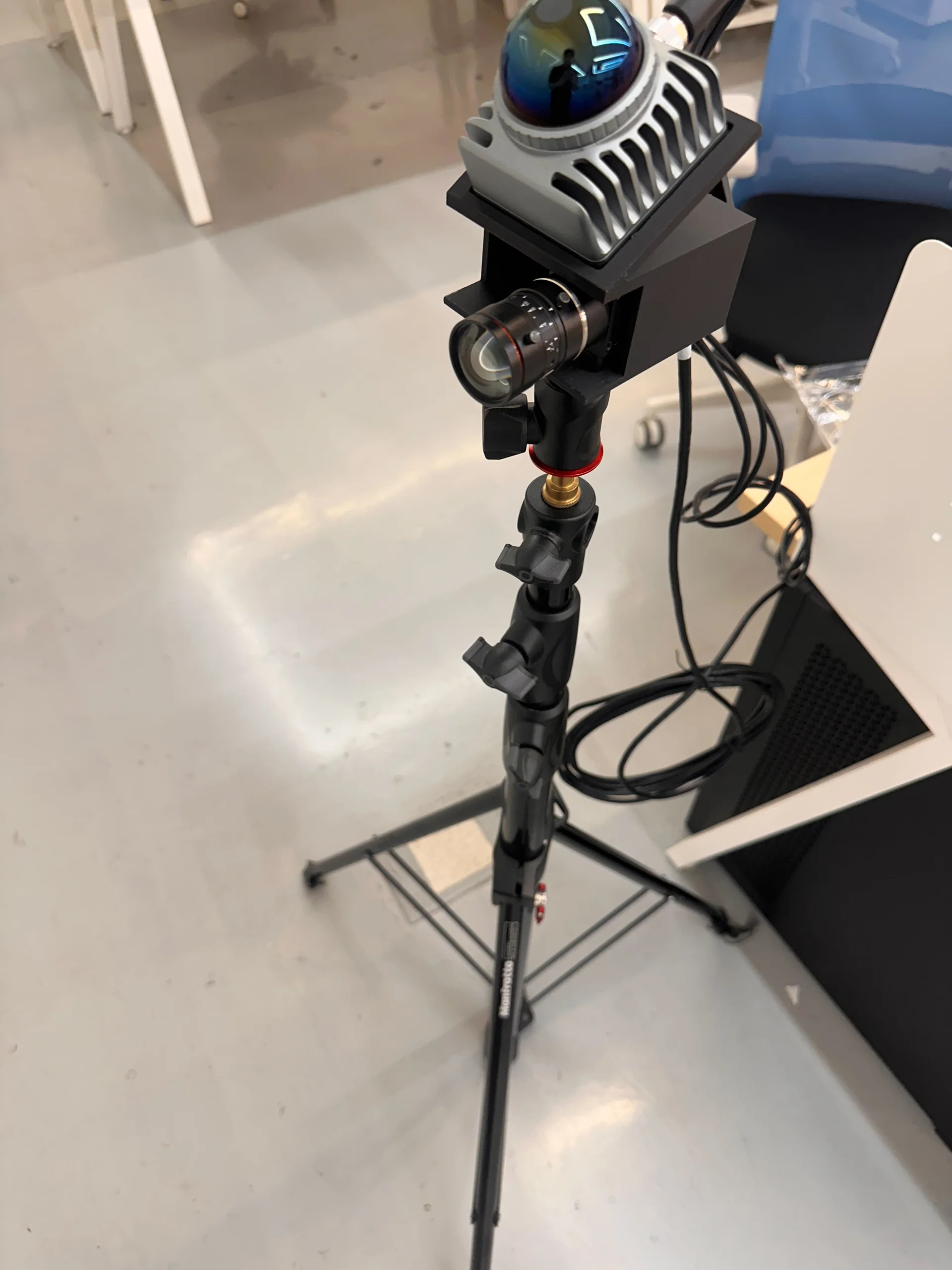

• 새로운 rig는 카메라의 1/4 inch hall과 딱 맞아 떨어진다. 데이터셋 취득 전략

1. 한곳에서 120초 동안 pcd (약 2천3000만 포인트)를 중첩한다.
2. 그곳에서의 이미지를 저장한다.
   1. 이름을 sequence로 저장하여 나중에 icp매칭에서 순차적으로 병합한다.
3. 삼각대 방향과 위치를 옮긴후 1,2를 반복한다.

dataset

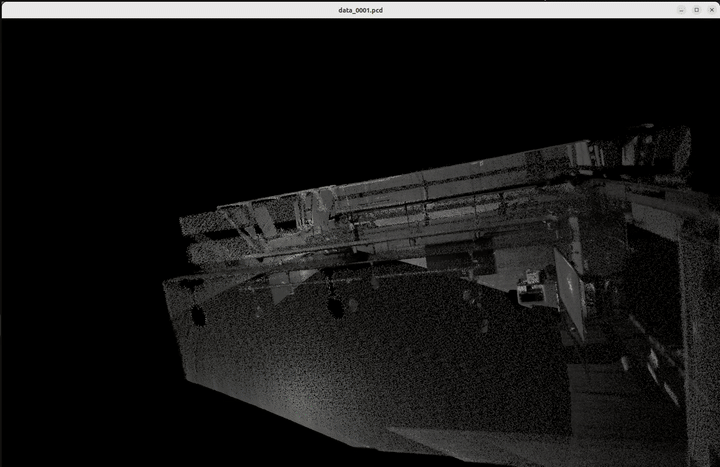

• pcd와 동시에 취득한 이미지가 중복되어있어서 1시간동안 촬영한 pcd file도 중복되어있지 않을까 두려웠지만,, 다행히 pcd data는 잘 취득된 것 같다.
• 1~2, 3~4, 5~6 번같이 2개씩 단위로 각도를 180도 회전해가면서 데이터를 수집하였다. 각 포인트가 0.5gb에 point개수도 같으니 ICP를 돌리는 것은 voxelize한 후에 진행하면 것 같다.

ICP strategy

먼저 순서대로 취득한 PCD point는 인접한 번호끼리 물리적으로 가까운 거리에 위치하기 때문에 먼저 이웃끼리 1~2, 3~4, 5~6과 같이 병합한 후에 병합한 결과물을 다시 이웃끼리 병합하는 식으로 진행하였다.

failure case

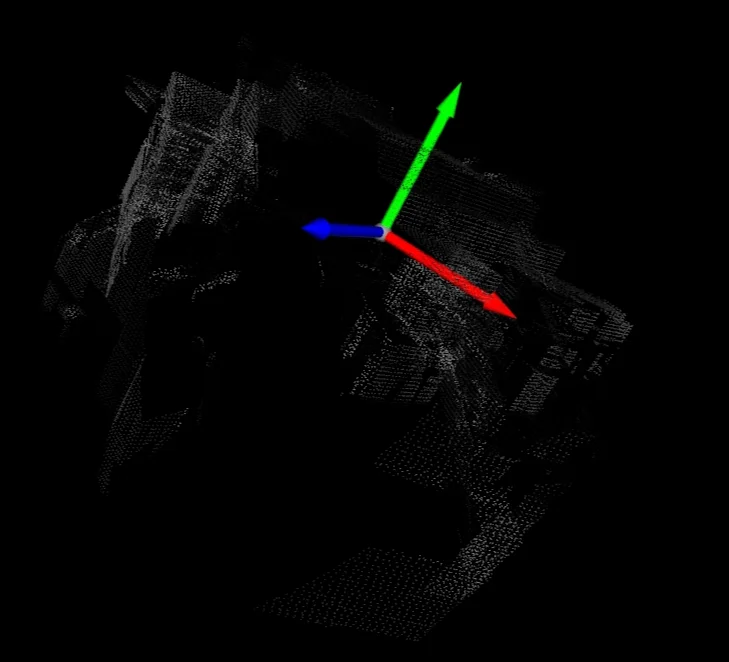

• 완전히 좌표계가 틀어져 버린 case 이다. 인접한 번호 사이에서 중복되는 feature가 별로 없을때에 이러한 현상이 나타날 수 있다.

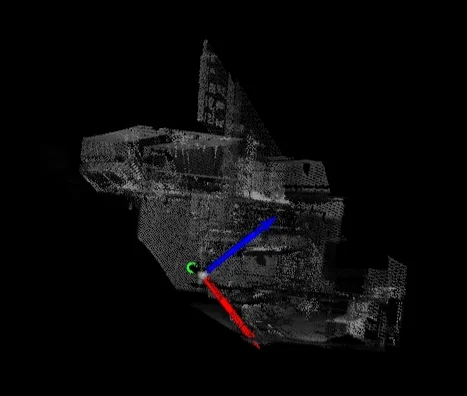

• 잘 정합된 것처럼 보이지만 직사각형인 방의 특성상 서로 정반대에 있는 면에만 중복되는 feature가 있다면 (ex 계단, & TV) 그러한 feature를 기준으로 두 PCD의 관계가 180도 틀어져 버리는 경우가 있다. 자세히 보면 한쪽 면에만 존재하는 작은 칠판이 양쪽에 존재하는 것을 확인할 수 있다.

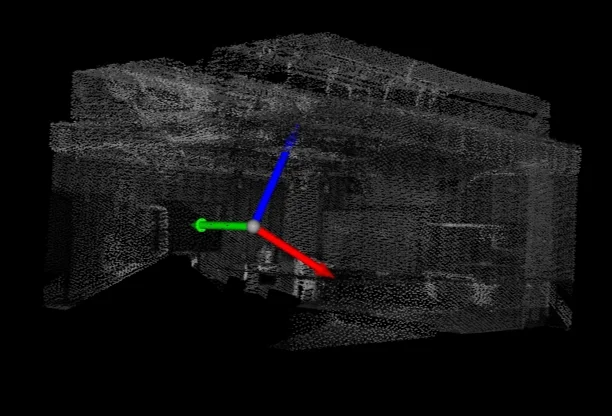

• lidar의 한계로 인해서 어쩔수 없이 ghosting point가 맺히는 현상이 있다.

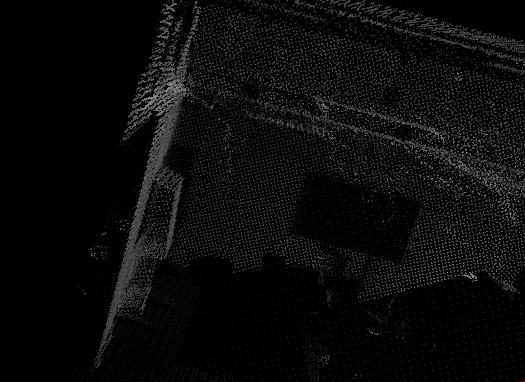

• lidar 센서의 outlier로 실제로 존재하지 않는 먼거리에 점이 찍히는 것을 확인할 수 있다.

Result

먼저 인접한 포인트 번호끼리 merge한 후에 육안으로 보기에 포인트끼리 매끄럽게 합쳐진 결과물을 가지고 1 ~ 18번 pcd 까지의 융합 결과를 한번 생성하였다.

과정

1. 원본 PCD 준비

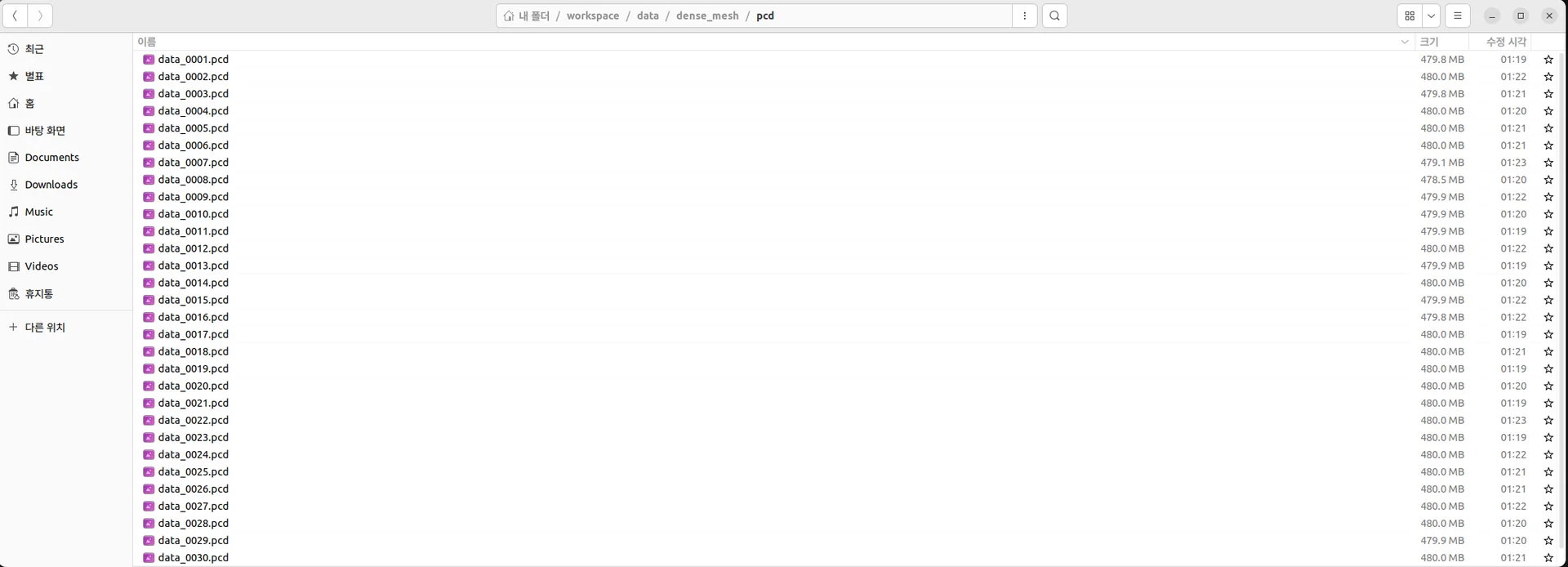

   • data_0001~0030.pcd
   • 각 파일 약 2,400만 points
2. ICP용 voxel 생성
   • dense 원본을 바로 ICP하지 않고, 각 PCD를 5cm voxel로 downsample 하였다.
   • 이후 outlier 방지를 위해 각 voxel cloud에서: abs(x)<=10, abs(y)<=10, abs(z)<=10 범위만 남김 (이 작업이 poincloud상의 원점에서 멀리 떨어진 이상한 outlier를 날려주어 포인트간의 merging quality를 높여주었다.)
3. 초기 trusted anchor를 구성
   • 시각 검수로 괜찮다고 판단한 조합들을 먼저 합침
   • 최종적으로 0001~0018까지 accepted root 생성
   • 이후 0019~0030은 하나씩 붙이는 방식으로 진행
4. interactive sequential ICP
   • 시작 root: 0001~0018
   • 0019부터 0030까지 하나씩:
     1. 현재 accepted root에 새 PCD 하나를 ICP
     2. Open3D 창으로 확인
   • 결과: accepted: 0001~0019, 0022~0030 rejected: 0020, 0021 (이 reject된 포인트들은 애초에 point가 방해물에 의해서 넓은 커버리지를 가지지 못하는 경향이 있었다.)
5. pose tightening
   • accepted된 각 PCD pose를 더 미세 조정
   • 방식:
     • 각 scan을 하나씩 잡고
     • 그 scan을 제외한 나머지 accepted scan들로 global map 생성
     • 해당 scan을 그 map에 point-to-plane ICP로 다시 정렬
   • 0001은 anchor로 고정해서 전체 좌표계가 흔들리지 않게 함
   • 2 iteration 수행
   • 변화량은 대부분 mm 단위라 안정적으로 수렴
6. 최종 dense 병합
   • ICP는 cropped voxel cloud로 했지만,
   • 최종 dense PCD는 crop하지 않음
   • accepted raw PCD 전체 points에 refined pose를 적용해서 병합

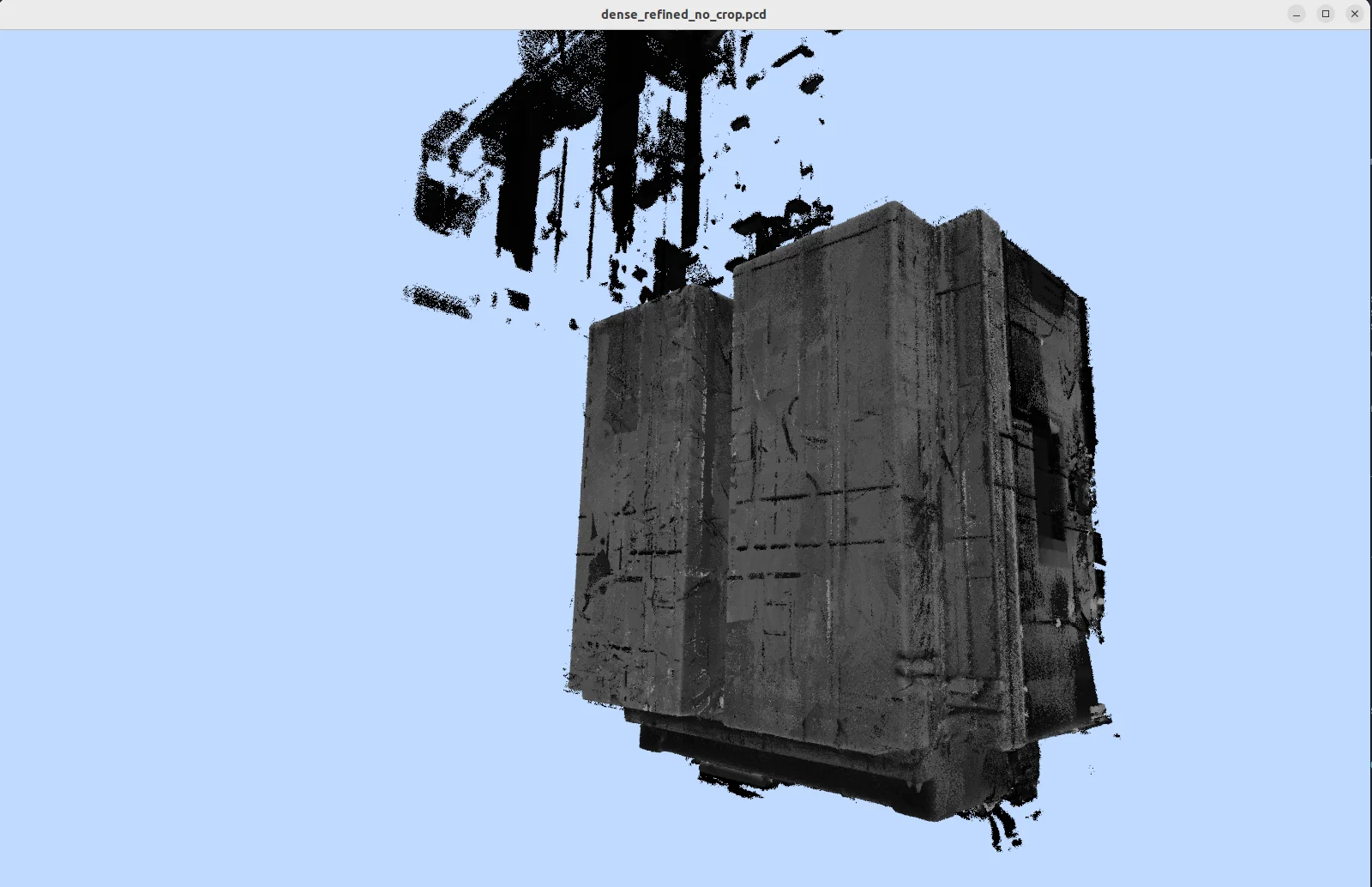

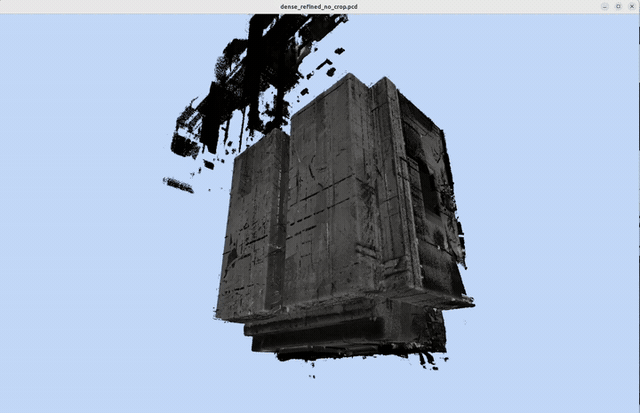

   • 최종: ICP/refined_abs10_poses/dense_refined_no_crop.pcd
   • 포함: 0001~0019, 0022~0030
   • 제외: 0020, 0021
   • 총 points: 671,806,848 (6억 7000만개)
