Sensor & Rig
mid 360s
- 고정형 라이다로 회전형라이다와 다르게 비 반복적인 pattern이 나타나는 것이 특징이다.
- livox sdk2, ros2 패키지를 설치하여 토픽을 확인할 수 있으며 PTP와 외부 line을 통해 데이터 동기화를 지원한다.
D435f
- intel realsense의 depth camera이며 mono rgb와 양쪽 적외선 센서의 disparity를 활용한 depth 출력이 있다.
- 카메라 위의 몰렉스 단자를 통해서 1번 pin을 통해 외부트리거 데이터 동기화를 지원하지만 하지만 이는 depth 출력에대해서만 지원한다… 조금 더 상위 버전인 d455계열에서는 depth & rgb 싱크를 지원하기때문에 카메라를 교체할 필요가 있다.
RIG

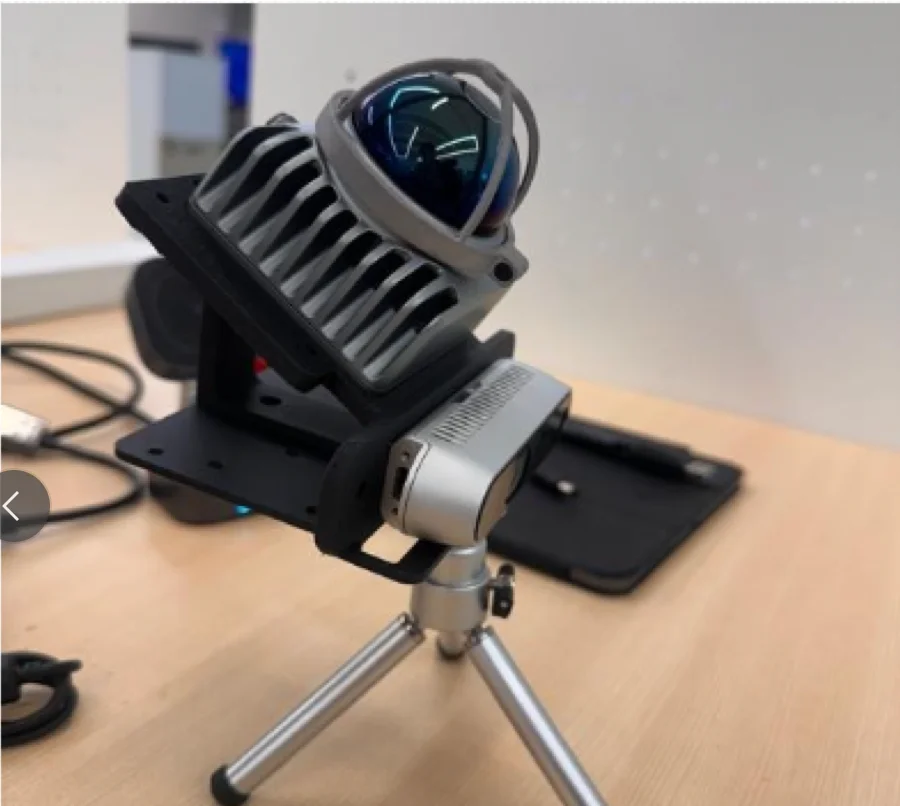

- 센서들의 마운트로 현재는 jetson이나 선들이 들어갈 자리가 없기 때문에 해당 사항을 반영하고 프로파일로 두손으로 잡을 수 있게 하여 추후 다시 제작하려고 한다.
Calibration
Intrinsic calibration
https://github.com/rameau-fr/MC-Calib

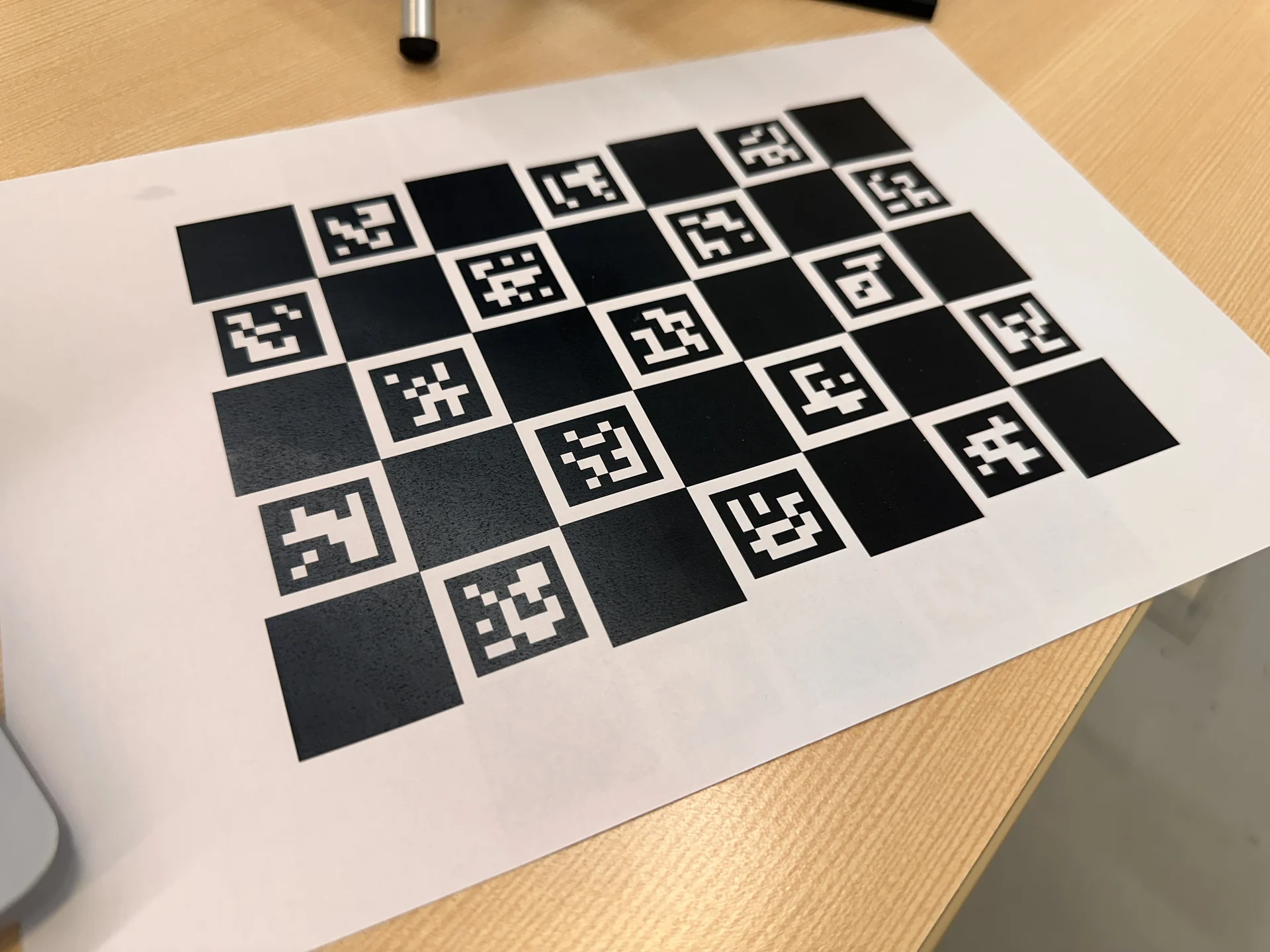

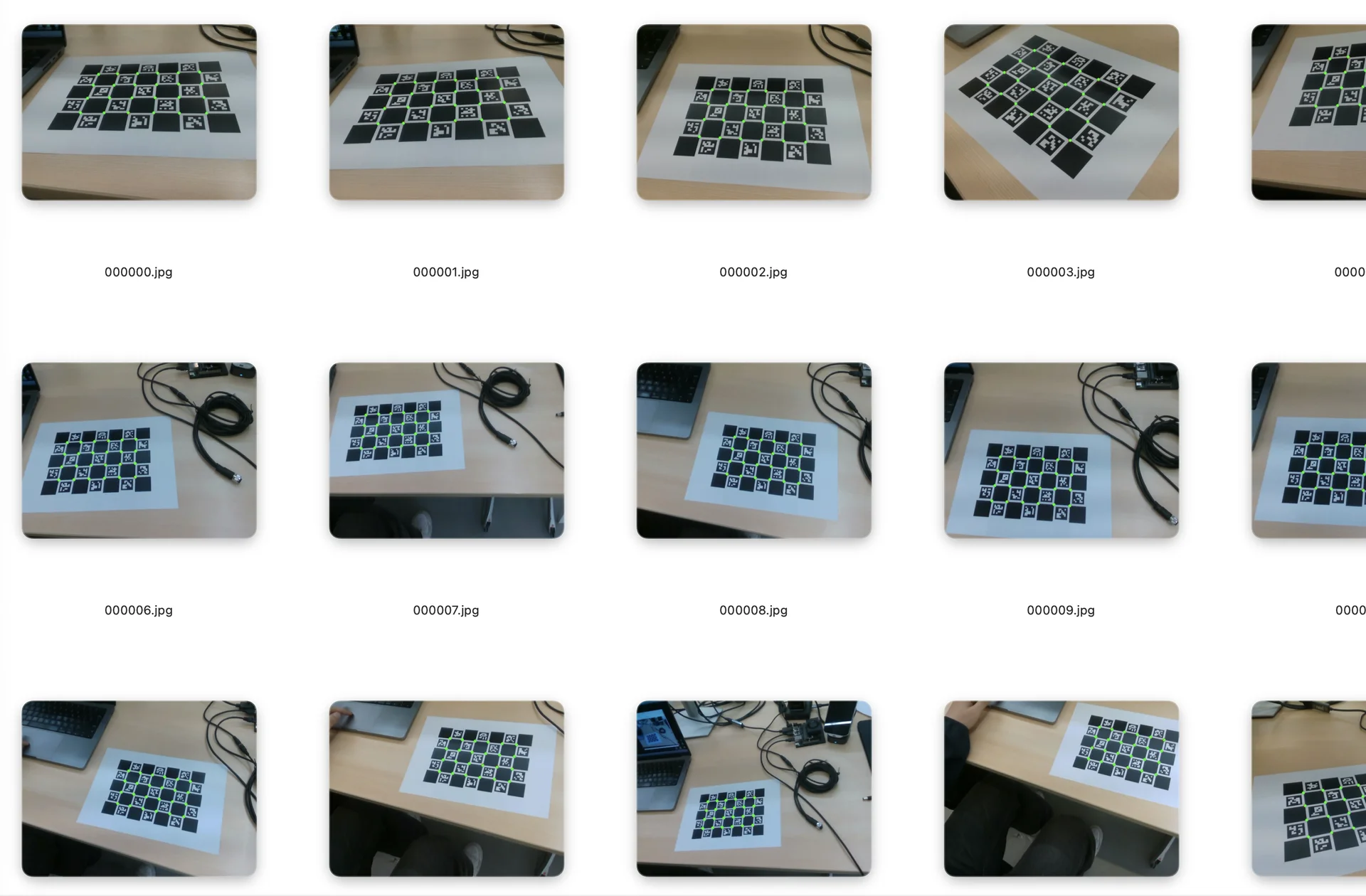

- docker 안에서 mc-calib 패키지를 빌드하고 board generation코드를 통해서 5 by 7 보드를 작성하고 프린트하였다.
config
- 측정결과 박스의 길이는 29cm, 아르코마커의 크기는 22cm였다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
######################################## Boards Parameters ###################################################
# [중요] 출력할 보드의 칸 수입니다. (보통 가로가 더 길게 만듭니다)
number_x_square: 7
number_y_square: 5
resolution_x: 1000 # 출력용이므로 해상도를 높였습니다.
resolution_y: 1000
length_square: 0.029
length_marker: 0.022
number_board: 1 # 카메라 1대이므로 보드 1개면 충분합니다.
boards_index: [] # 비워두면 0번 인덱스 보드를 사용합니다.
# [중요] 출력 후 자로 잰 실제 사각형의 한 변 길이 (예: 4.0cm면 4.0 입력)
square_size: 0.029
############# Boards Parameters for different board size #################
number_x_square_per_board: []
number_y_square_per_board: []
square_size_per_board: []
######################################## Camera Parameters ###################################################
distortion_model: 0 # 리얼센스 RGB는 Brown(0) 모델을 씁니다.
distortion_per_camera : []
number_camera: 1 # ### 1로 수정 (카메라 1대)
refine_corner: 1
min_perc_pts: 0.3 # ### 0.3으로 하향 (보드가 살짝 가려져도 인식되게 함)
cam_params_path: "None"
fix_intrinsic: 0 # 내측 파라미터를 새로 구할 것이므로 0 유지
######################################## Images Parameters ###################################################
# [중요] 실제 사진이 들어갈 경로 (미리 폴더를 만들어두세요)
root_path: "../data/my_realsense/images"
cam_prefix: "Cam_"
# 처음엔 "None"으로 두세요. (이미 특징점을 뽑아둔 게 아니기 때문)
keypoints_path: "None"
######################################## Optimization Parameters ###################################################
quaternion_averaging: 1
ransac_threshold: 5 # 너무 낮으면 인식이 까다로우니 5 정도로 완화
number_iterations: 1000
######################################## Hand-eye method #############################################
he_approach: 0
######################################## Output Parameters ###################################################
# [중요] 결과 파일이 저장될 위치
save_path: "../data/my_realsense/output"
save_detection: 1 # 인식 결과를 눈으로 확인하기 위해 1로 설정
save_reprojection: 1 # 보정 결과를 확인하기 위해 1로 설정
camera_params_file_name: "realsense_intrinsic.yml"
결과
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
nb_camera: 1
camera_0:
camera_matrix: !!opencv-matrix
rows: 3
cols: 3
dt: d
data: [ 602.67991775128519, 0., 321.40607074071954, 0.,
603.24811474916351, 255.87074469949764, 0., 0., 1. ]
distortion_vector: !!opencv-matrix
rows: 1
cols: 5
dt: d
data: [ 0.030677480758436598, 0.50569847109540544,
0.0023319303176375468, -0.002259486639755007,
-1.78567003855249 ]
distortion_type: 0
camera_group: 0
img_width: 640
img_height: 480
camera_pose_matrix: !!opencv-matrix
rows: 4
cols: 4
dt: d
data: [ 1., 0., 0., 0., 0., 1., 0., 0., 0., 0., 1., 0., 0., 0., 0.,
1. ]
- 결과적으로 3d 로 추정한 point의 projection error도 매우 낮게 나왔고 카메라의 해상도, 주점, 초점거리, 왜곡 계수등을 알수있게 되었다.
lidar-camera calibration
- lidar based calibration은 colored pointcloud를 만들거나 camera pose를 구할때 매우 정밀할 필요가 있다.
- 또한 lidar가 비반복적인 패턴을 가지는 livox mid 360s lidar이기 때문에 general한 lidar에서 전부 통용되는 calibration 방식이 필요했다.
Automatic Extrinsic Calibration of a Camera and a 3D LiDAR using Line and Plane Correspondences
https://publications.ri.cmu.edu/storage/publications/2018/09/Zhou18iros.pdf
- lidar와 카메라의 강체변환(6dof)을 체커 캘리브레이션 보드의 plane과 가장 자리의 4개 line을 구하고 이를 이미지의 line과 맞추는 식으로 제약 조건을 건다.
FAST-Calib: LiDAR-Camera Extrinsic Calibration in One Second
https://arxiv.org/pdf/2507.17210
- 내부의 4개의 구멍이 뚫린 캘리브레이션 보드에 동그란 구멍을 뚫어 라이다에서 해당 원을 인식하게 하여 중심의 좌표와 카메라의 픽셀을 매칭하는 2d-3d correspondence를 4개 구할 수 있게 된다.
위의 두 논문을 참조하여 일반 체커보드에서도 모든 lidar에 사용가능한 캘리브레이션 tool을 공부도 할 겸 제작해보겠다.
Repository
데이터 수집

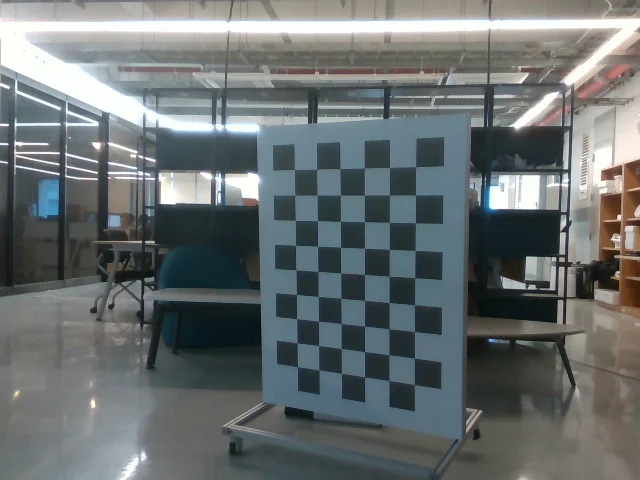

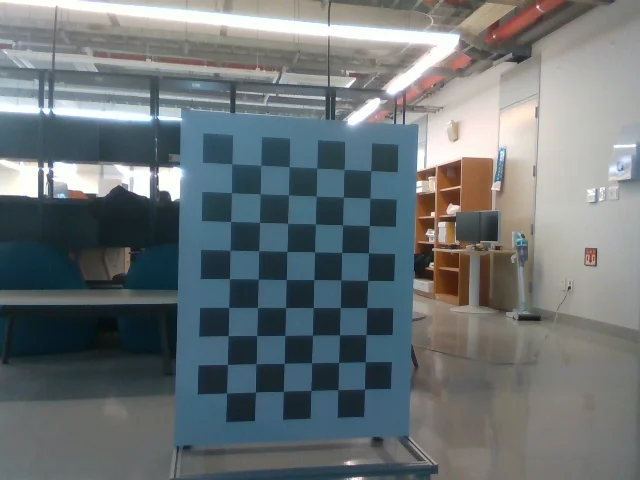

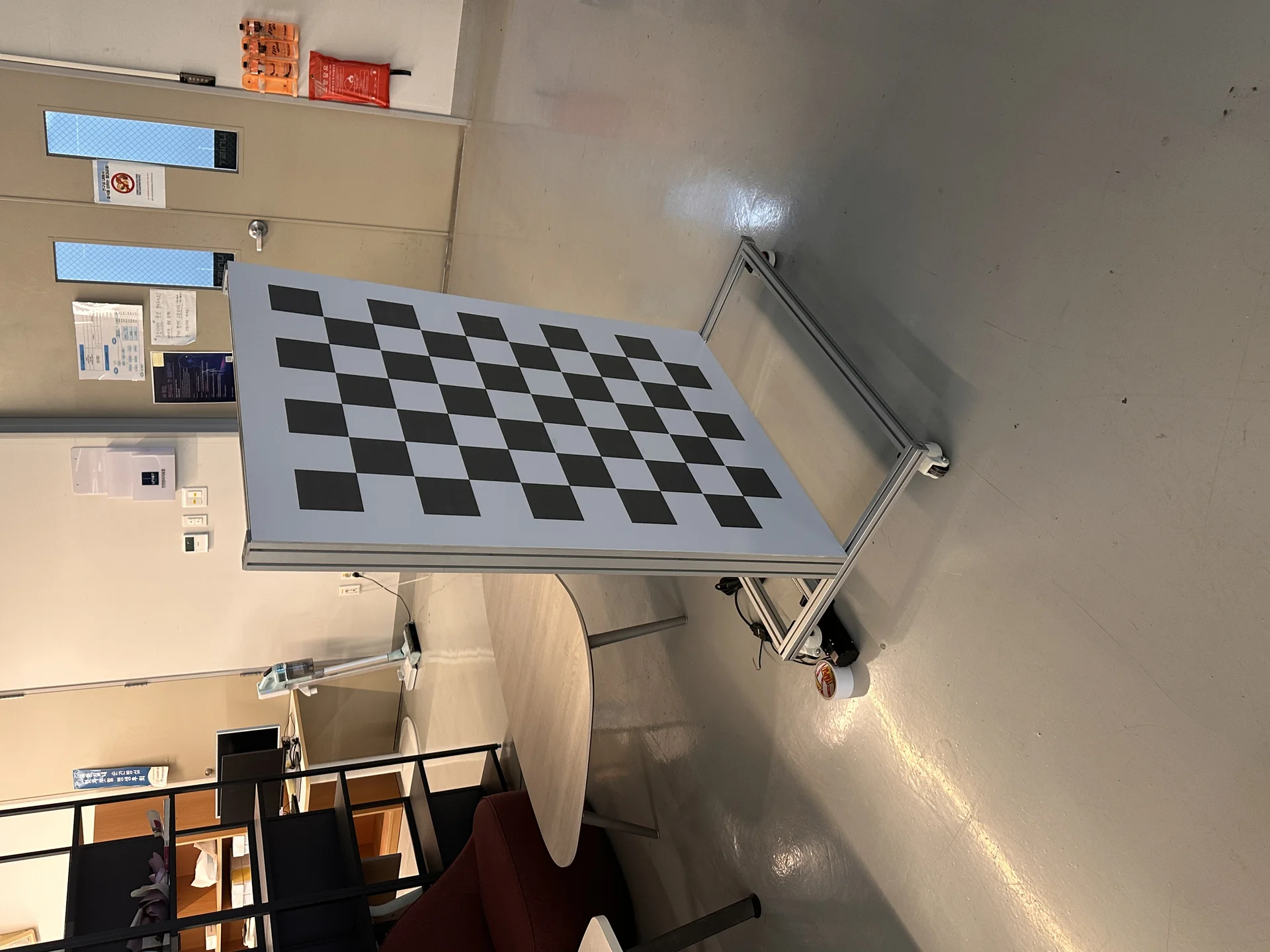

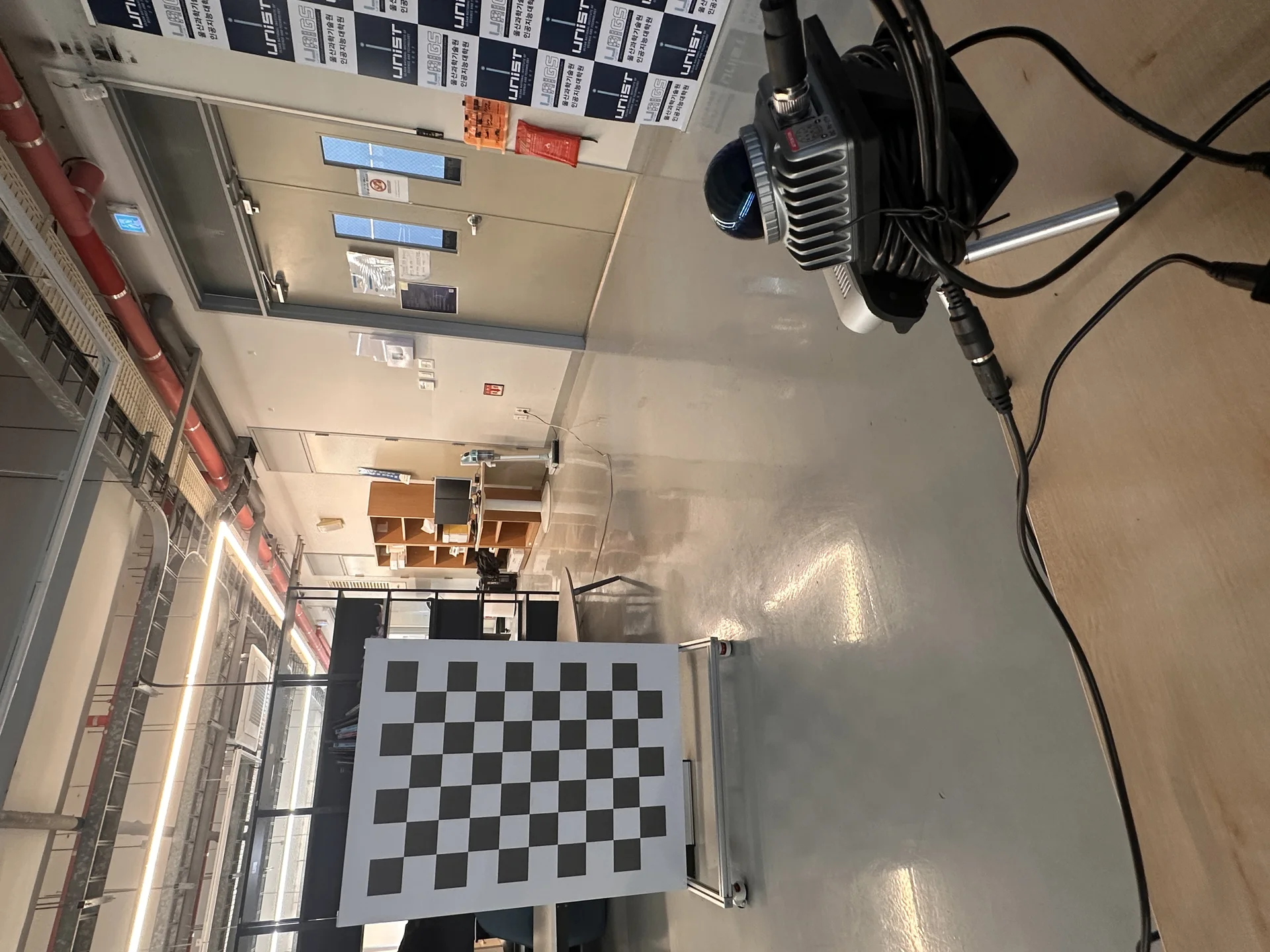

- 이렇게 이미지에 꽉 차는 한도에서 캘리브레이션 보드를 RIG와 최대한 가깝게 하여 총 9set의 pcd, png format의 데이터셋을 취득하였습니다.
- 데이터 set별로 plane의 방향을 변경하기 위헤 좌우로 기울이거나 바닥에 받침을 넣어 위아래로 기울이면서 수집한 데이터셋의 다양성을 확보하였습니다.
촬영된 png file

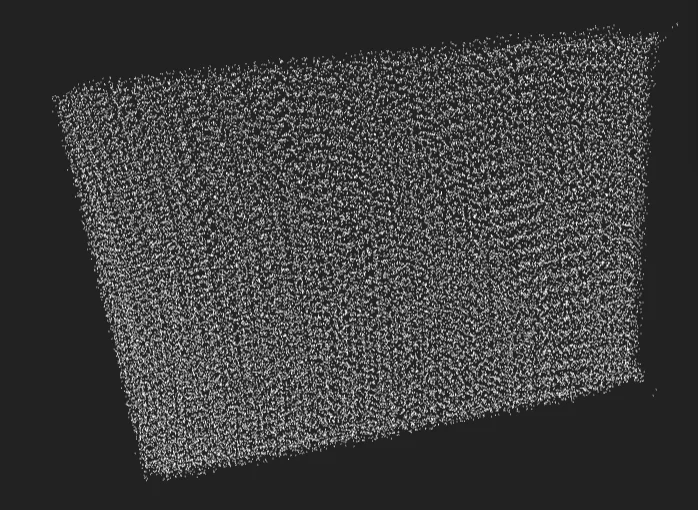

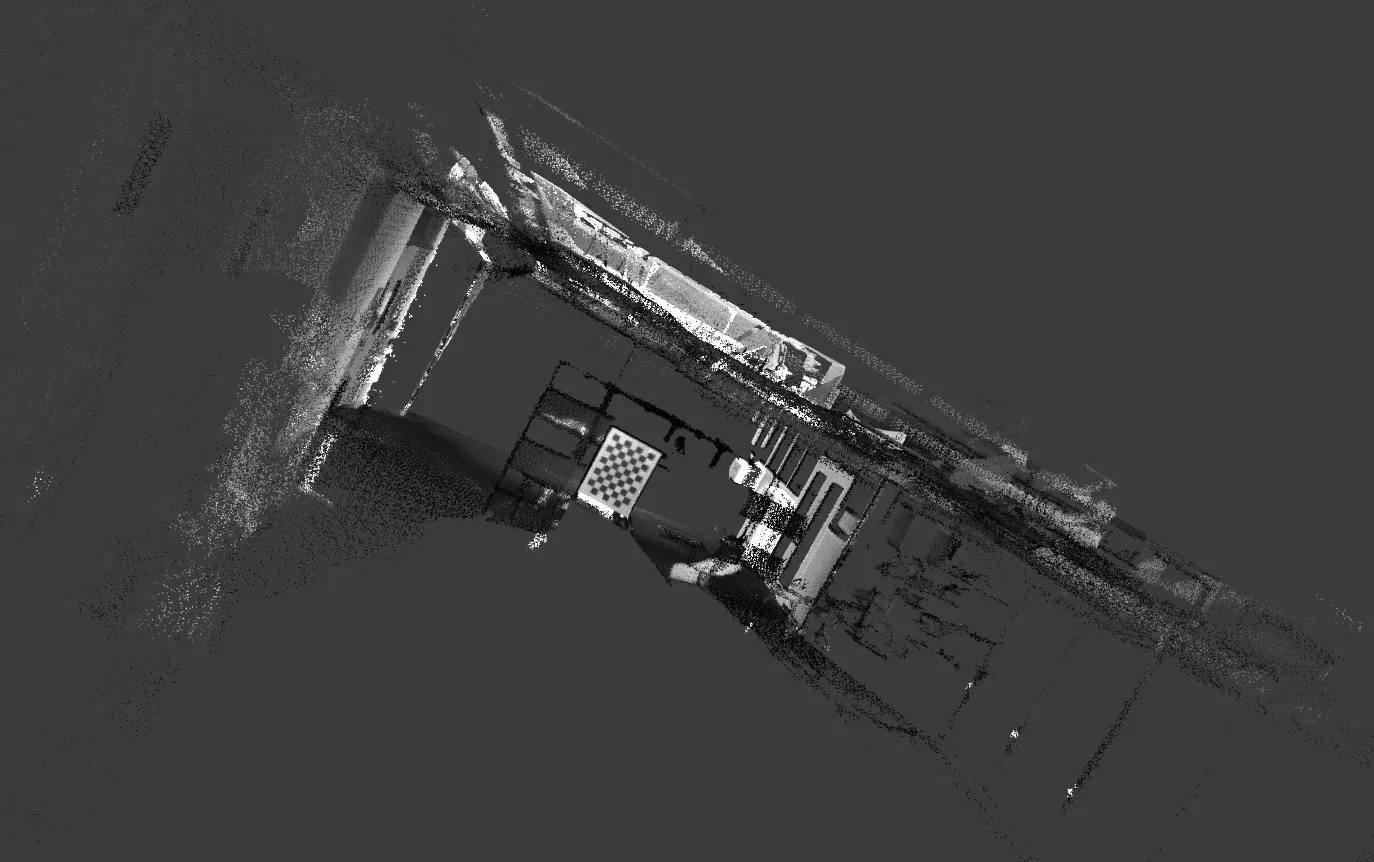

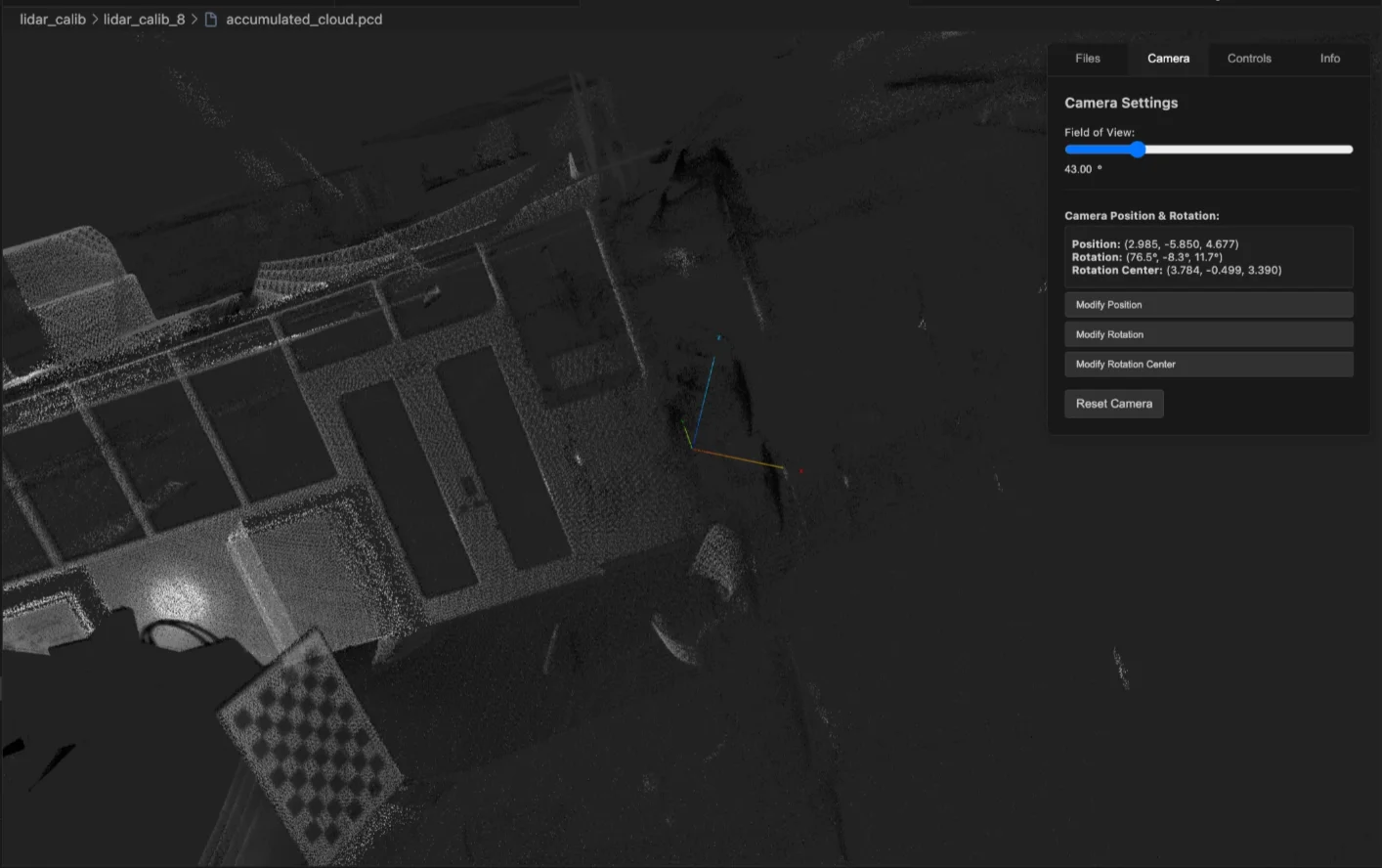

100개의 topic을 중첩한 lidar PCD file
lidar 데이터 실시간 compression..
image processing
Undistorting
먼저 line의 직선성을 확보하기 위해서 왜곡이 되어있는 이미지를 undistort합니다.

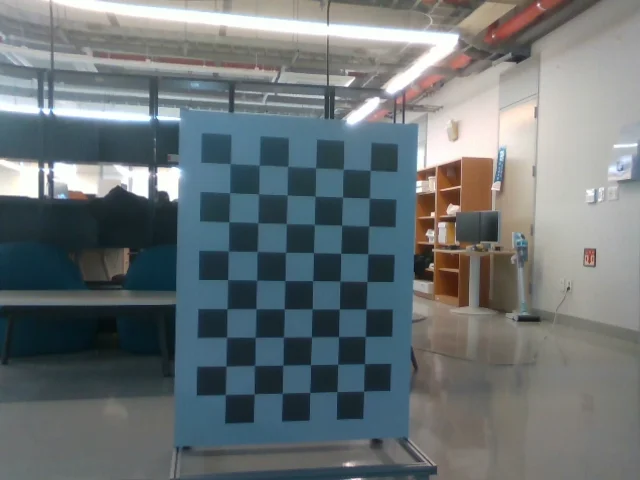

- 먼저 체커보드는 사각형의 size가 10cm, 흰색 테두리의 길이가 7.5cm인 7x10 보드이다.

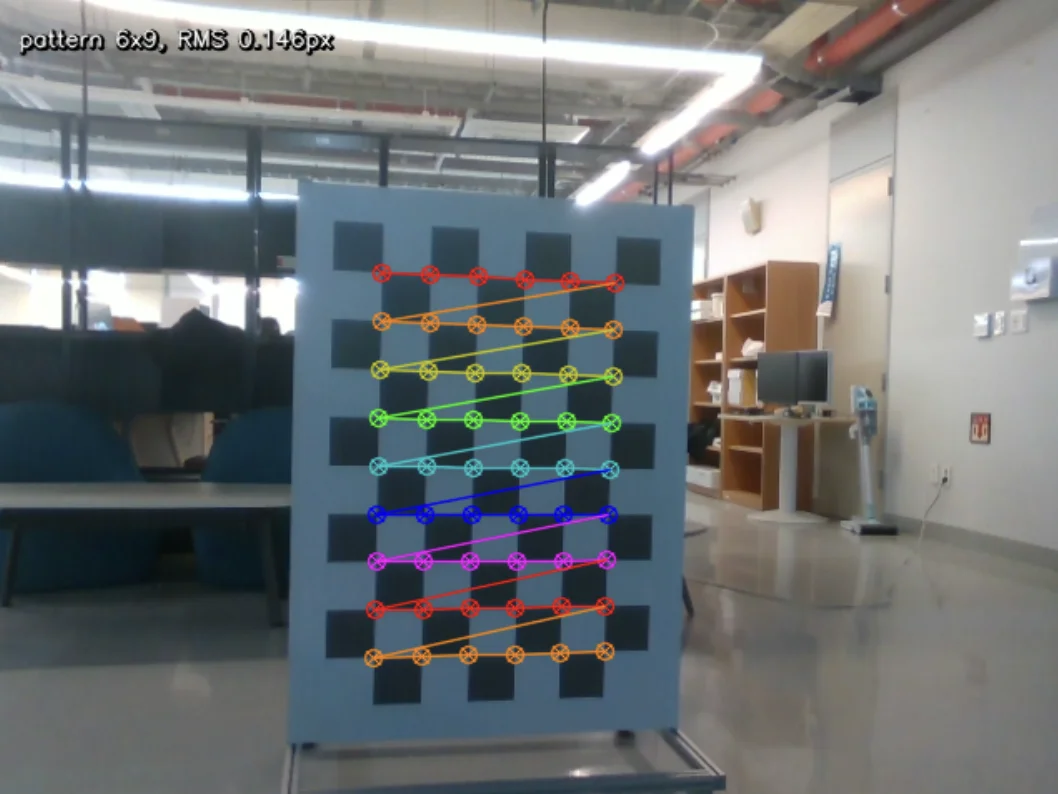

- 먼저 이미지의 체커보드상의 inner coner를 찾고 이 점들은 간격과 line이라는 점을 알고 있기 때문에 PnP 알고리즘을 통해 점들의 3d 좌표를 알아낼 수 있게 되고 체커보드의 Camera coordinate상의 평면을 구할 수 있게 된다.

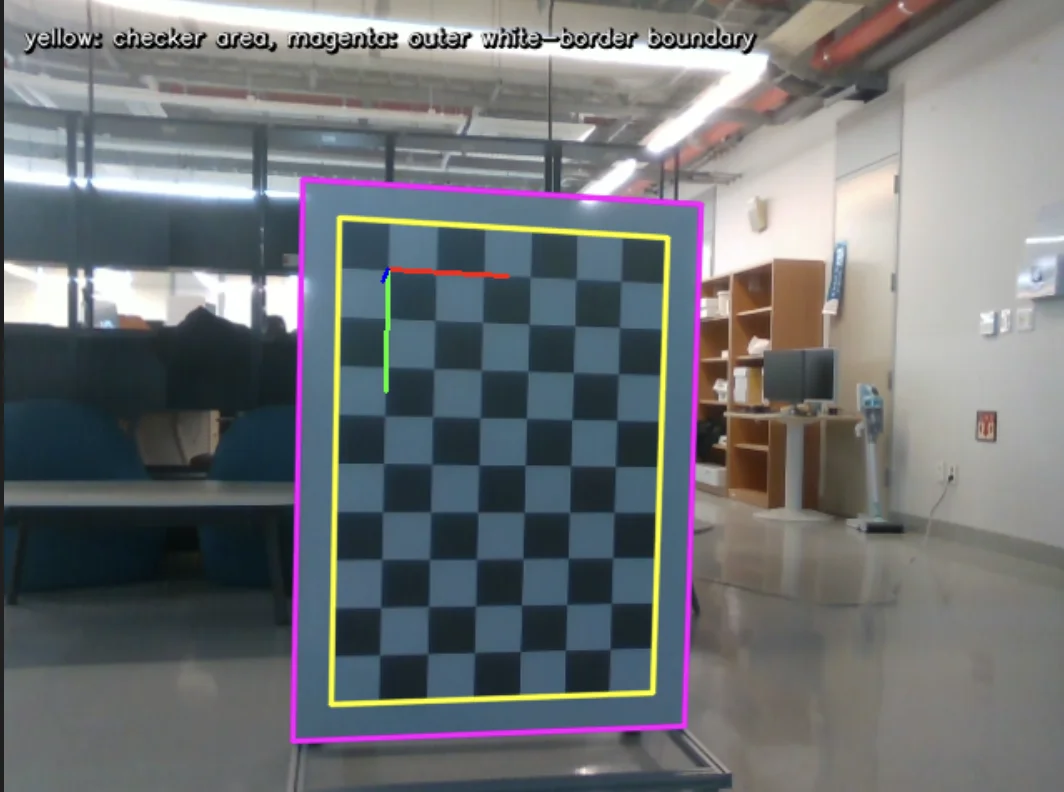

- 이후 알고있는 카메라 보드의 prior를 통해 실제 보드의 outerline을 다시 projection하여 추측할 수 있게 됩니다.
lidar processing

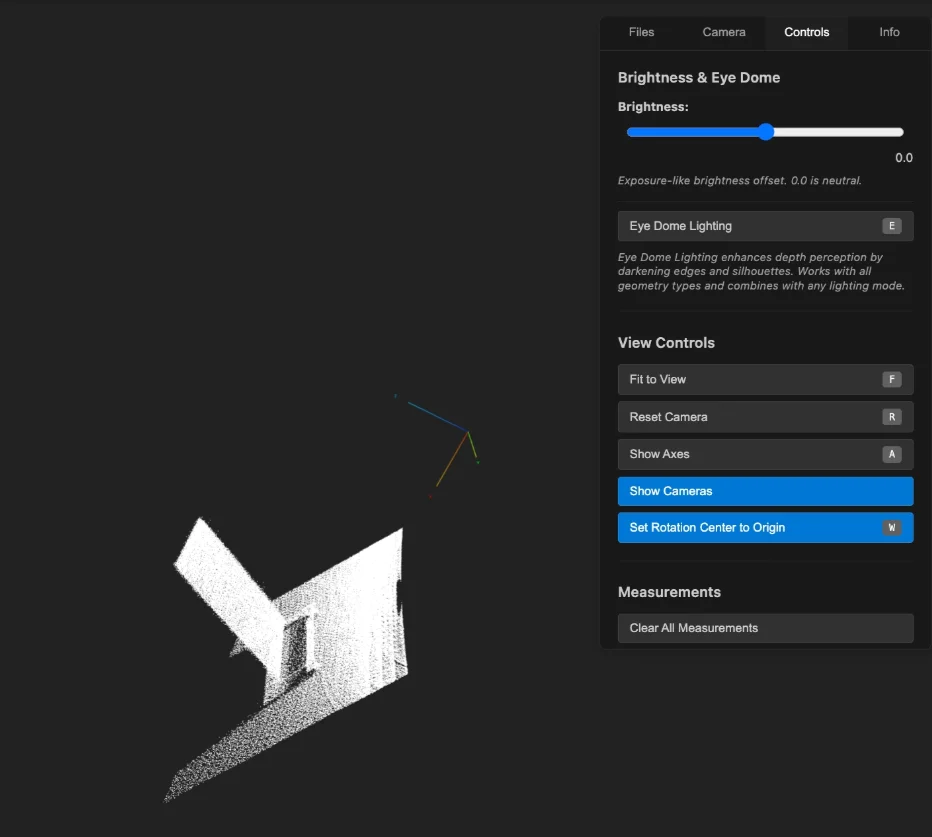

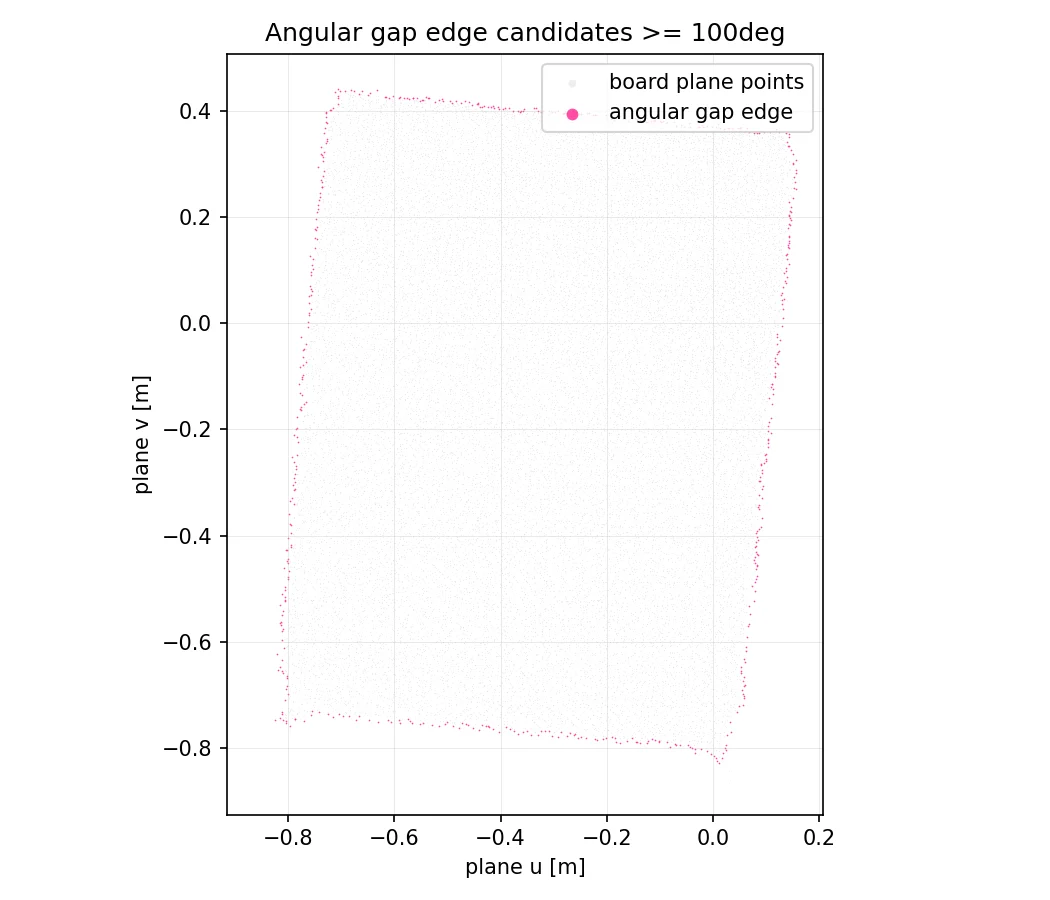

100개의 lidar packet이 중첩된 라이다를 살펴볼때 intensity를 기준으로 물체를 파악할 수 있으므로 굉장히 dense하게 장면이 표현된 것을 확인할 수 있다.
Passthrough filter

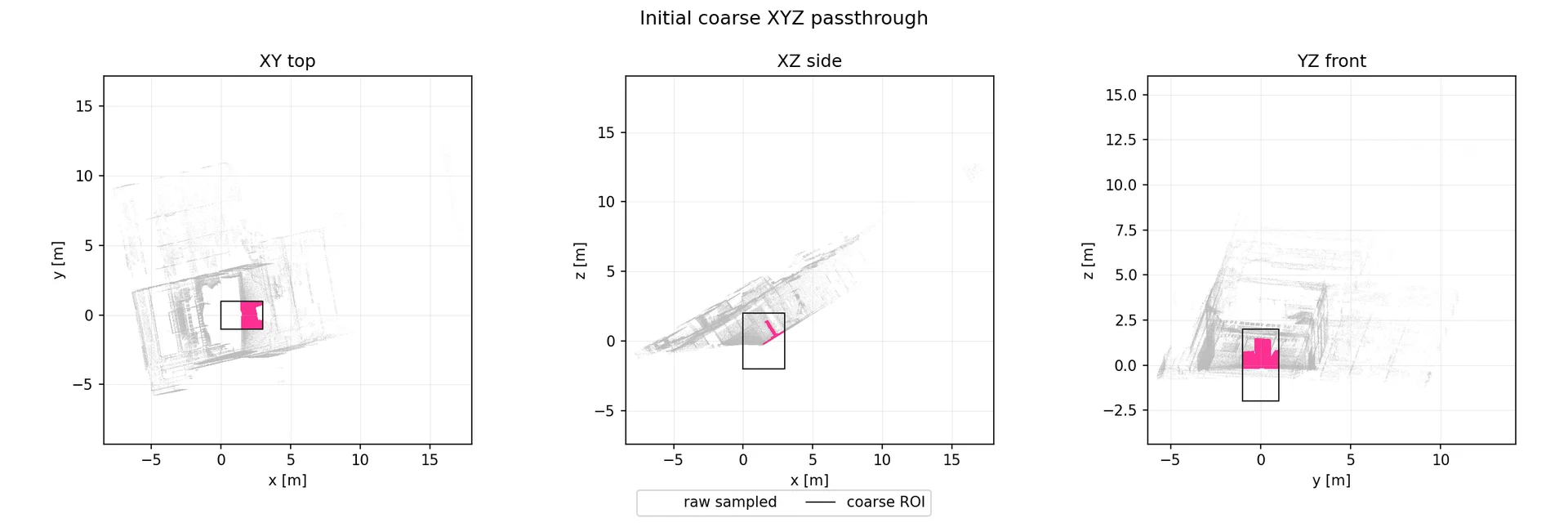

먼저 좌표축 기준으로 아래와 같은 기준으로 포인트를 필터링 해보았다.
- x축 : [0, 3], y축 : [-1, 1] , z축 : [-2, 2]

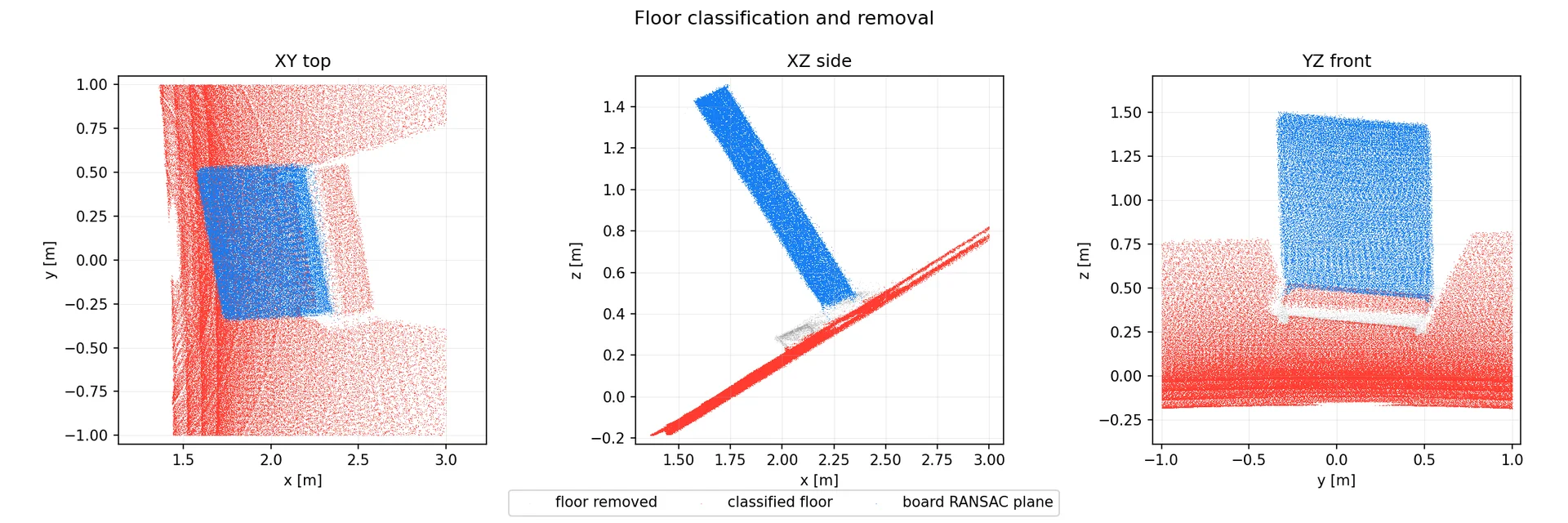

RANSAC + line filtering
이후 ransac 알고리즘을 통해 평면을 추출할 수 있는데 ransac에 평면이 두개라는 prior를 주고 찾아낸 두 평면중에서 inlier와 원점과의 거리를 비교하여 가장 먼 포인트를 가지는 평면을 바닥이라고 휴리스틱하게 생각하여 제거한다.
이후에 남겨진 체커보드의 노멀방향으로 다시 passthrough filter를 적용한다.
- 여기서 threshold를 정하는 기준은 평면의 median값을 기준으로 inlier들의 편차를 구하고 그 편차들의 median값을 기준으로하여 3배의 거리값으로 잡는다 이렇게 medain값을 활용하면 일부의 outlier에 기준 threshold가 끌려가는 일을 방지할 수 있게 된다.
- 여기서 threshold를 정하는 기준은 평면의 median값을 기준으로 inlier들의 편차를 구하고 그 편차들의 median값을 기준으로하여 3배의 거리값으로 잡는다 이렇게 medain값을 활용하면 일부의 outlier에 기준 threshold가 끌려가는 일을 방지할 수 있게 된다.

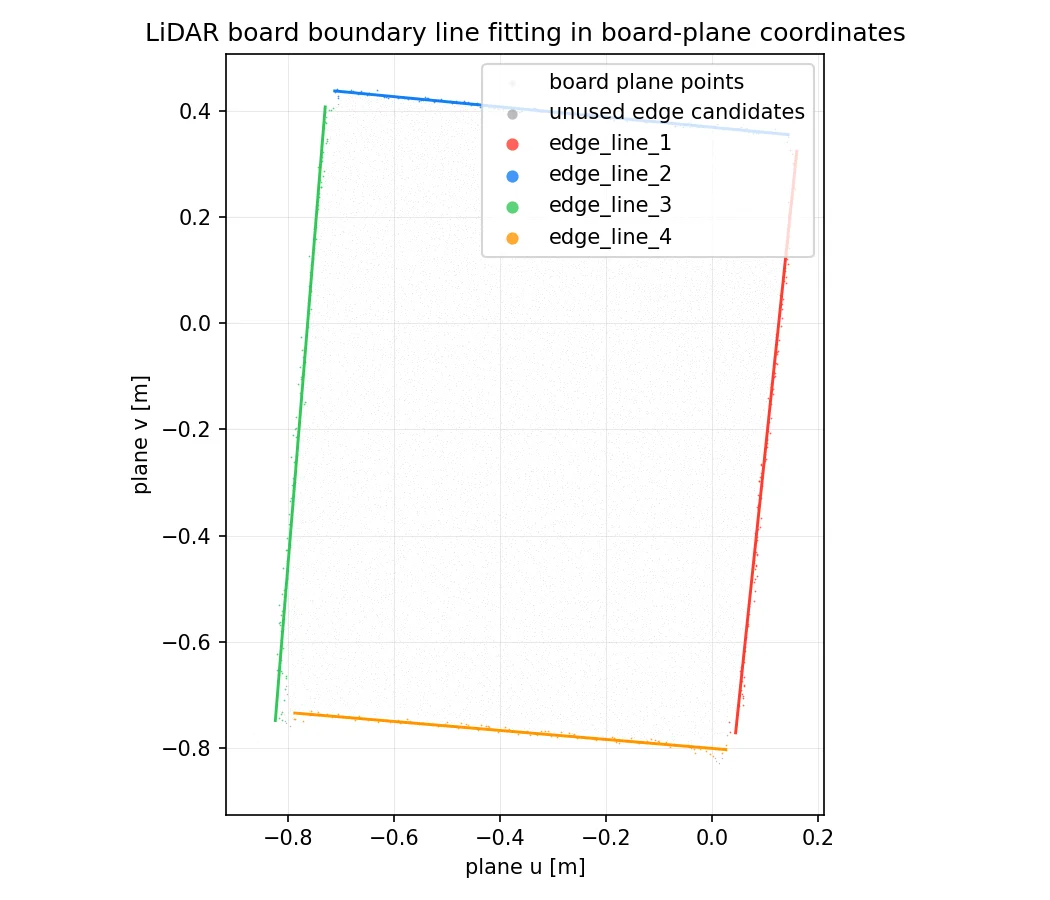

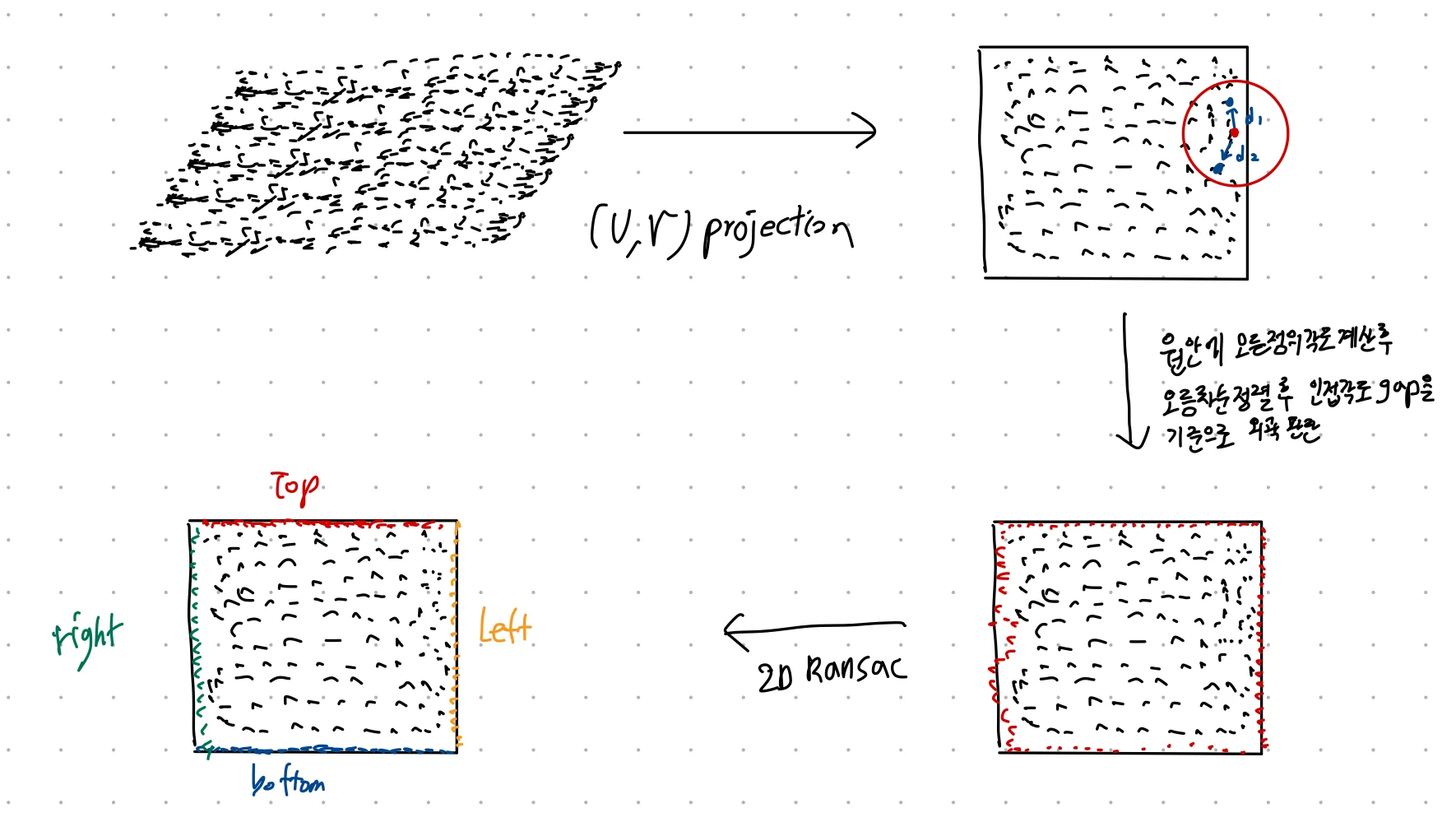

- 이후에 캘리브레이션 보드의 line에 해당하는 포인트를 구해야 한다. 이를 위해 fast-calib에서 사용한 world Z축 기준 projecting 후에 어떤 점의 3cm이내에서 서로 다른 두 포인트를 찾았을때 그 포인트들의 최소각도가 100도 이상을 넘어가면 그 포인트는 line이라고 판단하게 된다. 이후 선4개를 2d ransac
constraint
이미지 상의 체커보드는 PnP알고리즘을 통해 평면으로 복원이 가능한 상태이므로 해당 평면 위의 테두리 line 4개 또한 3차원 구조로 복원이 가능하다. 따라서 lidar coordinate의 line에 해당하는 점을 강체변환 $[R,t]$ 하면 line의 방정식에 겹쳐져야 한다. 또한 lidar 좌표계에서의 평면 법선벡터 또한 Rotation후 카메라좌표계의 평면의 법선벡터와 일치해야한다.
\[R_L^C n_i^L = n_i^C\]회전후에 평면의 법선벡터가 일치해야 한다. \(R_L^C d_{ij}^L = d_{ij}^C\)
회전후에 선의 방향벡터가 일치해야한다. \((n_i^C)^T \left( R_L^C P_{im}^L + t_L^C \right) + d_i^C = 0\)
강체변환 후에 lidar point가 평면 위에 위치한다. \(\left( I - d_{ij}^C (d_{ij}^C)^T \right) \left( R_L^C Q_{ijk}^L + t_L^C - P_{ij}^C \right) = \mathbf{0}_{3 \times 1}\)
평면의 가장자리에 있는 edge lidar point가 카메라 프레임의 해당 line에 일치해야 한다.
이러한 제약조건을 통해서 비선형 최적화를 통해서 6DOF의 강체변환을 찾아낼 수 있다. 이때 다른 데이터셋에서 결과를 더 찾아낸 뒤 더욱 정밀하게 최적화 할 수도 있다.
최종결과
extrinsic calibration matrix
